基于Moldflow下的塑料盖类模具设计毕业论文+任务书+开题报告

---

目  录

引言 1

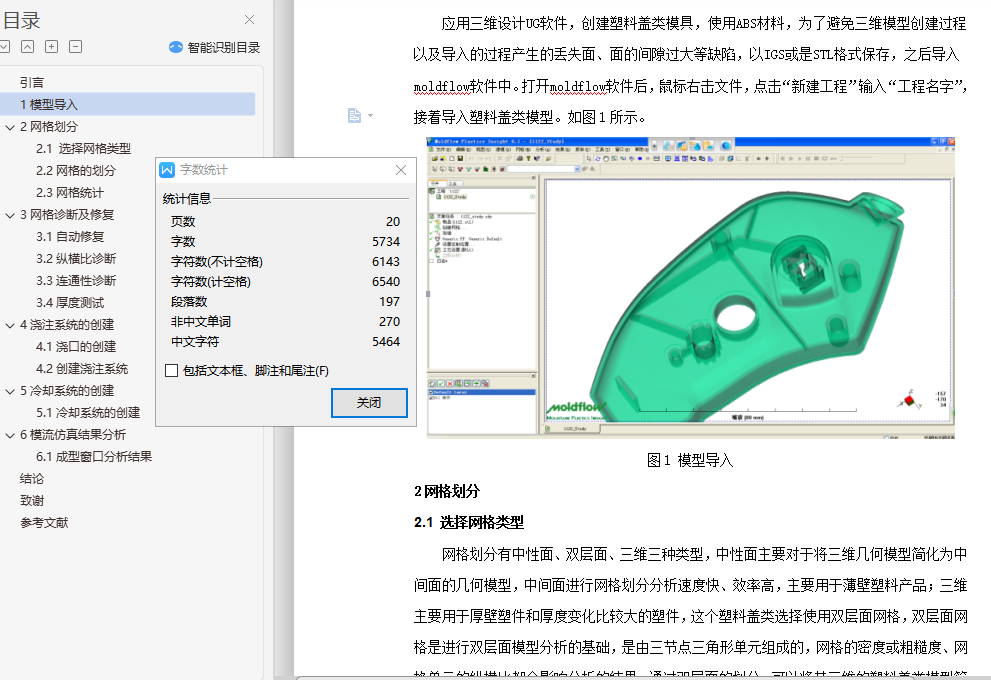

1模型导入 2

2网格划分 2

2.1 选择网格类型 2

2.2网格的划分 3

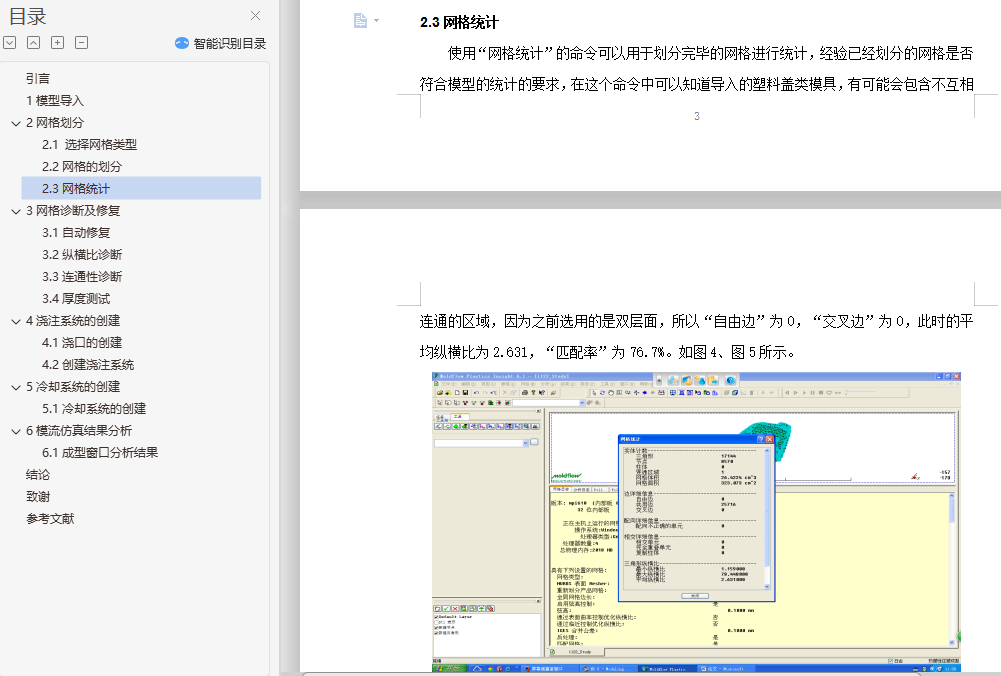

2.3网格统计 3

3网格诊断及修复 4

3.1自动修复 4

3.2纵横比诊断 5

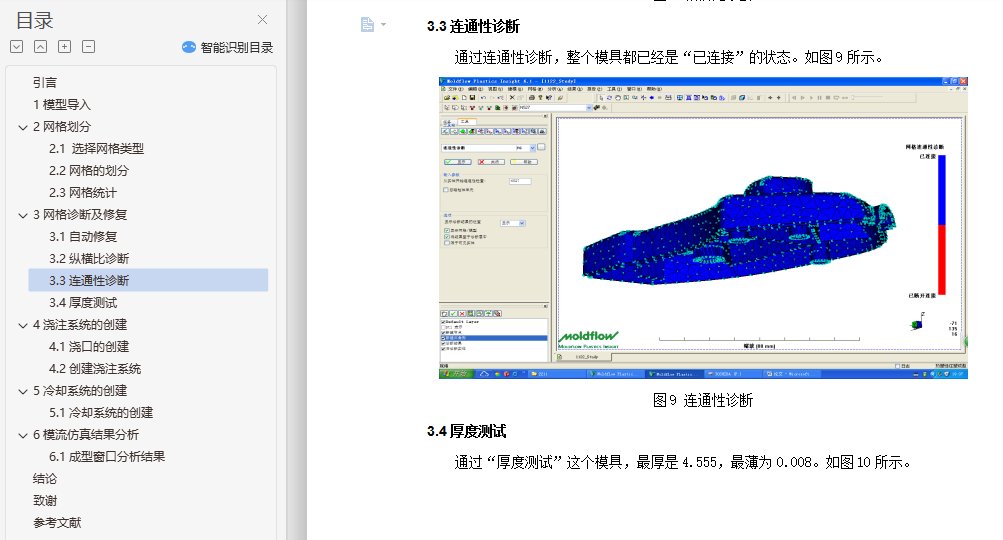

3.3连通性诊断 6

3.4厚度测试 6

4浇注系统的创建 7

4.1浇口的创建 7

4.2创建浇注系统 8

5冷却系统的创建 10

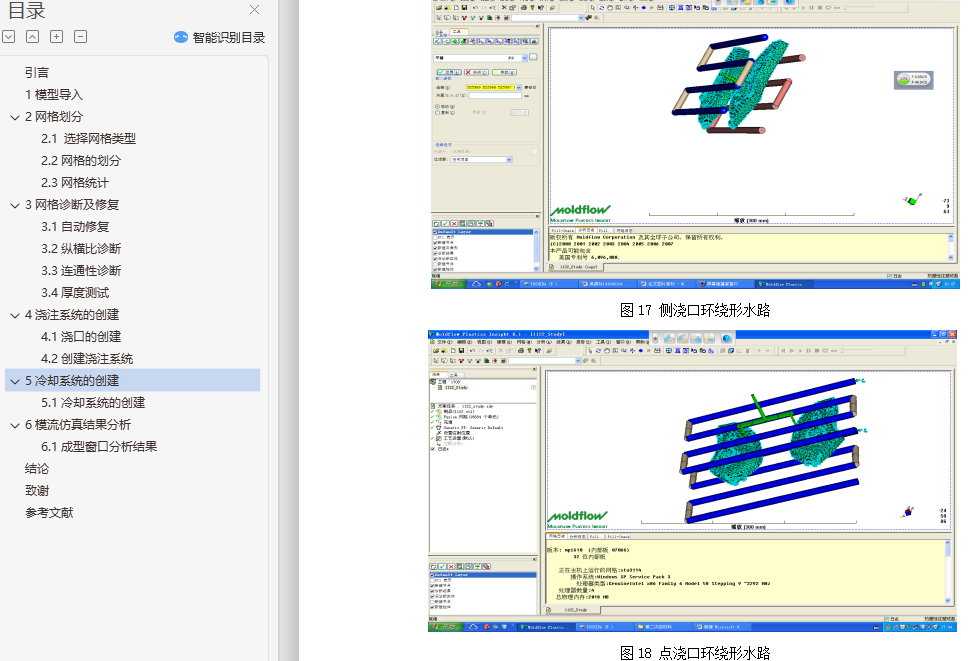

5.1冷却系统的创建 10

6模流仿真结果分析 12

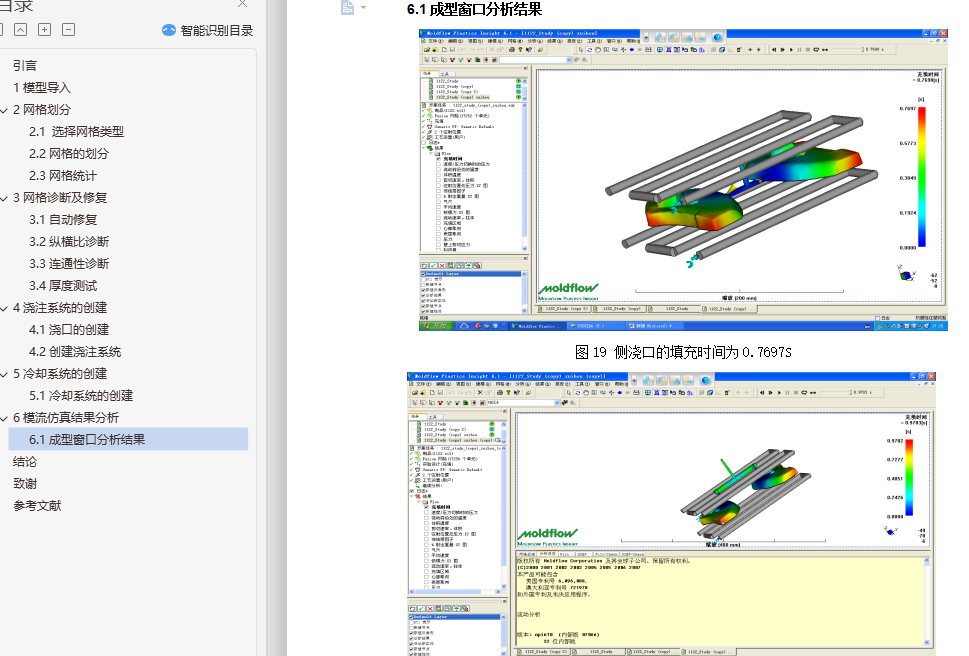

6.1成型窗口分析结果 12

结论 14

致谢 15

参考文献 15

基于Moldflow下的塑料盖类模具设计

绍兴职业技术学院  机电工程学院  指导教师：

摘要 ：针对塑料盖类模具设计过程复杂、其生产周期长，往往很难保证其质量。在制作塑料盖类模具之前，可先用ug软件和moldflow软件模拟得出几组数据进行对比，选择一组数据进行生产。先用ug软件创建塑料盖类的实体模型及其型腔的有限模型。通过moldflow软件对模具进行前处理和后处理两个部分，前处理主要包括建立网格模型和设定分析参数，后处理主要是模拟分析结果。通过对注射过程的模流仿真分析，发现注塑时间等因素影响生产周期长短，通过moldflow软件的分析计算之后的数值，通过比较，在以后的实际生产过程中可以通过缩短注塑时间、减少冷却时间，从而缩短模具生产周期，并且提高产品效率和质量。

关键词：模具塑料 盖类 moldflow软件

塑料盖类管作为注塑模具，注塑模具的成型工艺起源于十九世纪，人们为寻找可以代替象牙的材料，一个叫约翰・海厄特的印刷工人，进行过多次尝试，发明了一种叫加“塞略略”材料，而其塑料成型的设备，就是原始的注塑机，经过了百年的发展，其注塑机生产速度快、效率高、可以实现操作自动化，设计品种繁多的模型。在2014年，据中国专家预测，中国模具市场稳步向上发展的总体趋势，在未来的模具市场中，塑料模具的发展速度将高于其它模具发展速度，同时塑料模具在模具行业中的比例占越来越多的分量。塑料模具会成为当下最有吸引力的一块蛋糕，就如樱桃很好吃树却难栽。由于塑料零配件形状复杂、设计灵活，对模具材料、设计水平及加工设备均有较高要求，并不是每个人都可能轻易涉足的。
