三层三列升降横移自动化立体车库机械系统设计cad图纸+说明书+模型+仿真视频

无避让式垂直立体停车库设计

立体停车库是专门实现各种车辆的自动停放及科学寄存的仓储设施。随着城市汽车保有量的不断增加，停车难问题己经成为大中型城市的一个普遍现象。机械式立体停车库可充分利用上地资源，发挥空间优势，最大限度地停放车辆，成为解决城市静态交通问题的重要途径。本课题以较典型的升降横移式立体车库为研究对象，综合考虑立体车库制造成本和运行效率的双重因素。升降横移式立体停车库作为一种新兴的停车设备，以其独特的特点被广泛的应用在酒店、宾馆、机关单位以及居民小区等各种场所。

本文结合了实际的工程项目，并以升降横移式立体停车库为例，对升降横移式立体停车库进行系统的专门论述。升降横移式立体停车库就其组成部分而言，可分为三大部分:车库结构部分、传动机构部分和控制系统部分。传动结构部分中，主要对传动轴的设计提出改造方案，并从理论上提出改造的依据。停车库的传动型式是升降横移式立体停车库传动机构的核心问题，在实际应用中，升降型式主要有:链条传动和钢丝绳传动。因而对传动形式进行讨论，并且进行选择和校核。

关键词:升降横移式立体停车库，钢结构，传动机构，钢丝绳

Mechanicalparkingsystemisthestoragewhichisusedforautomatic parkingandscientificstorageofkindsofautomobile. Asthequantityofurbanautomobilehas increased continuously in nowadays，the hard-to-park problem has become acommonphenomenon.. It hasbecomeanimportantwayforstatictraffic problemofcities. Theissuestudiesthetypicalmechanicalparking system which named up-down and translation stereo garage，and regards of the two factors of cost of manufacture and operationalEfficiency synthetically，The dragging-forms of multiplayer up-down and translation car-base，as a new kind of parking equipment，is applied in cabarets、hotels、departments and etc.Byits wonderful traits.

This paper discusses the dragging-forms of multiplayer up-down and translation car-base technically according to practical projects and two types of applied car-base .According to the form of the dragging-forms ofmultiplayer up-down and translation car-base，it is made of three parts :part of car-base structure、part of driving-framework and part of control system .The steel structure，as the main body of car-base，has many forms.Theplanofreforminthetransmissionshaftdesignisbroughtforwardandthepaperalsoputsforwardtheplan’sacademicbaseaboutpartofthedrivestructure.Dragging-form is the core of the driving-framework in the dragging-forms of multiplayer up-down and translation car-base，inpractical，it has two types :Chains ripe-dragging andcable wire-dragging.

Key words :Dragging-forms ofMultiplayerUp-down andCar-base，SteelStructure，Transmission，Wire Rope

摘要iii

ABSTRACTii

第1章总体设计1

1.1车库工作原理1

1.2升降横移式立体停车库的总体布局1

1.3传动系统2

1.3.1升降传动系统2

1.3.2横移传动系统3

1.4钢结构框架的选择与设计4

1.5载车板6

第2章参数计算8

2.1升降系统参数计算8

2.1.1升降电机的选择8

2.1.2升降链传动的设计9

2.1.3升降轴设计11

2.1.4联轴器与键的选择13

2.1.5轴承的选择14

2.1.6钢丝绳和滑轮的选用15

2.1.7卷筒的设计15

2.1.8升降轴的强度校核16

2.2横移系统参数计算18

2.2.1横移电机的选择18

2.2.2横移链传动的设计19

2.2.3横移传动轴的设计21

2.2.4联轴器及键的选择24

2.2.5轴承的选择25

2.2.6横移车轮和导轨的选择25

第3章升降横移车库装配图与零件图设计27

3.1设计横移立体车库装配图（A0）27

2.2一层载车板装配图（A3）27

2.3二层移动平台装配图（A3）28

2.4升降轴零件图（A3）28

2.5升降大链轮零件图（A3）29

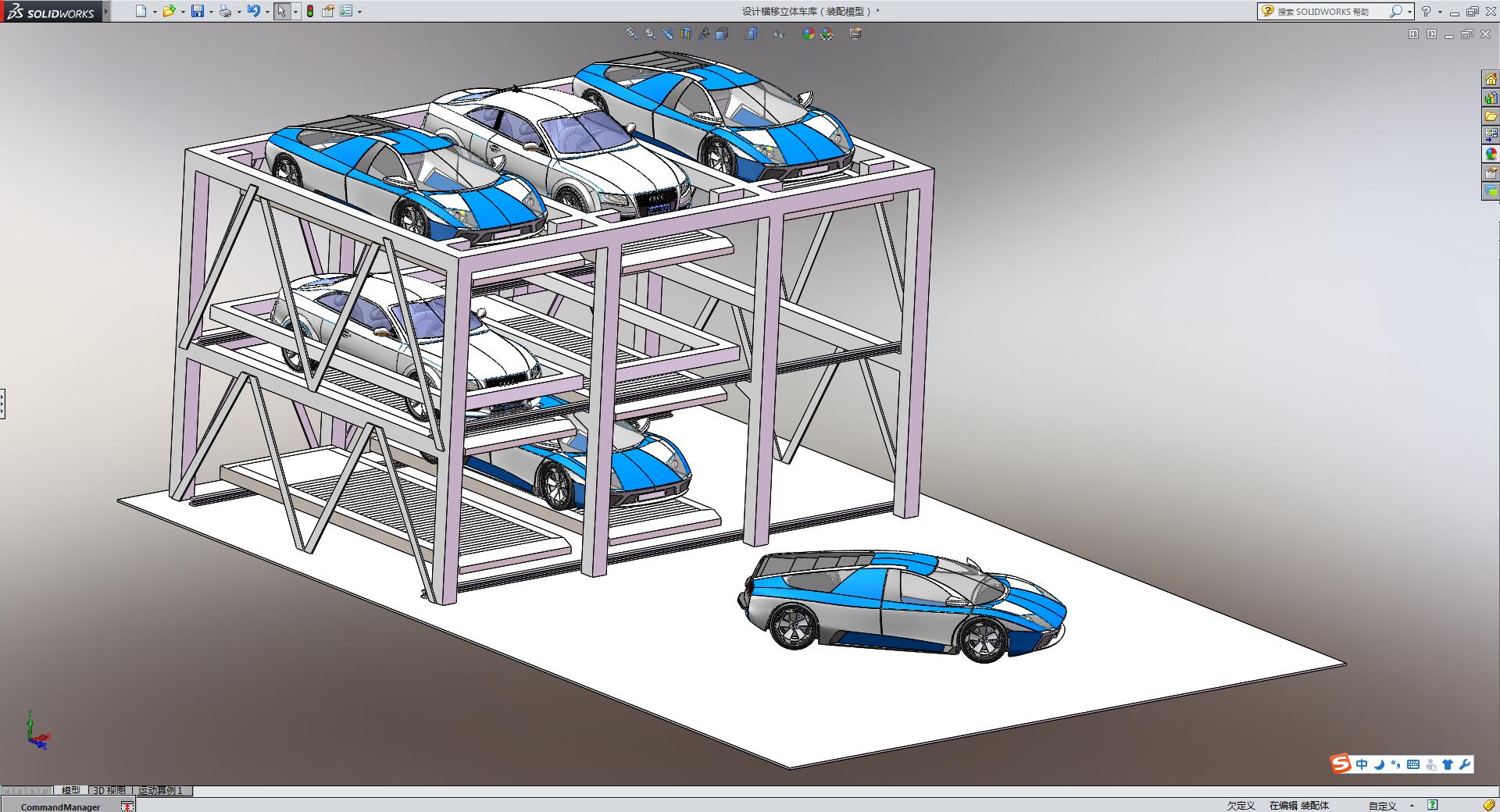

第4章升降横移车库Soildworks三维造型设计以及动画视频仿真30

参考文献32

个人小结33
