基于PLC S7-200和MCGS组态软件的通用监控系统 毕业论文

---

目录

1  MCGS简介

1.1  MCGS简单概况

1.2  MCGS组态软件的构成

1.2.1  MCGS组态软件的整体结构

1.2.2  MCGS工程的五大部分

1.3  MCGS组态软件的工作方式

1.3.1  MCGS如何与设备进行通讯

1.3.2  MCGS如何产生动画效果

1.3.3  MCGS如何实施远程多机监控

1.3.4  如何对工程运行流程实施有效控制

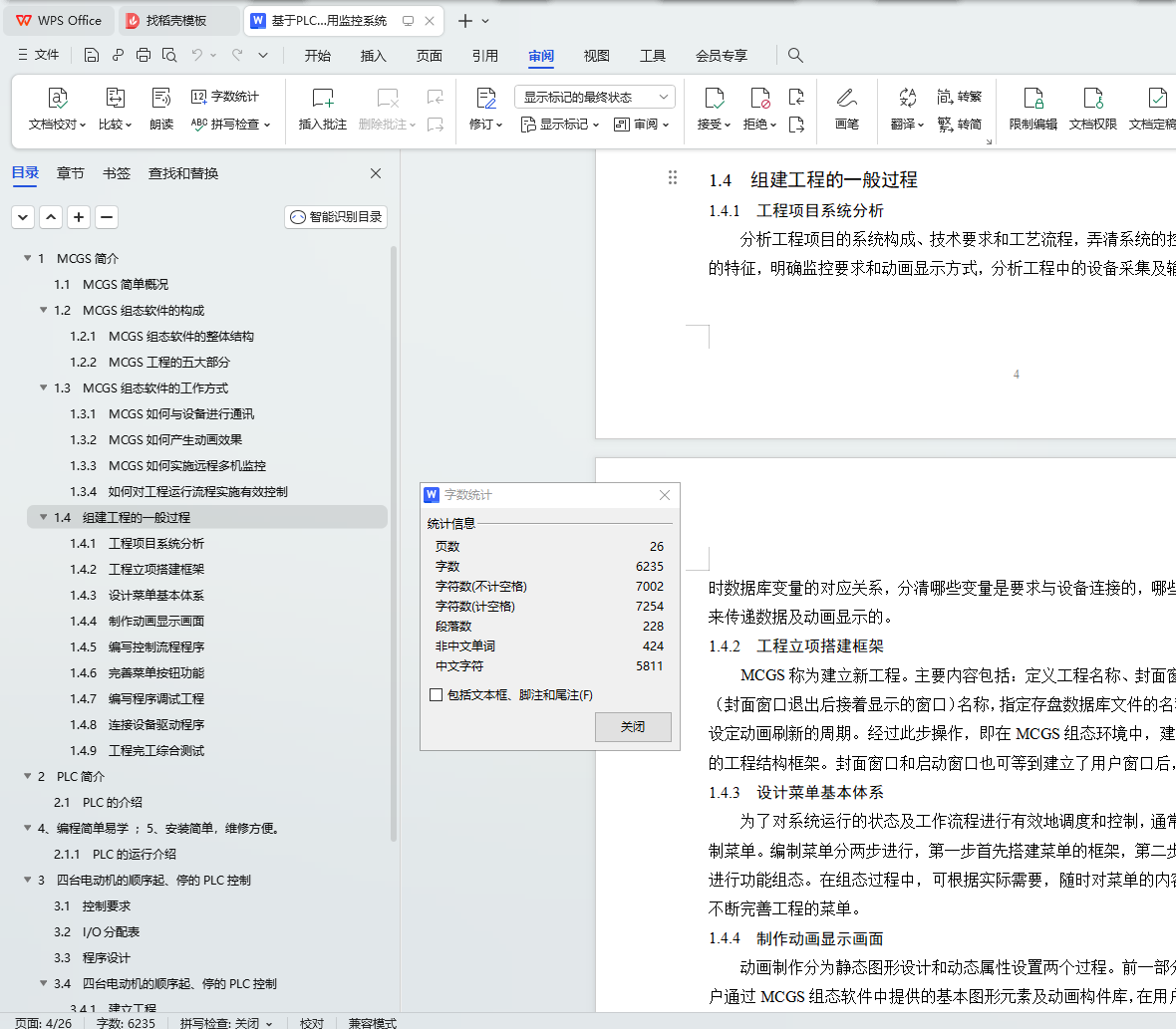

1.4  组建工程的一般过程

1.4.1  工程项目系统分析

1.4.2  工程立项搭建框架

1.4.3  设计菜单基本体系

1.4.4  制作动画显示画面

1.4.5  编写控制流程程序

1.4.6  完善菜单按钮功能

1.4.7  编写程序调试工程

1.4.8  连接设备驱动程序

1.4.9  工程完工综合测试

2  PLC简介

2.1  PLC的介绍

4、编程简单易学 ；5、安装简单，维修方便。

2.1.1  PLC的运行介绍

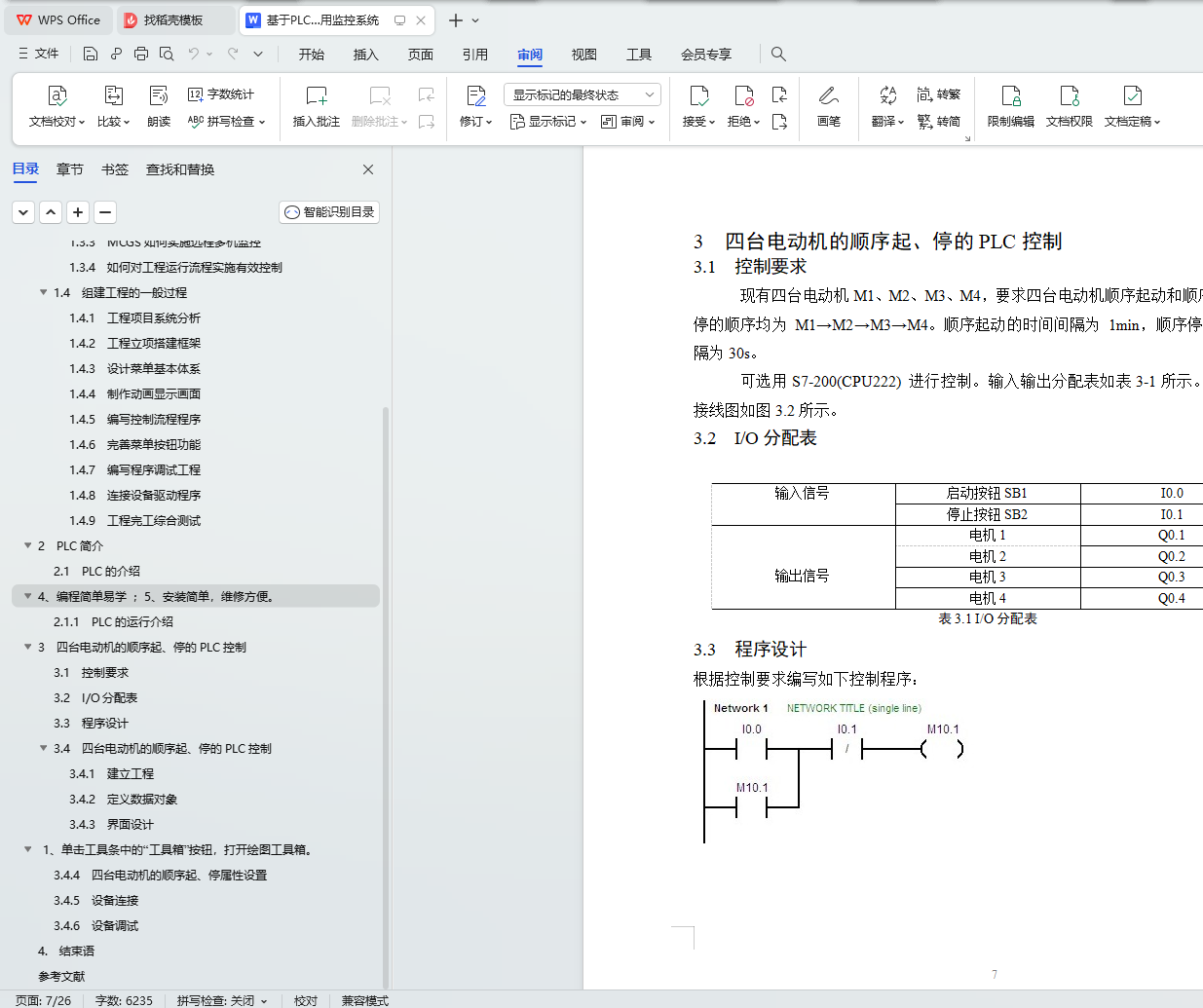

3  四台电动机的顺序起、停的PLC控制

3.1  控制要求

3.2  I/O分配表

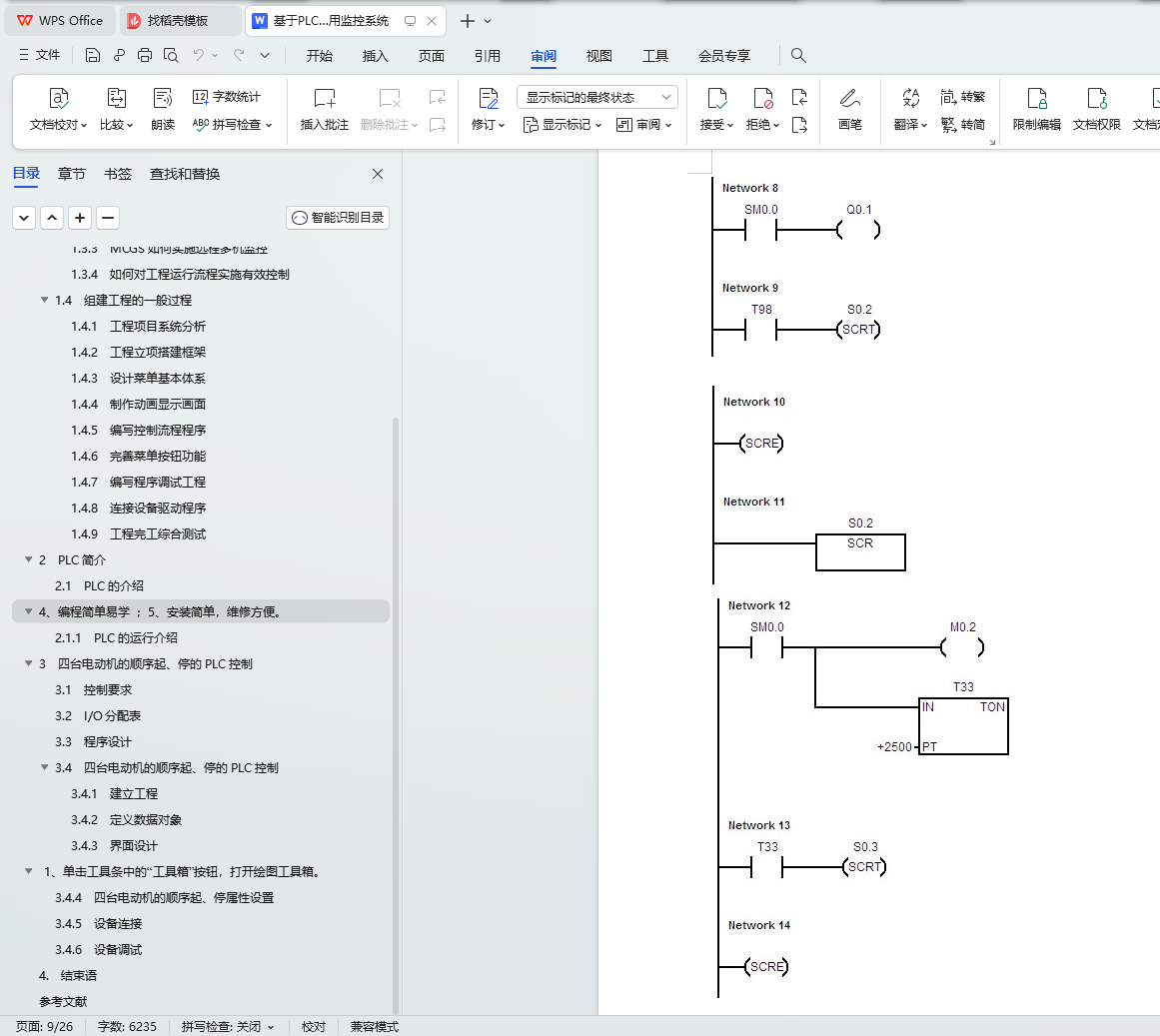

3.3  程序设计

3.4  四台电动机的顺序起、停的PLC控制

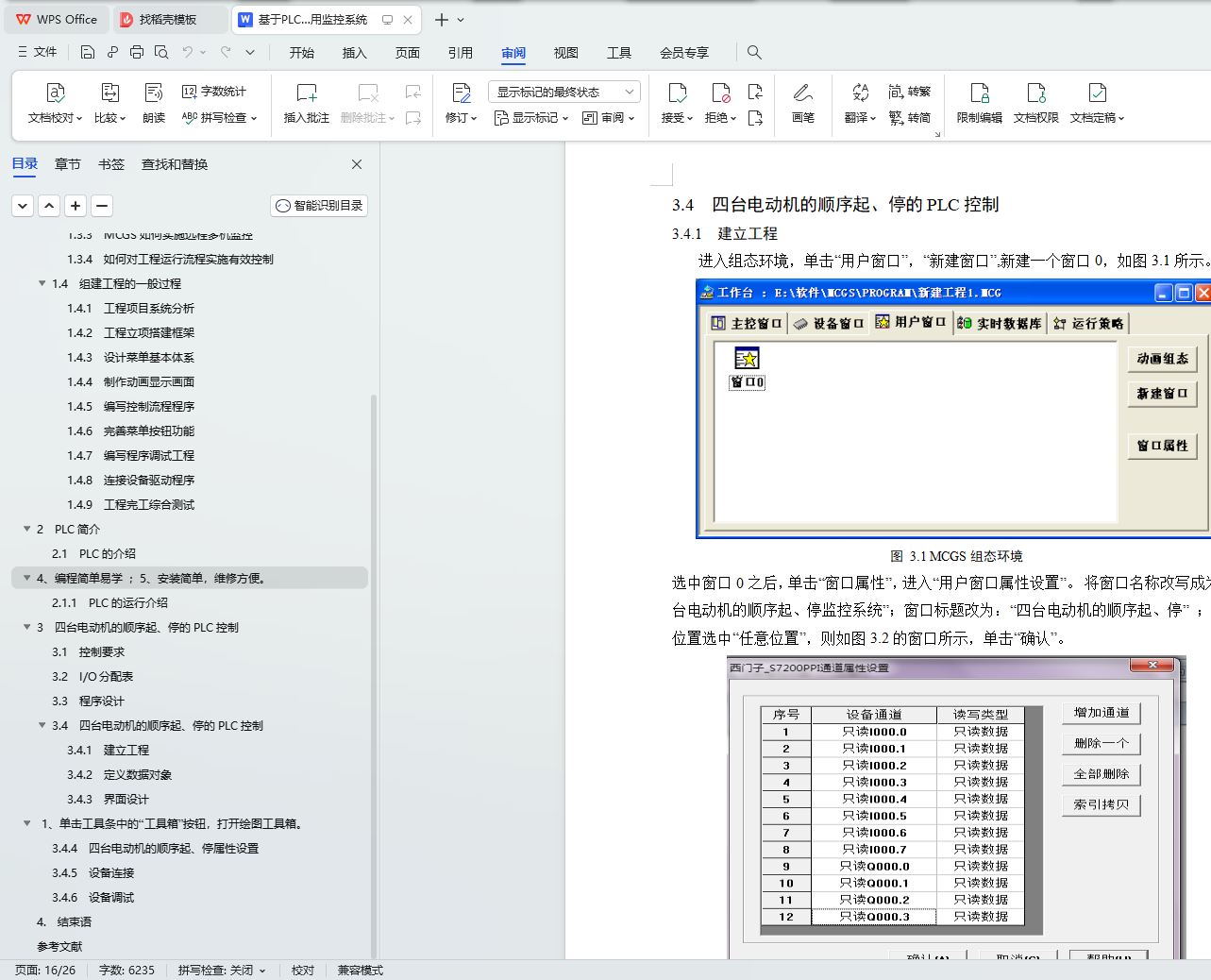

3.4.1  建立工程

3.4.2  定义数据对象

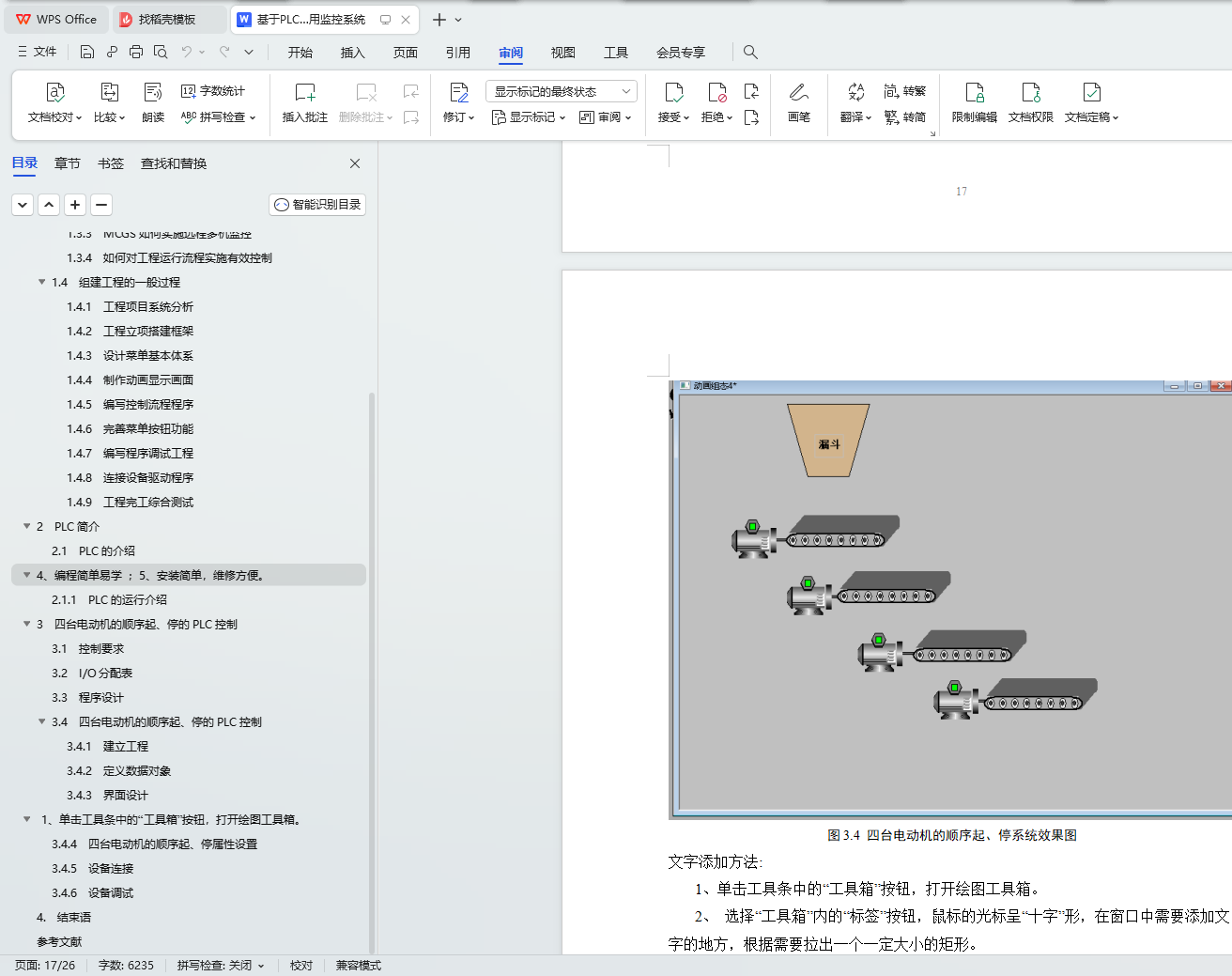

3.4.3  界面设计

1、单击工具条中的“工具箱”按钮，打开绘图工具箱。

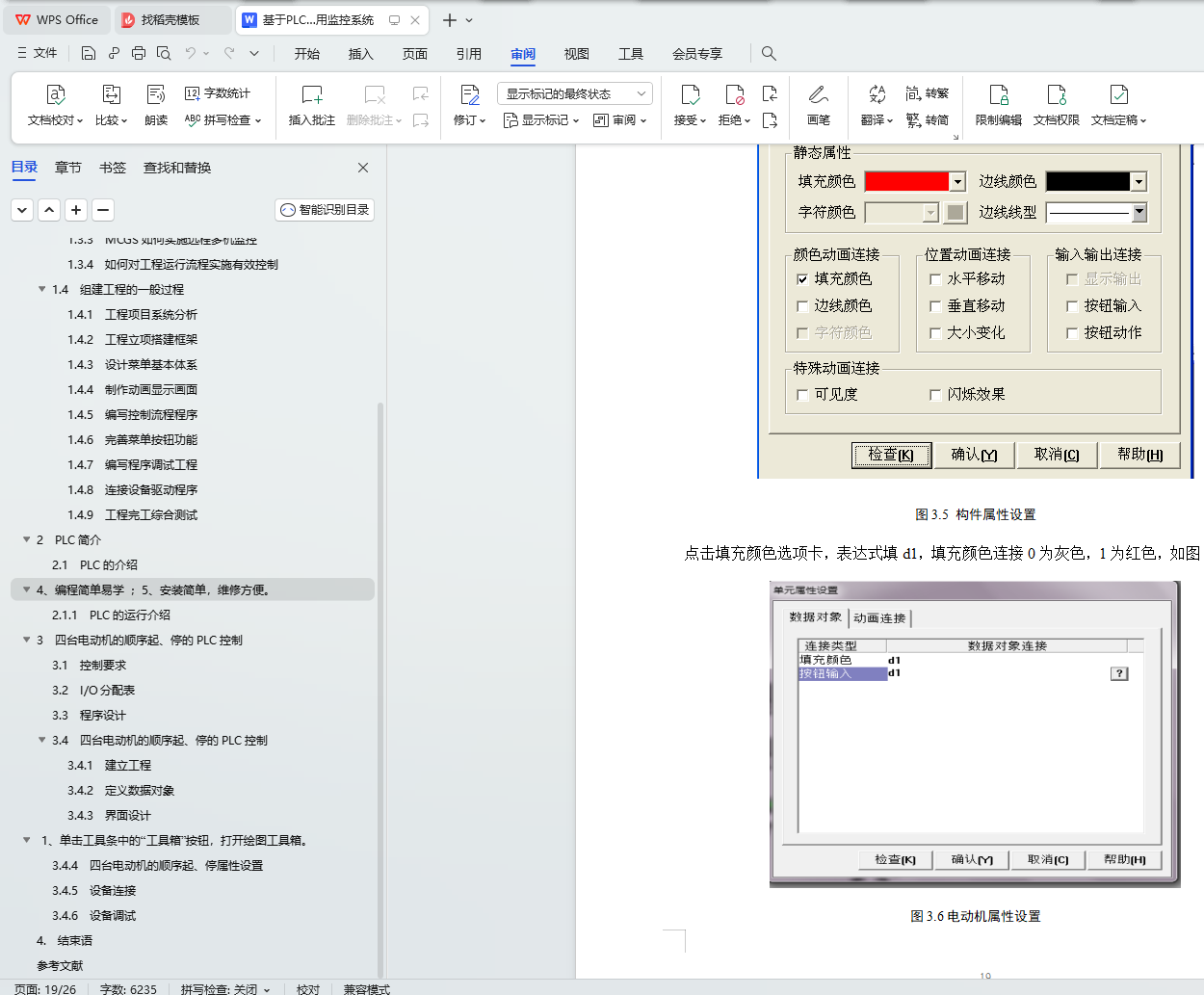

3.4.4  四台电动机的顺序起、停属性设置

3.4.5  设备连接

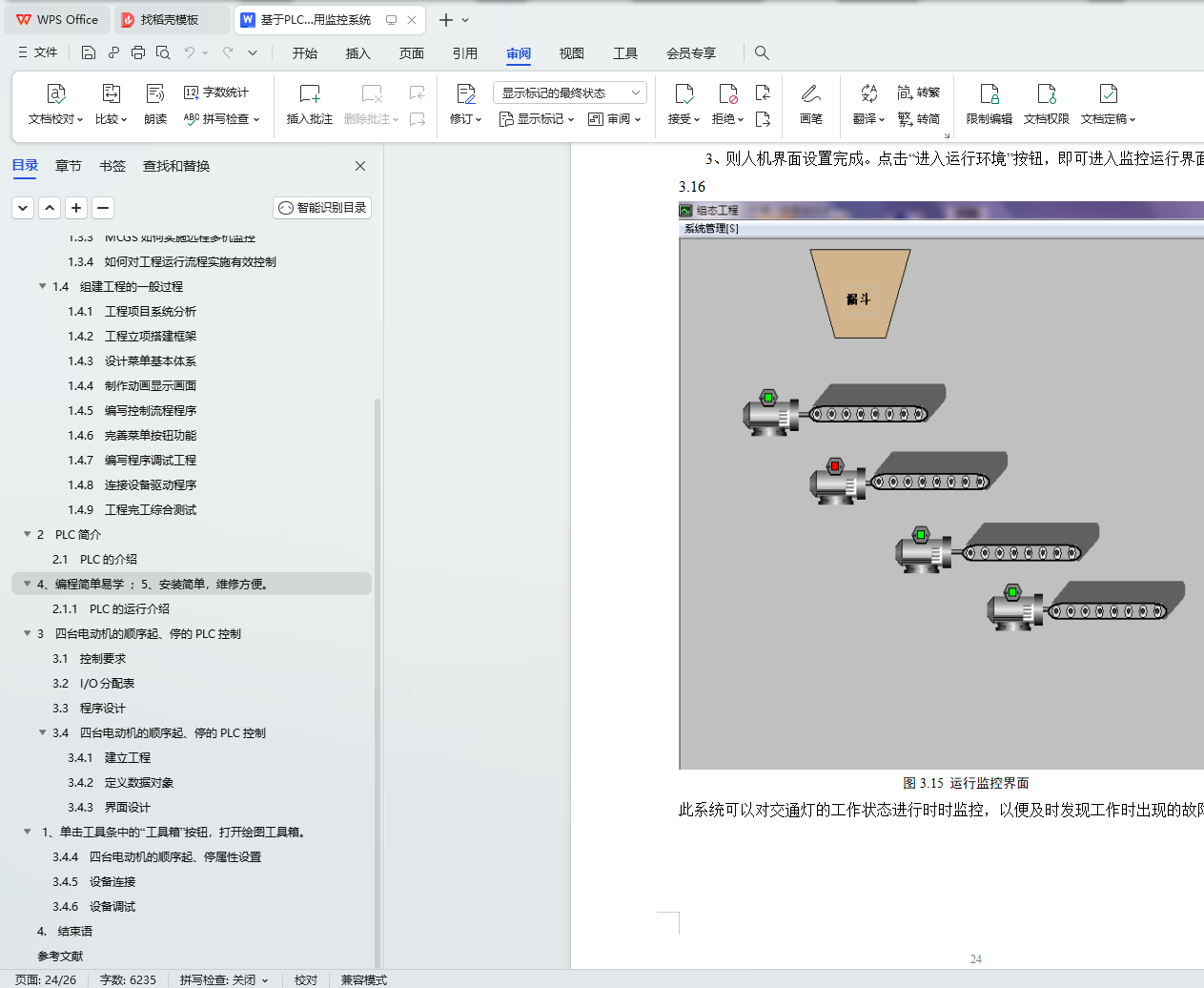

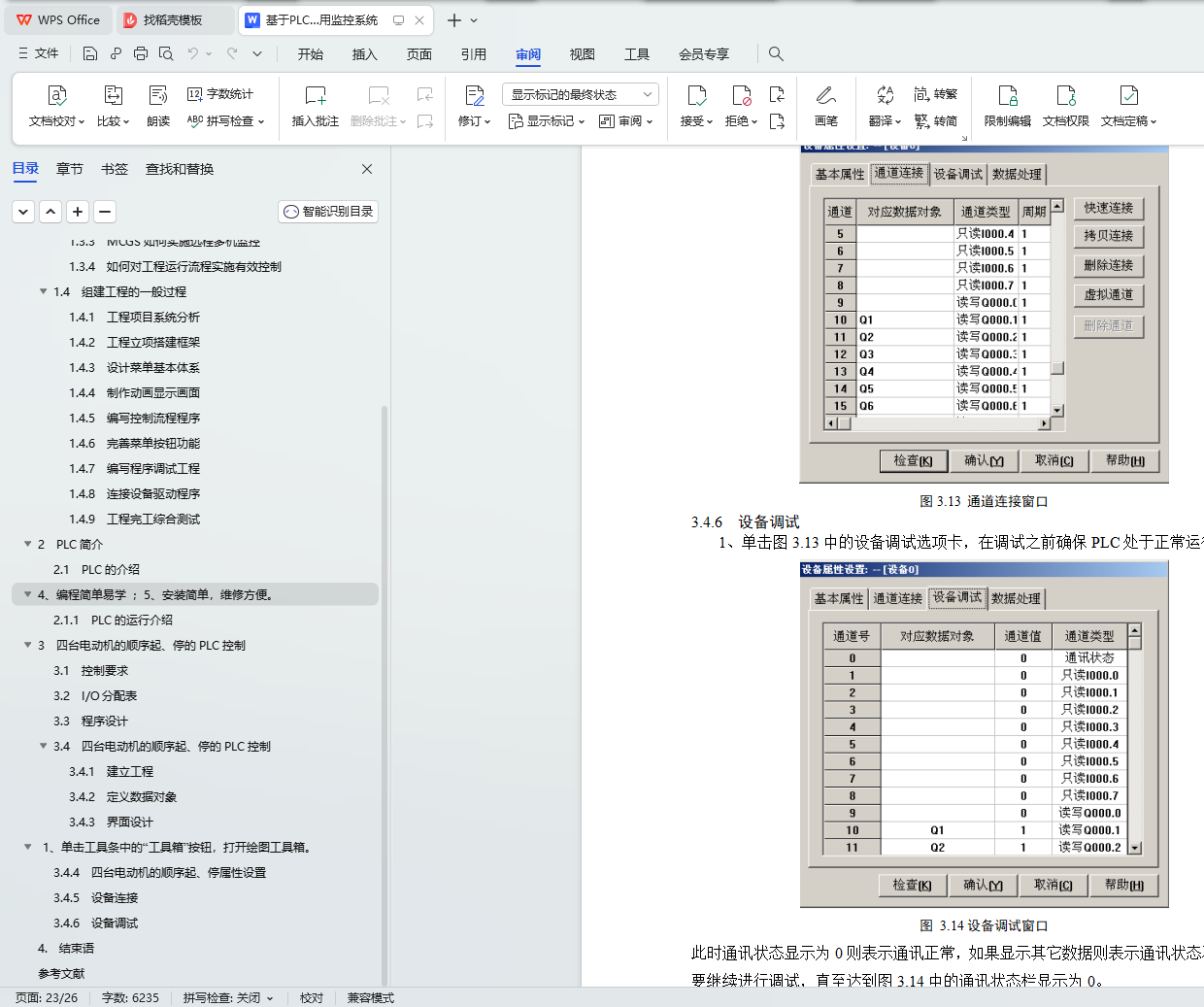

3.4.6  设备调试

4.  结束语

参考文献

1  MCGS简介

1.1  MCGS简单概况

MCGS (Monitor and Control Generated System，通用监控系统)是一套基于Microsoft的，用于快速构造和生成上位机监控系统的组态软件系统，可运行于Microsoft Windows 95/98/Me/NT/2000等操作系统。

MCGS为用户提供了解决实际工程问题的完整方案和开发平台，能够完成现场数据采集、实时和历史数据处理、报警和安全机制、流程控制、动画显示、趋势曲线和报表输出以及企业监控网络等功能。它充分利用了Windows图形功能完备、界面一致性好、易学易用的特点，比以往使用专用机开发的工业控制系统更具有通用性，在自动化领域有着更广泛的应用。

MCGS的主要特点和基本功能如下：

v 简单灵活的可视化早做界面

v 实时性强、良好的并行处理性能

v 开放式结构，广泛的数据获取和强大的数据处理功能

v 实时数据库为用户分部组态提供极大方便

v 支持多种硬件设备，实现“设备无关”

v 方便控制复杂的运行流程

v 良好的可维护性和可扩充性

v 用数据库来管理数据存储，系统可靠性高

v 设立对象元件库，组态工作简单方便

v 实现对工控系统的分布式控制和管理
