基于单片机的秒表计时器和倒计时器设计

---

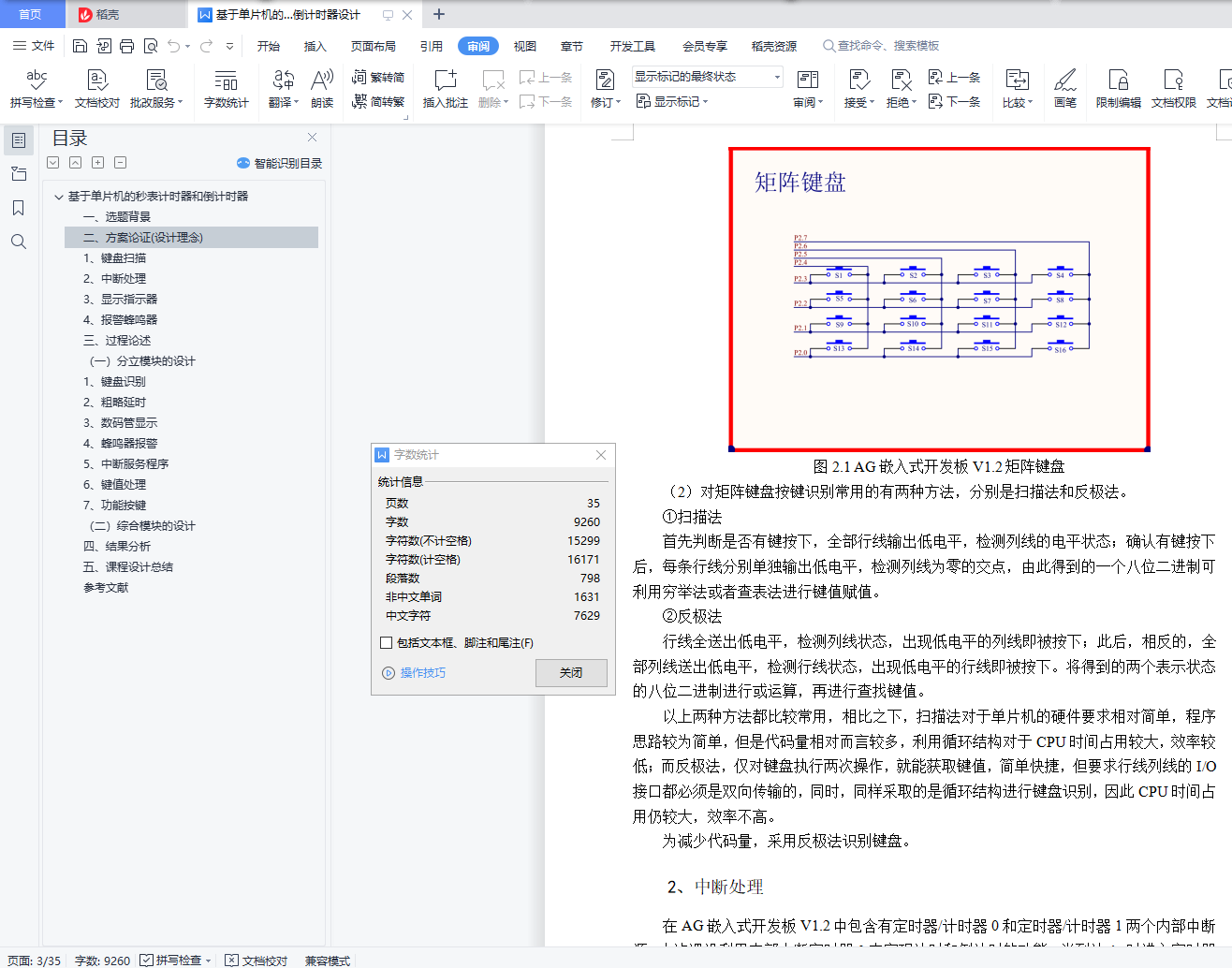

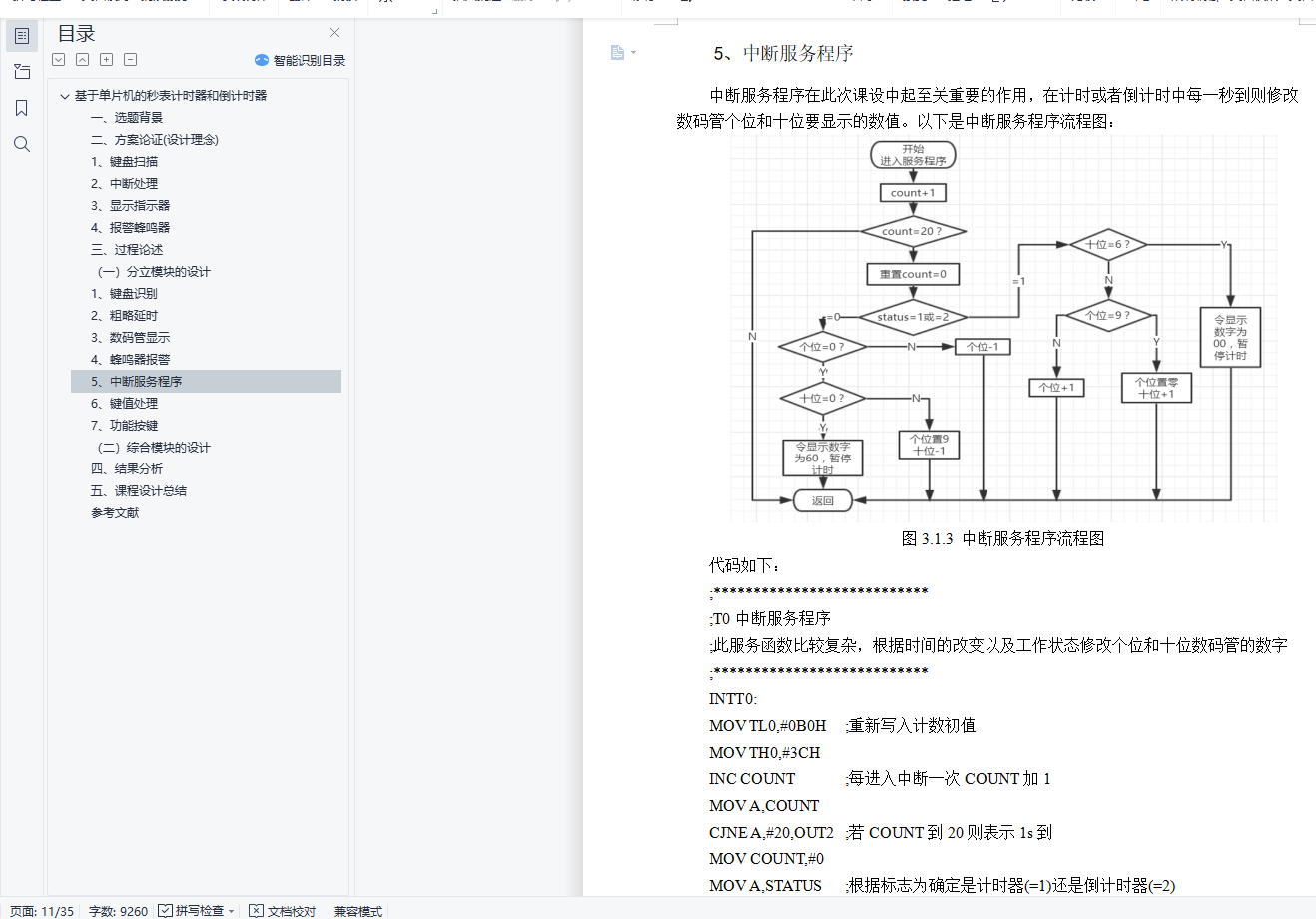

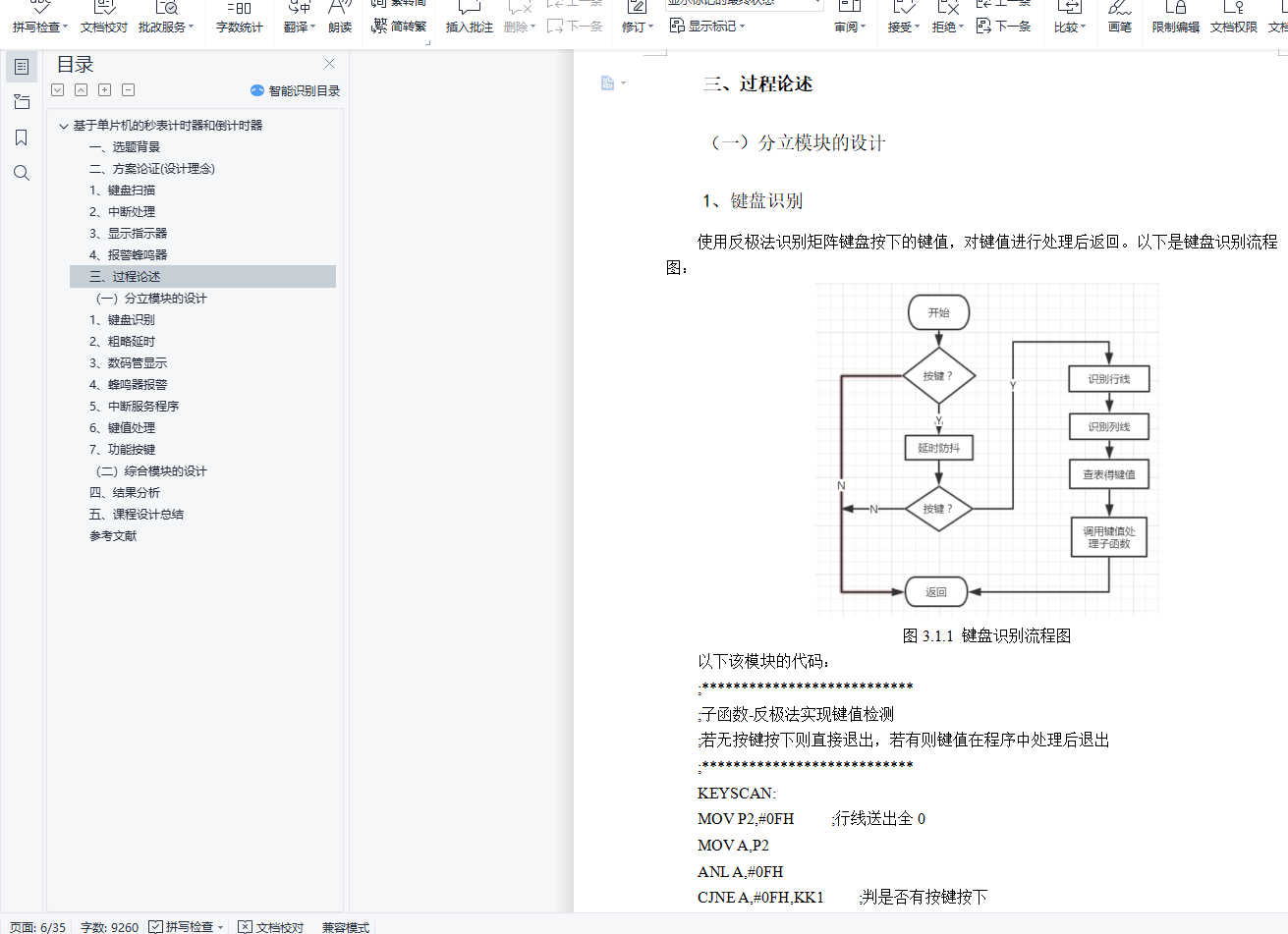

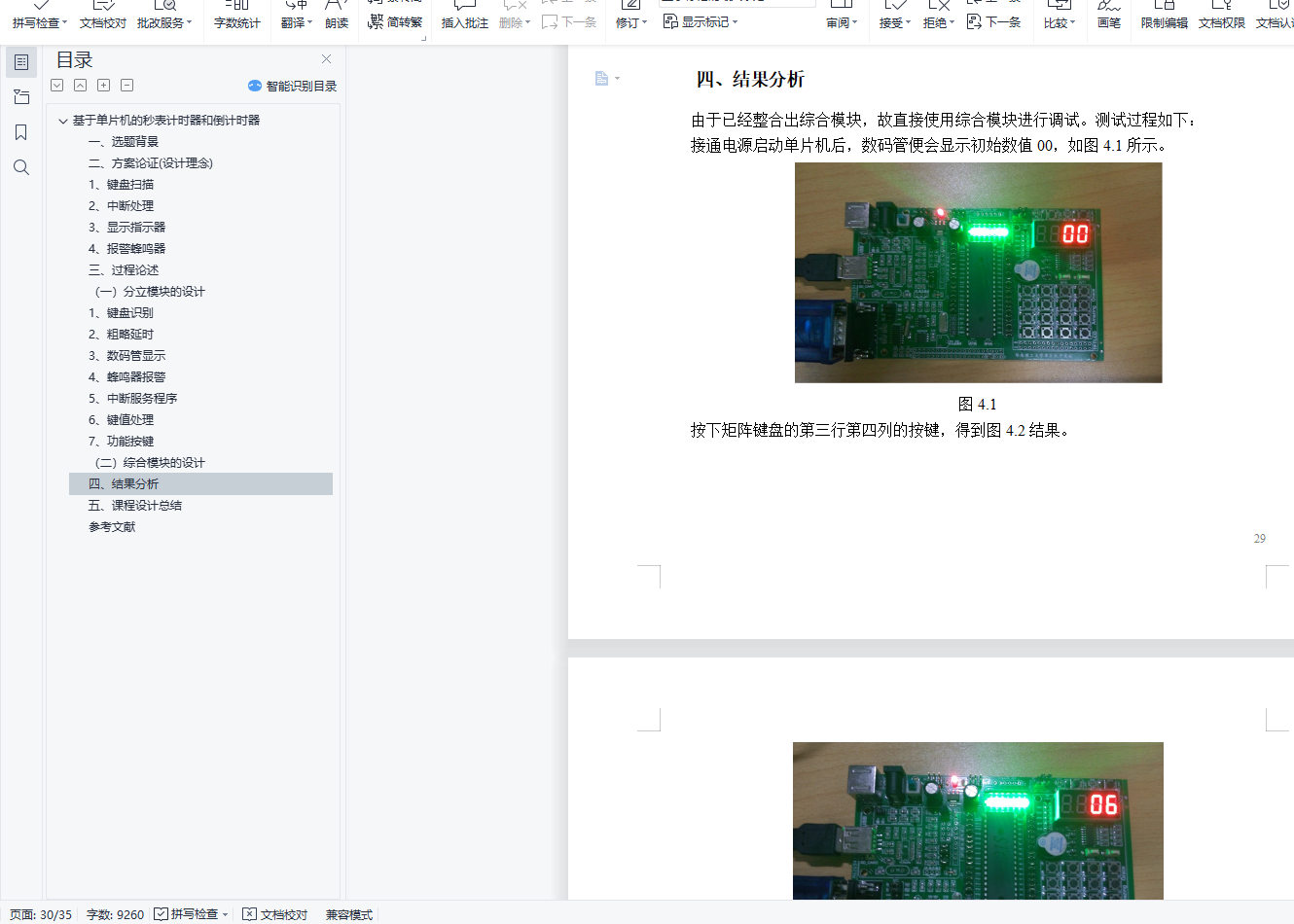

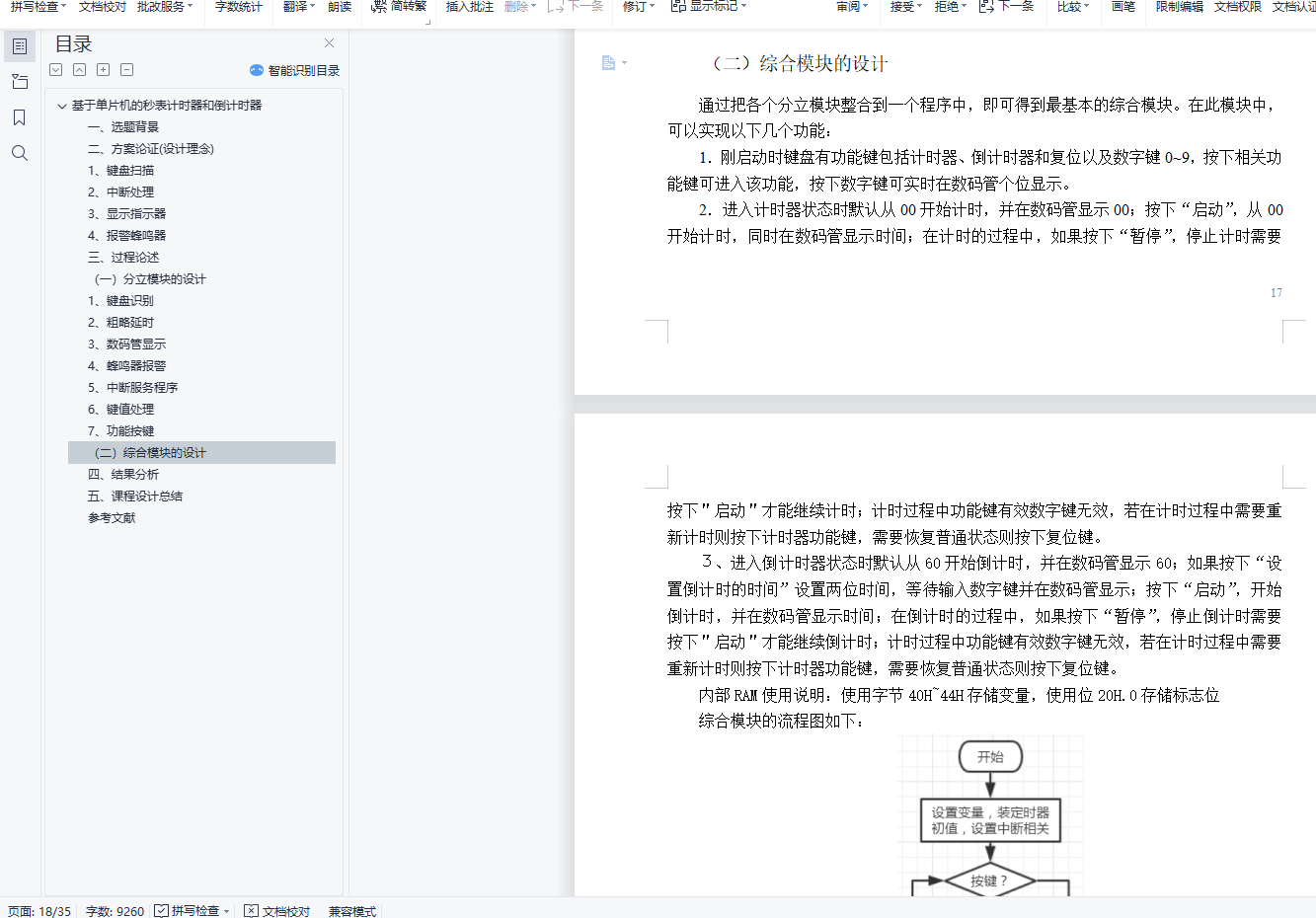

目录一、选题背景 3二、方案论证(设计理念) 31、键盘扫描 32、中断处理 43、显示指示器 54、报警蜂鸣器 6三、过程论述 7（一）分立模块的设计 71、键盘识别 72、粗略延时 93、数码管显示 94、蜂鸣器报警 115、中断服务程序 126、键值处理 147、功能按键 17（二）综合模块的设计 19四、结果分析 31五、课程设计总结 34参考文献 36基于单片机的秒表计时器和倒计时器一、选题背景说明本课题应解决的主要问题及应达到的技术要求，简述本设计的指导思想。单片微型计算机作为微型计算机的一个重要分支，在技术日趋成熟的今天，其灵活的硬件电路的设计和软件的设计，让它得到了广泛的应用，几乎是从小的电子产品，到大的工业控制，单片机都起到了举足轻重的作用。其中单片机用于电子产品的设计是非常方便的。而秒表和时钟是我们日常生活中最常见、应用也最广泛的电子产品。近年来，随着科学技术的进步和时代的发展，人们对时钟的功能和精读提出了越来越高的要求，各种时钟的设计也越来越重要。秒表计时器/倒计时器是在一种计时器上实现两种基本功能的一种器件。它广泛应用于各种场所，同时，它以其小巧，价格低廉，走时精读高，使用方便，功能多，便于集成化，而收到广大消费者的喜爱。在现实生活中，经常需要秒表计时器和倒计时器，比如，在竞赛中需要计时，在跨年的时候需要倒计时。本设计基于单片机的秒表计时器/倒计时器的设计电路中，除了基本的单片机系统和外围电路外，还需要外部的控制和显示装置。利用单片机技术实现设计，不仅具有秒表的基本功能，还能在各种恶劣环境下工作。充分发掘了单片机的资源和运算控制能力，具有功能多、显示全、成本低的特点。注：在本课程设计中，计时时间范围：1分钟以内（00~60秒）。二、方案论证(设计理念)1、键盘扫描（1）本课题使用的是AG嵌入式开发板V1.2，配备有一块4×4矩阵键盘，通过检测按键闭合情况可实现对键盘输入的监测。引入了矩阵键盘的应用， 采用四条I/O线作为行线，四条I/O 线作为列线组成键盘。在行线和列线的每个交叉点上设置一个按键。这样键盘上按键的个数就为16个。相比于独立式按键，可以在很大程度上减少了I/O接口资源的使用，虽然导致编程复杂，但是提高了单片机系统中的I/O接口利用率。
