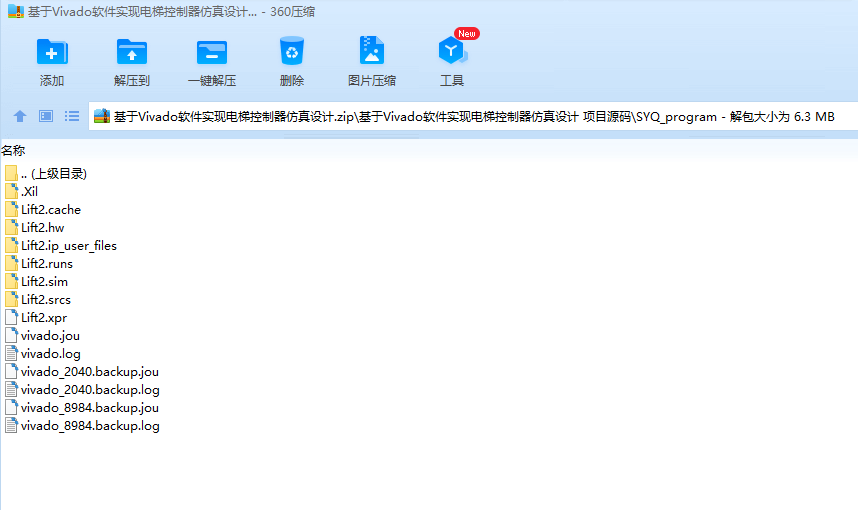

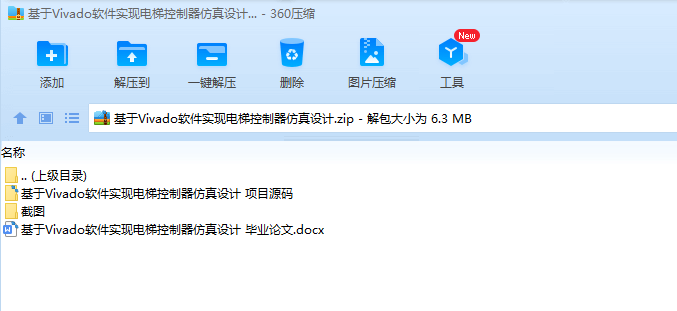

基于Vivado软件实现电梯控制器仿真设计 毕业论文+项目源码

---

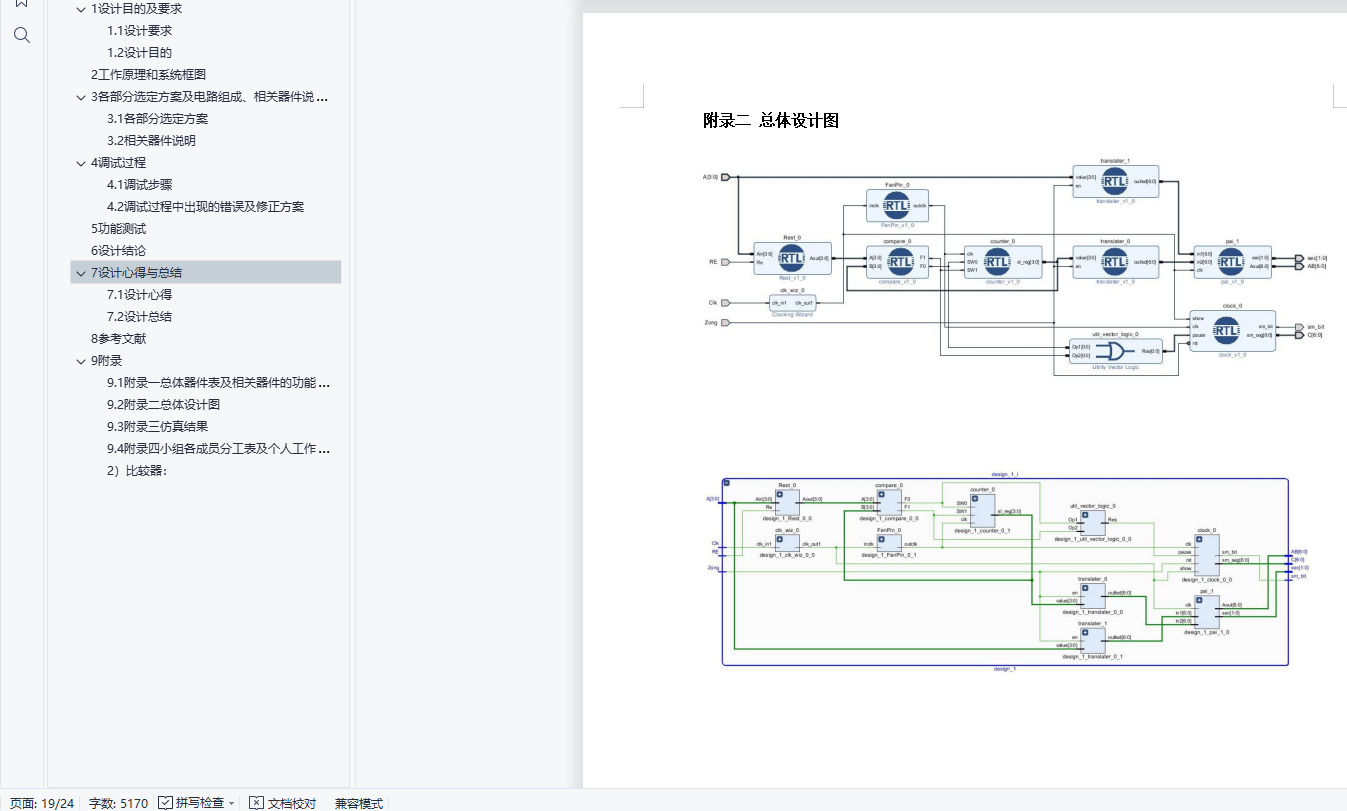

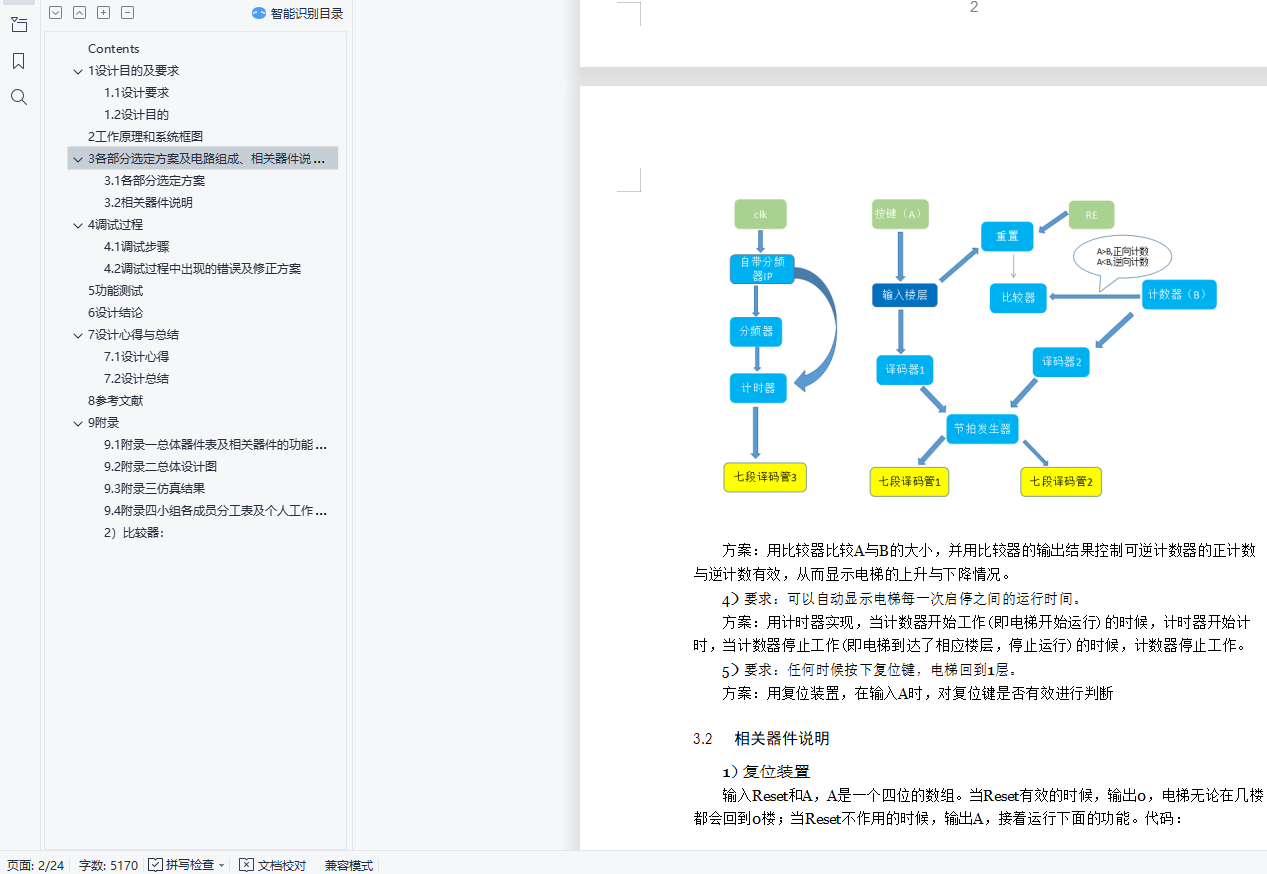

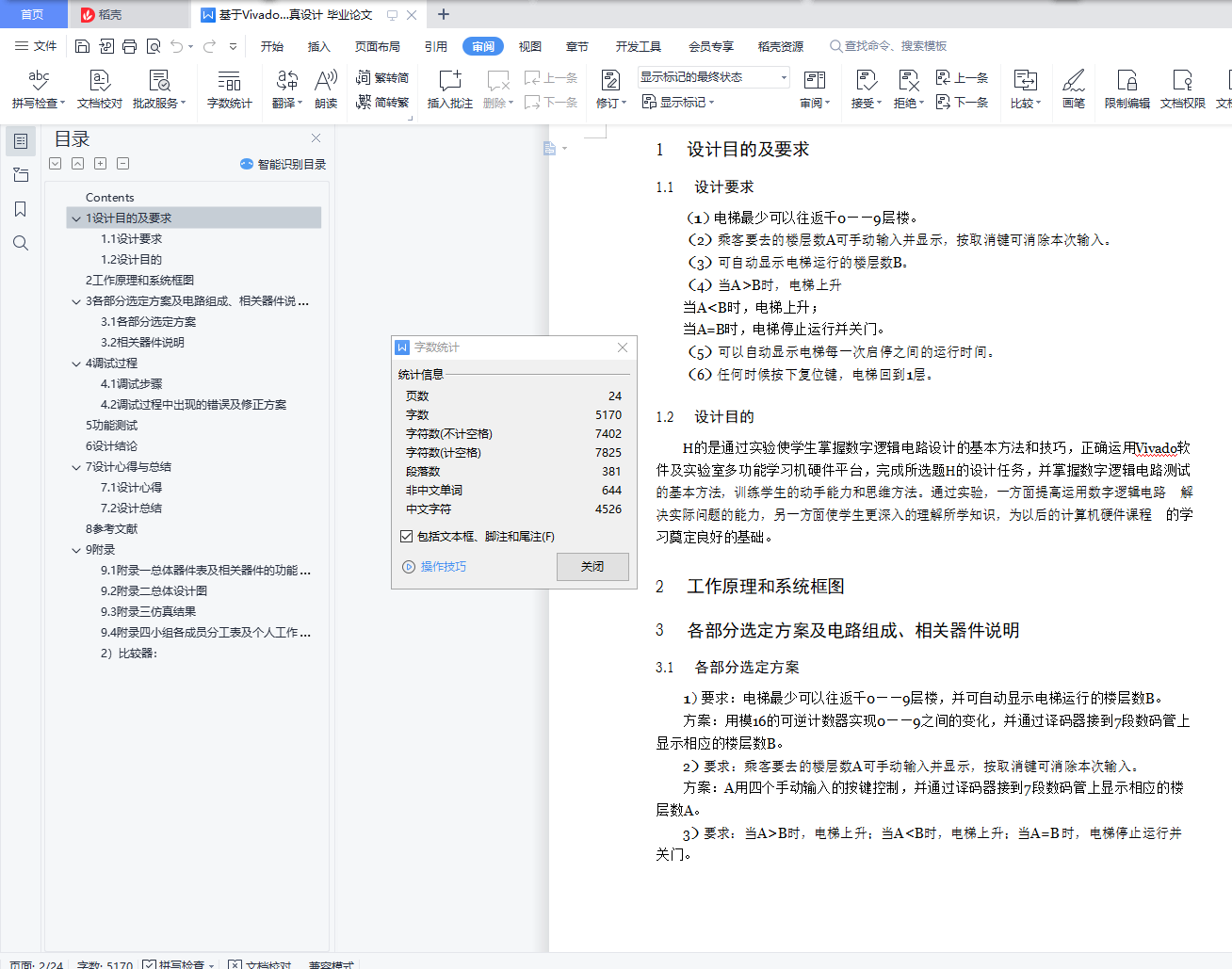

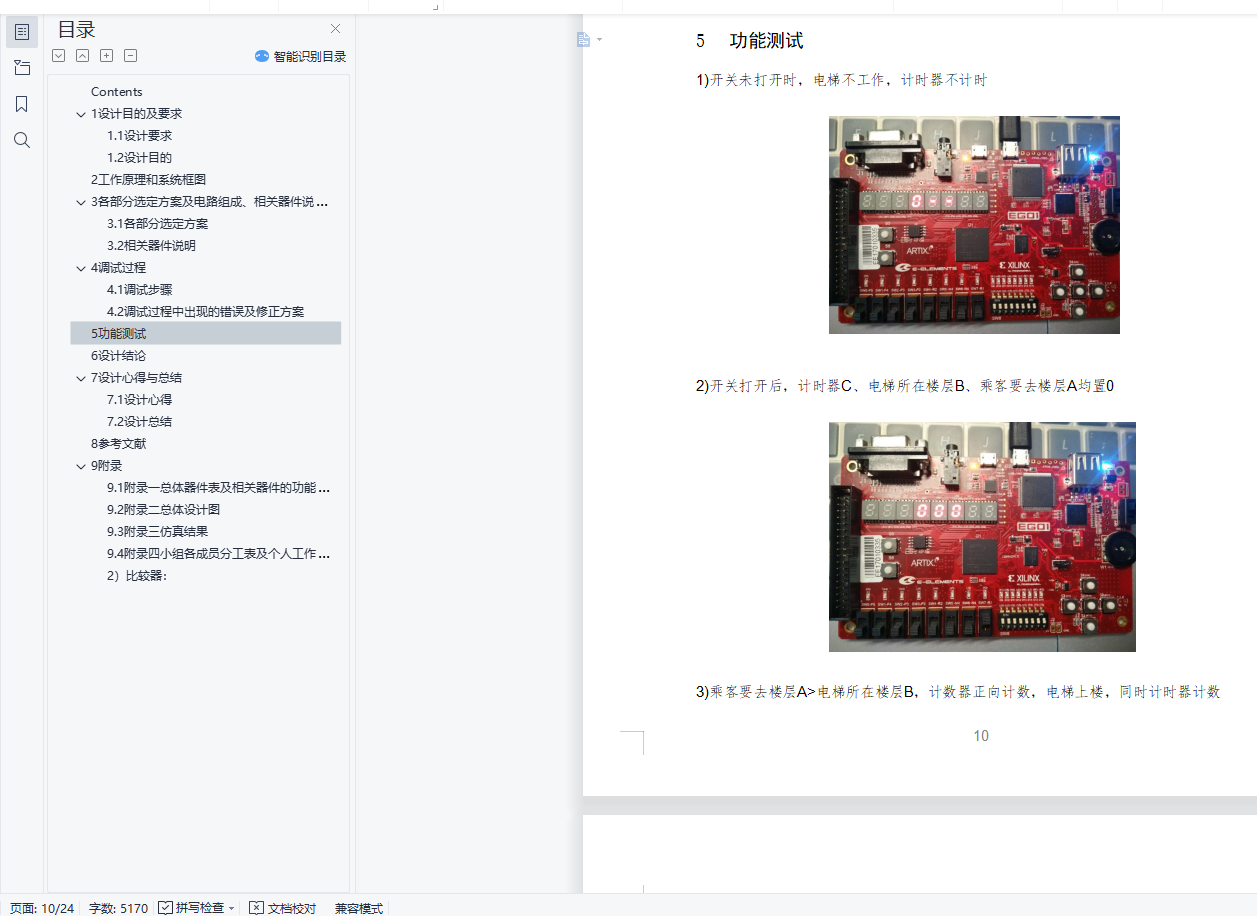

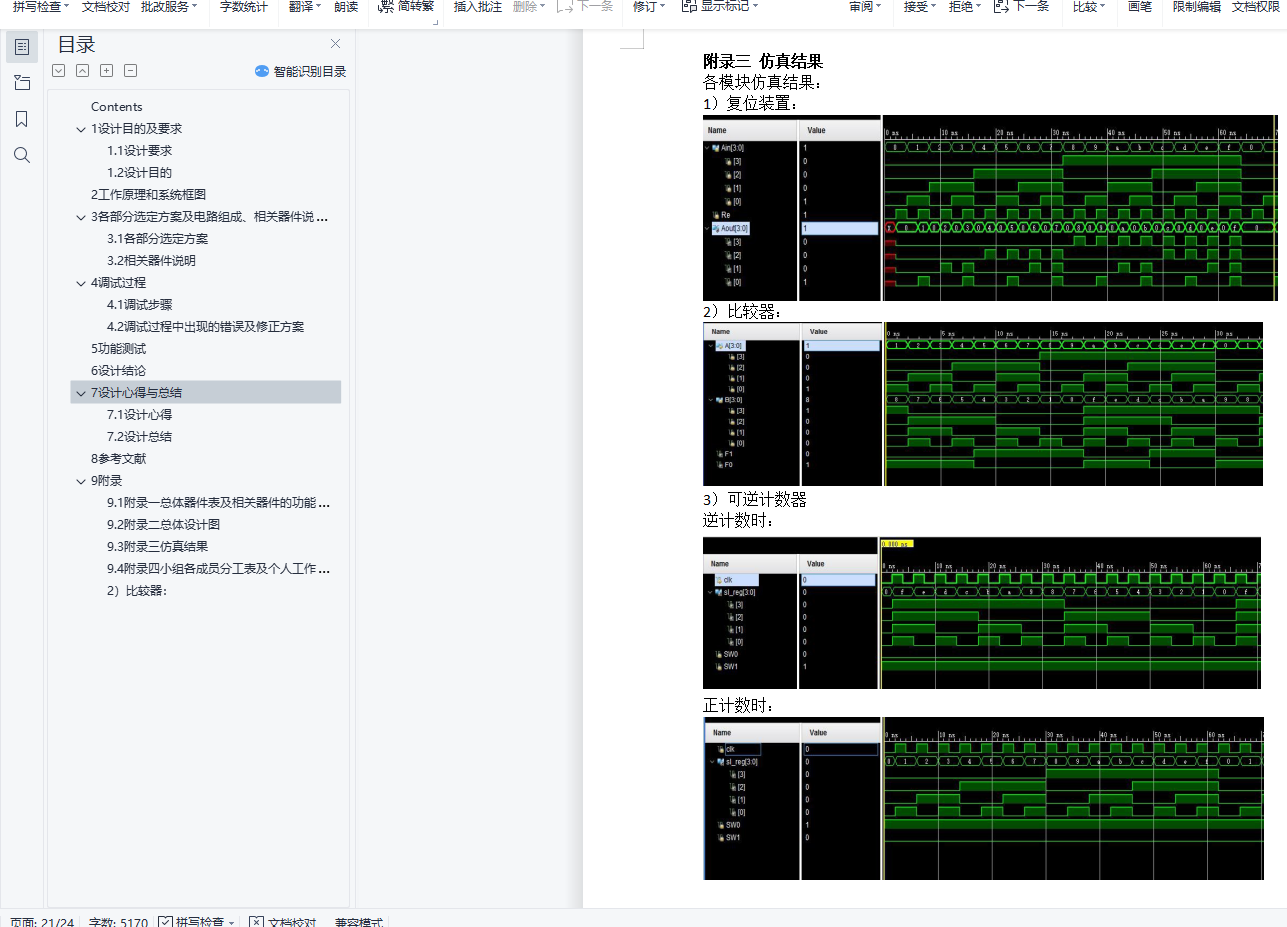

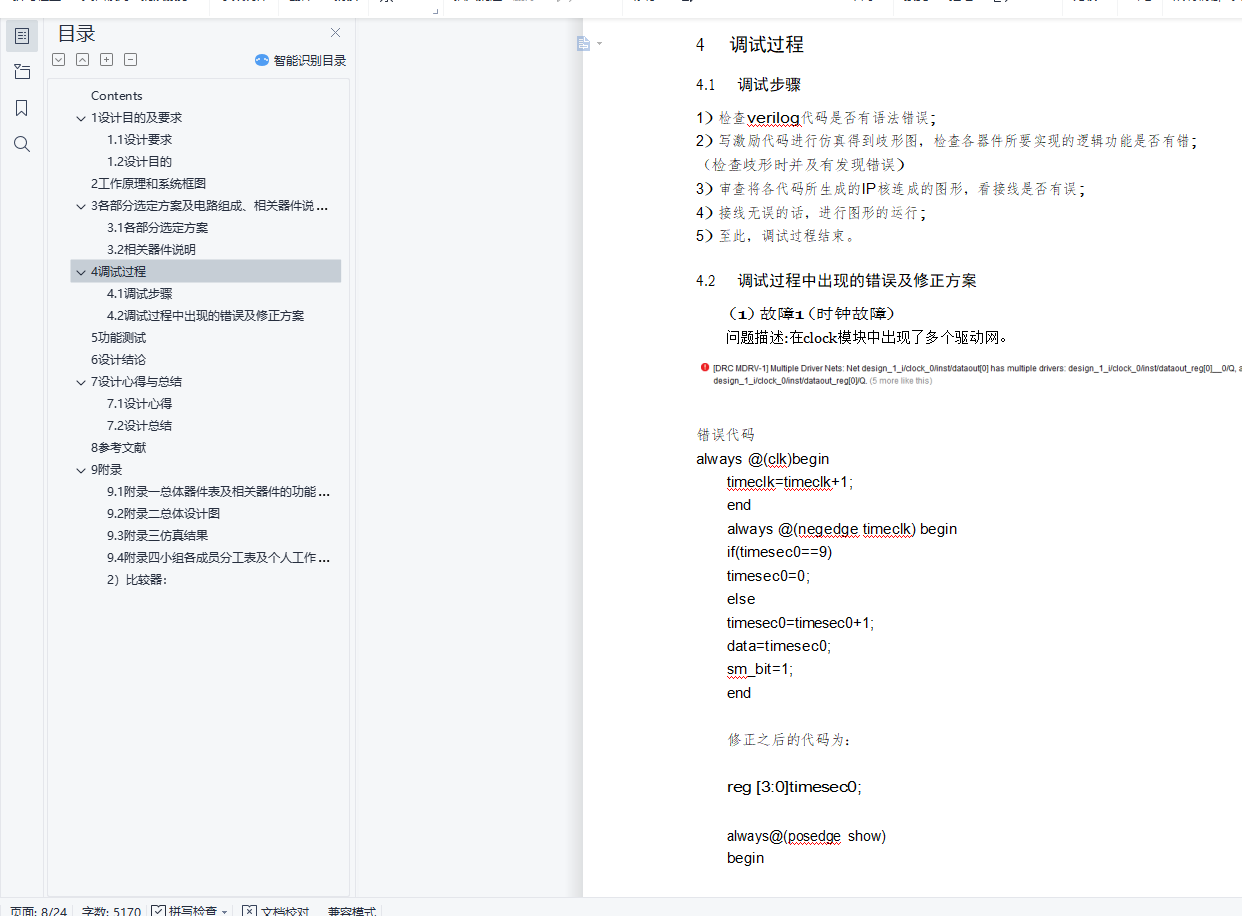

摘要毕业设计是在学完学业后，对所学知识的综合性考察. 知识覆盖面宽，实验所盂时间长。要求学生灵活运用学过的计数器、触发器、译码电路等方面的知识，独立完成从设计、选片、连线、调试、排除故障到实现一个数字系统的全过程，详细书写项H 报告。通过综合设计性实验，培养学生灵活运用所学知识解决比较复杂的实际问题的能力。关键词：电梯控制器设计Contents1设计目的及要求 21.1设计要求 21.2设计H的 22工作原理和系统框图 23各部分选定方案及电路组成、相关器件说明 23.1各部分选定方案 23.2相关器件说明 34调试过程 84.1调试步骤 84.2调试过程中出现的错误及修正方案 85功能测试 106设计结论 127设计心得与总结 127.1设计心得 127.2设计总结 138参考文献 139 附录 149.1附录一总体器件表及相关器件的功能表、管脚分布 149.2附录二总体设计图 149.3附录三仿真结果 149.4附录四小组各成员分工表及个人工作时间表 141设计目的及要求1.1设计要求(1)电梯最少可以往返千0――9层楼。(2)乘客要去的楼层数A可手动输入并显示，按取消键可消除本次输入。(3)可自动显示电梯运行的楼层数B。 (4)当A>B时，电梯上升当A
