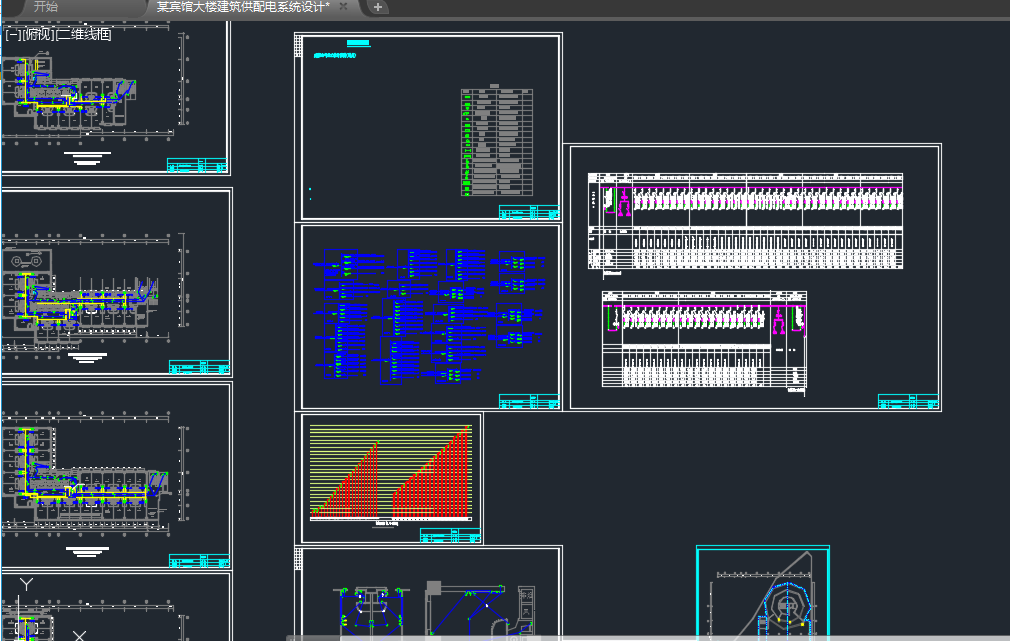

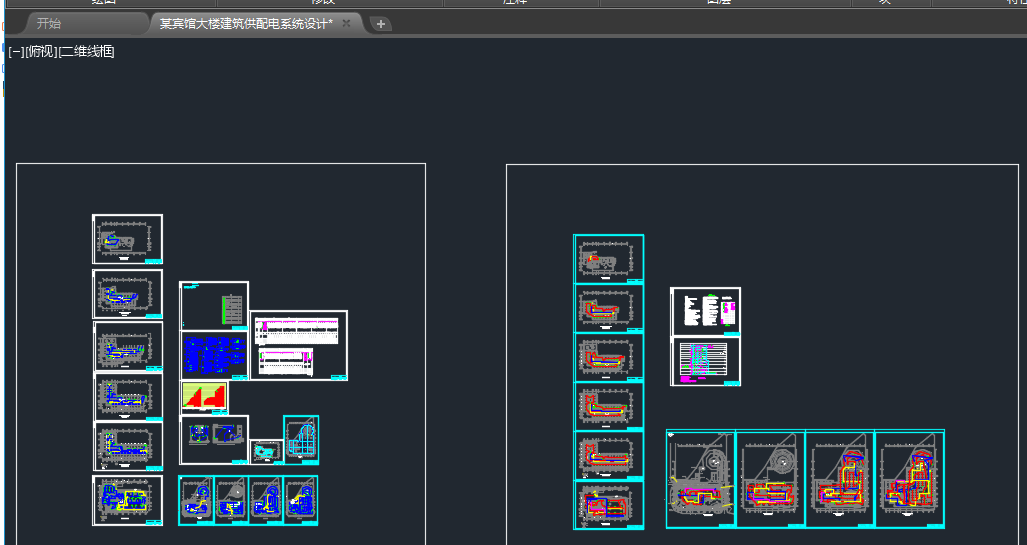

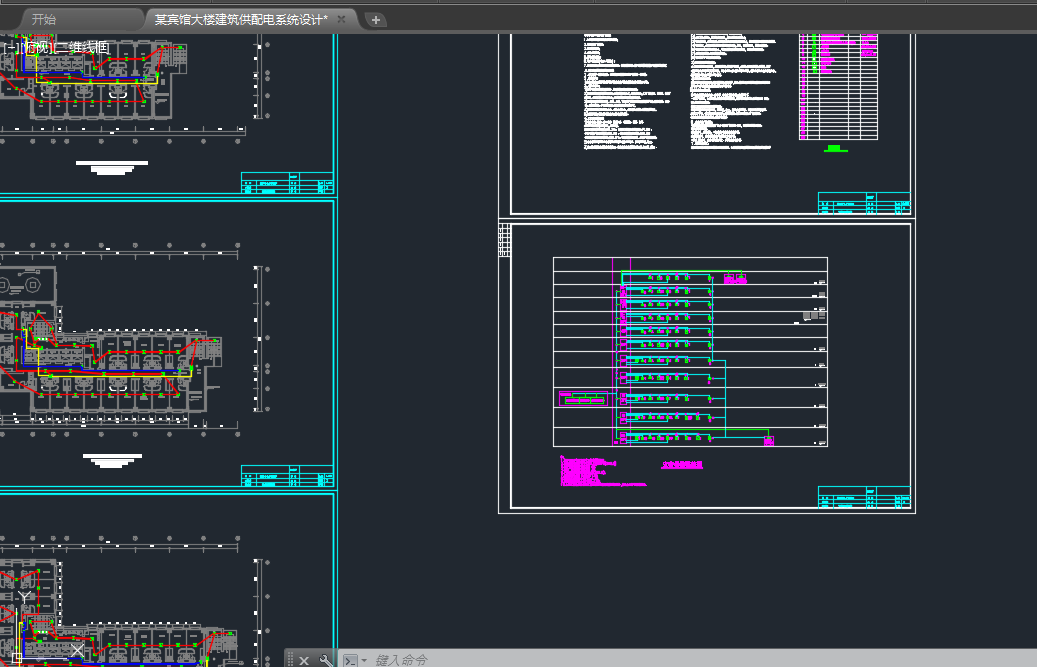

某宾馆大楼建筑供配电系统设计说明书（论文）+任务书+答辩PPT+CAD图纸

---

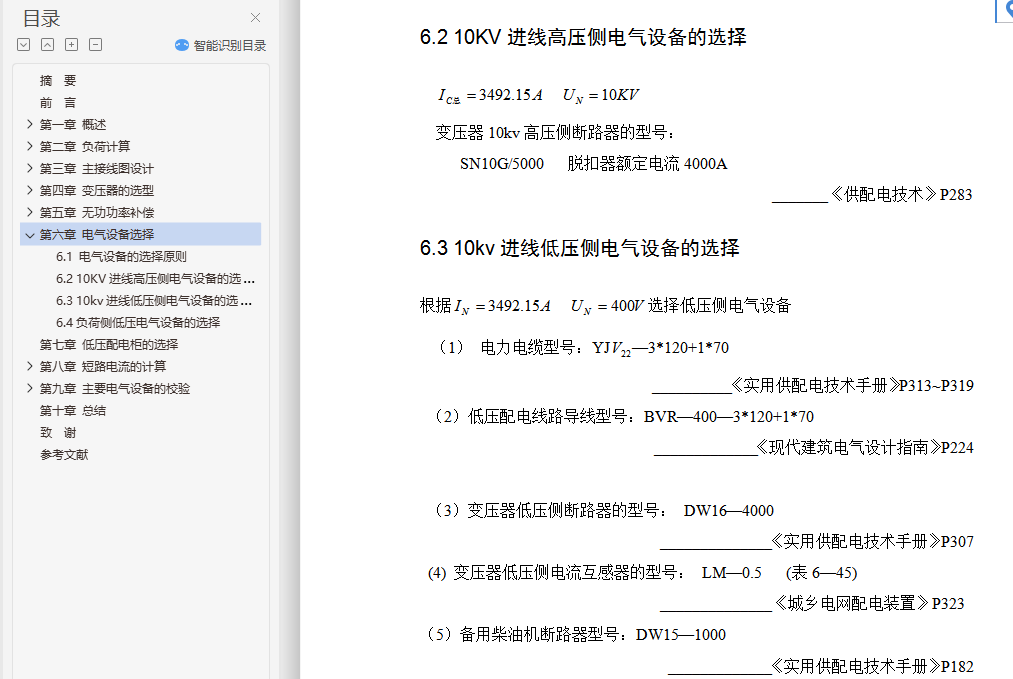

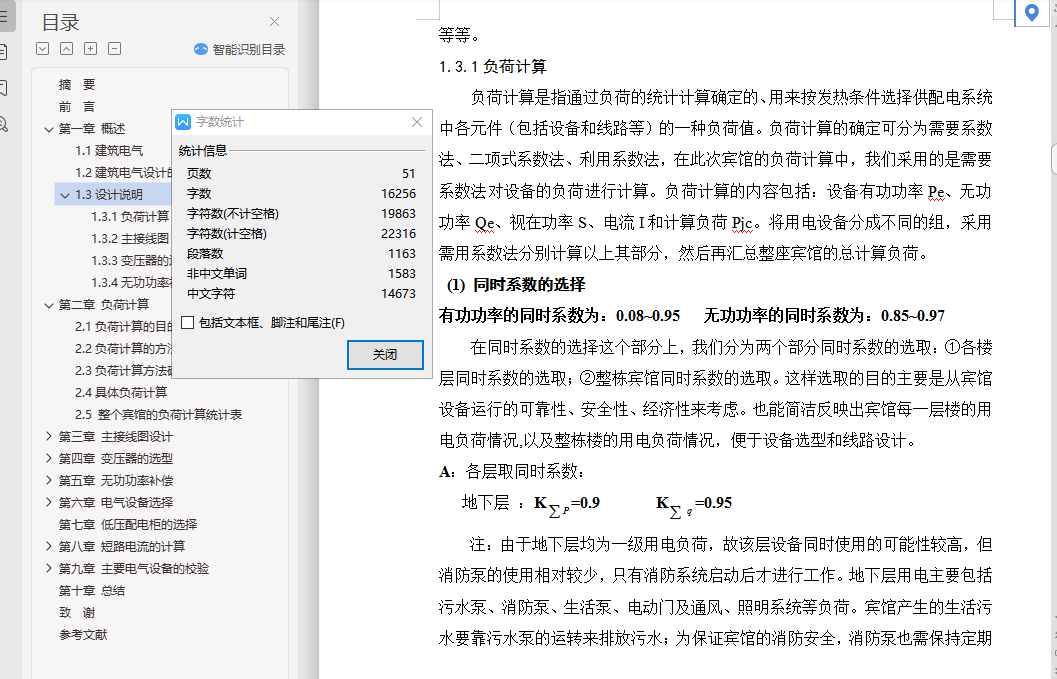

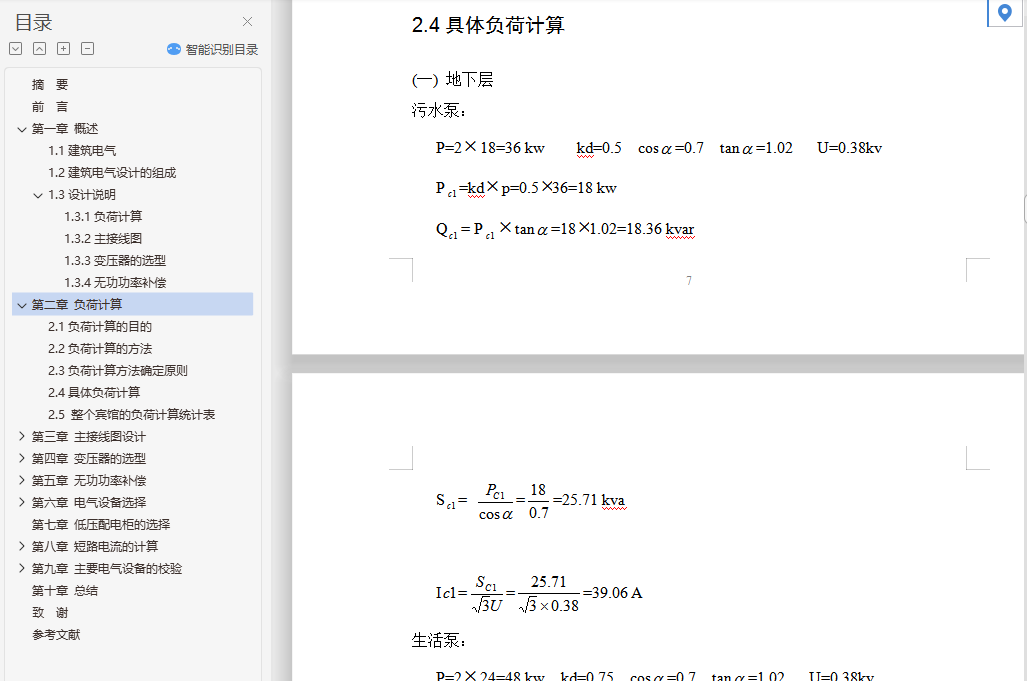

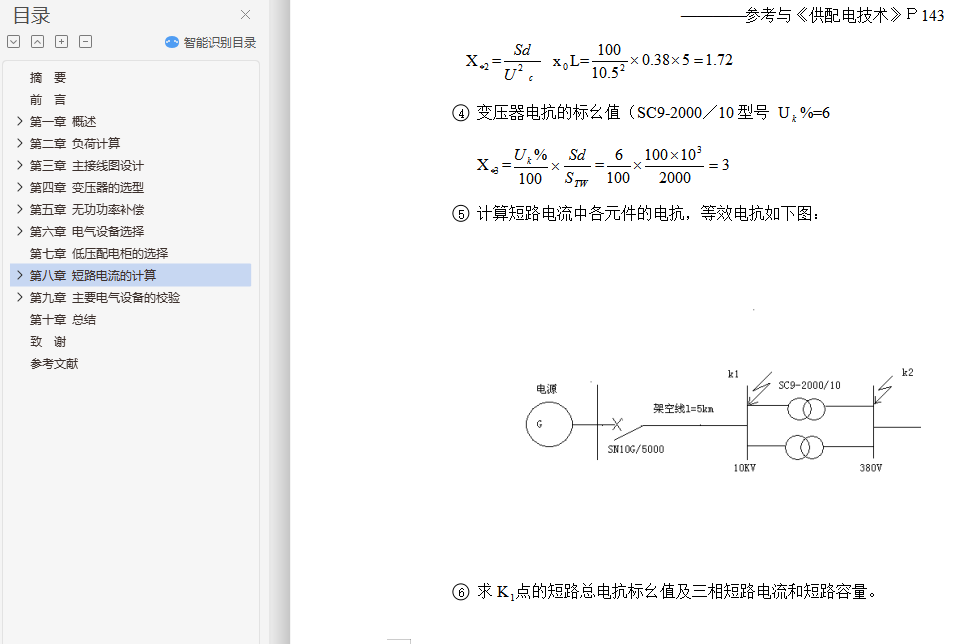

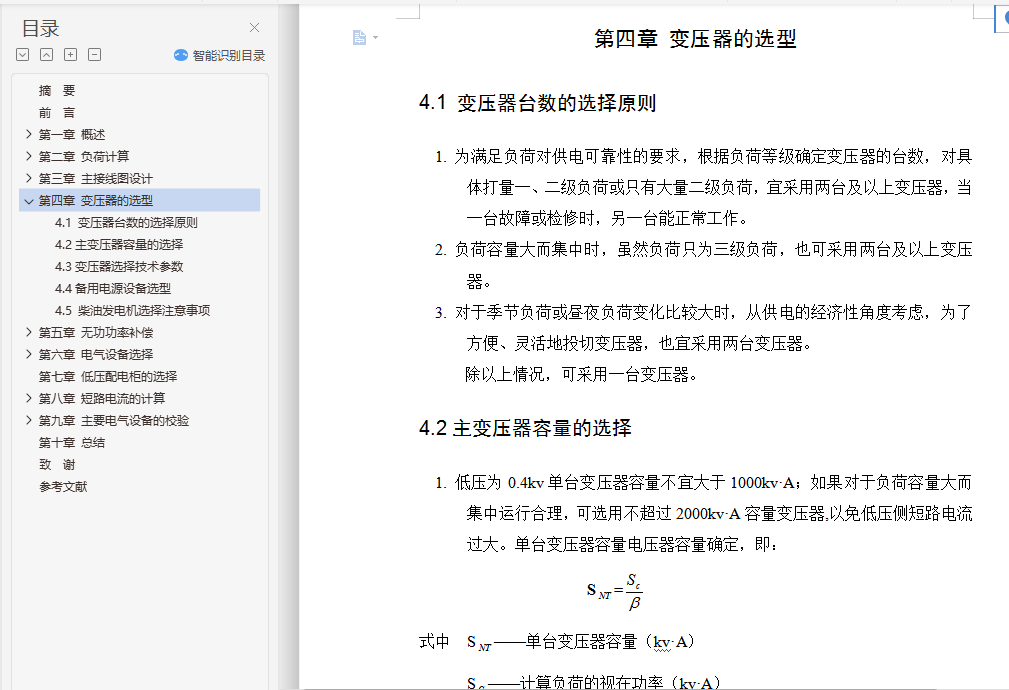

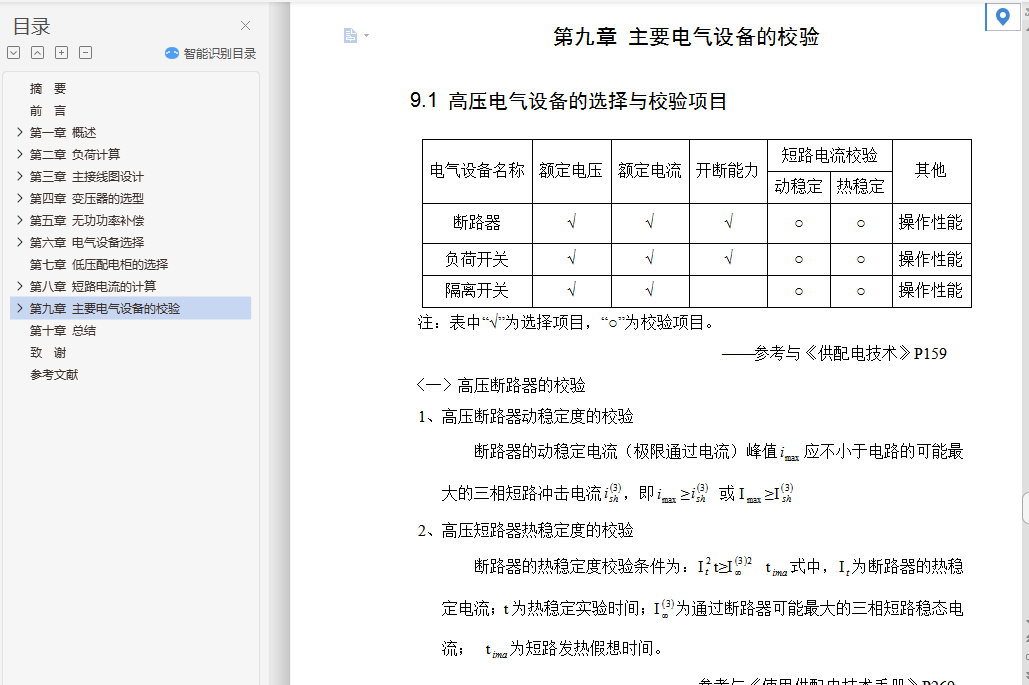

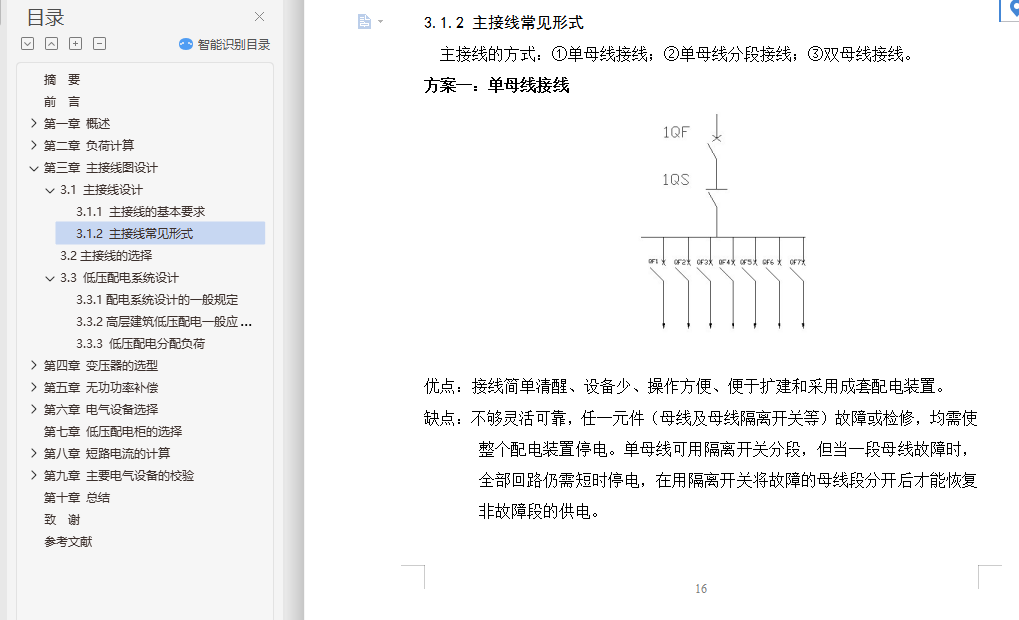

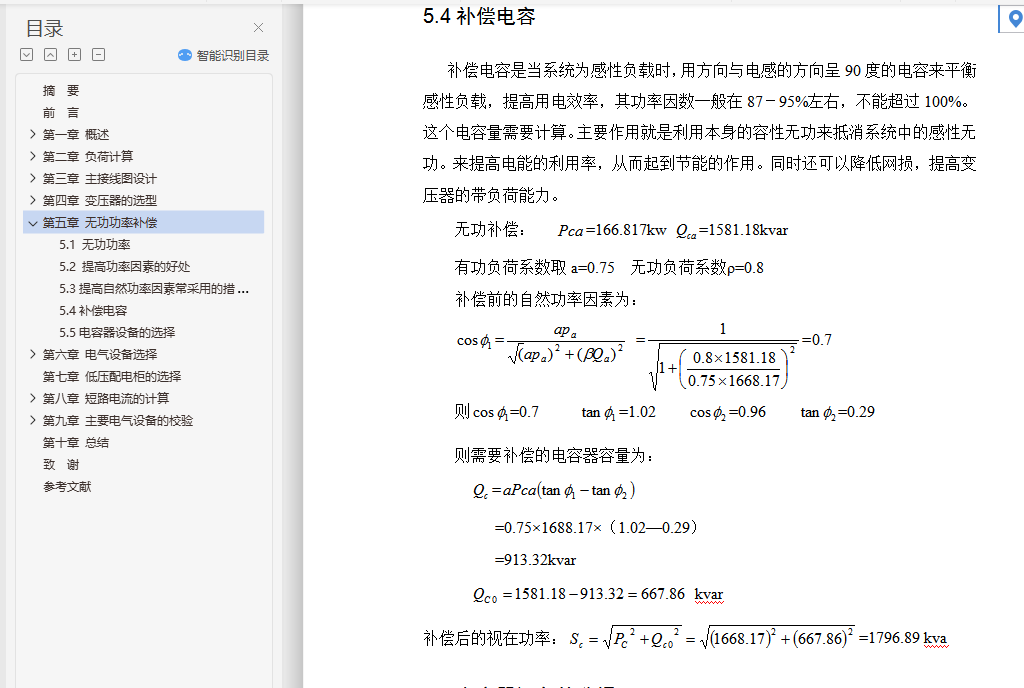

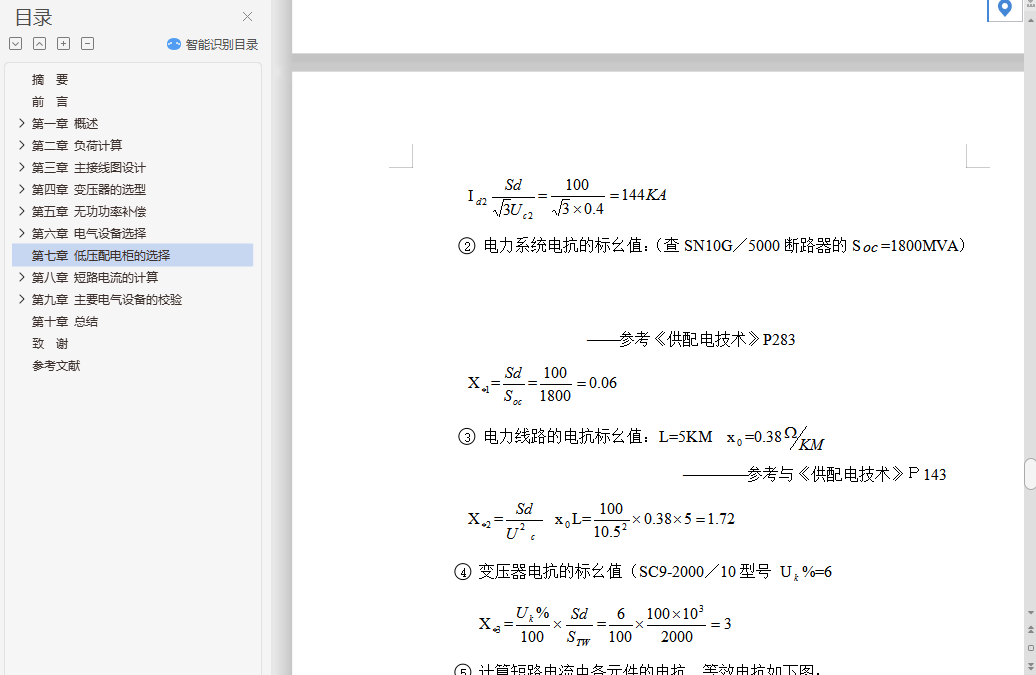

摘  要随着建筑技术的发展，现代建筑已不再局限于单一功能，在供配电系统设计中应考虑到不同的用电要求及建成后管理上的特点。本文就酒店建筑供配电系统设计实例进行了分析，结合了具体的工程实例，详细阐述了变配电系统和低压配电系统设计的各方面要点，以期能为类似的供配电系统设计提供参考借鉴。建筑电气设计作为建筑设计的重要组成部分之一,其设计好坏将直接关系到整个工程的质量。供配电系统设计则是建筑电气设计的重要组成内容。为帮助设计人员更好的理解供配电系统的设计,本文以某民用建筑供配电系统设计为例阐述了建筑电气供配电系统设计的设依据、原则、思路及方法等。酒店建筑是提供短期休息或睡眠的安全、舒适空间的商业建筑；一般包含住宿、餐饮、会议、宴会、娱乐等功能。依据规范；不同等级的酒店负荷等级不同；且不同的酒店管理公司也有各自的特殊要求。因此；酒店建筑的供配电设计应综合考虑项目用电性质、接待规格及业主、酒店管理公司所提出的要求。供电可靠、灵活、安全舒适、绿色节能等是贯穿整个设计的核心思想。关键词：建筑工程；电气；供配电；目  录摘  要 I前  言 1第一章 概述 21.1建筑电气 21.2建筑电气设计的组成 21.3设计说明 21.3.1负荷计算 31.3.2主接线图 51.3.3变压器的选型 51.3.4无功功率补偿 5第二章 负荷计算 72.1负荷计算的目的 72.2负荷计算的方法 72.3负荷计算方法确定原则 72.4具体负荷计算 72.5 整个宾馆的负荷计算统计表 15第三章 主接线图设计 163.1 主接线设计 163.1.1 主接线的基本要求 163.1.2 主接线常见形式 163.2主接线的选择 183.3 低压配电系统设计 193.3.1 配电系统设计的一般规定 193.3.2 高层建筑低压配电一般应遵循的原则 193.3.3 低压配电分配负荷 20第四章 变压器的选型 214.1 变压器台数的选择原则 214.2主变压器容量的选择 214.3变压器选择技术参数 224.4备用电源设备选型 234.5 柴油发电机选择注意事项 24第五章 无功功率补偿 255.1 无功功率 255.2 提高功率因素的好处 255.3提高自然功率因素常采用的措施 255.4补偿电容 265.5电容器设备的选择 26第六章 电气设备选择 286.1 电气设备的选择原则 286.2 10KV进线高压侧电气设备的选择 296.3 10kv进线低压侧电气设备的选择 296.4负荷侧低压电气设备的选择 30第七章 低压配电柜的选择 31第八章 短路电流的计算 328.1 短路种类 328.2计算短路电流的目的 328.3 短路电流计算的一般规定 328.4 具体短路电流计算 32第九章 主要电气设备的校验 359.1 高压电气设备的选择与校验项目 359.2 低压电气设备的选择校验项目 36第十章 总结 41致  谢 42参考文献 43
