数控步进直流稳压电源设计

---

目  录

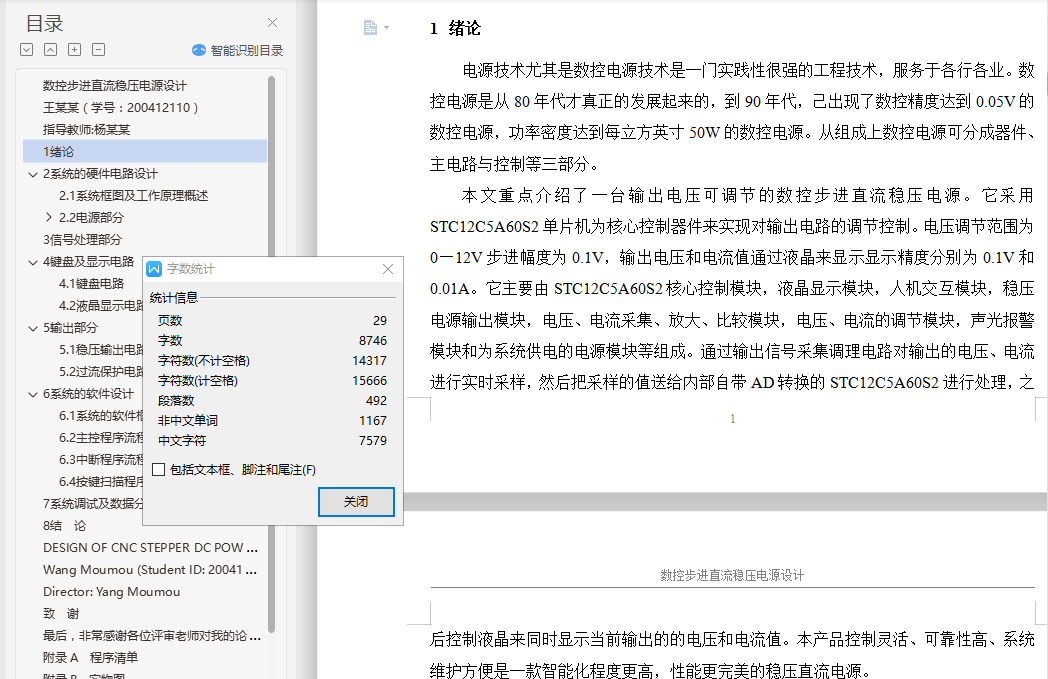

1 绪论 1

2 系统的硬件电路设计 2

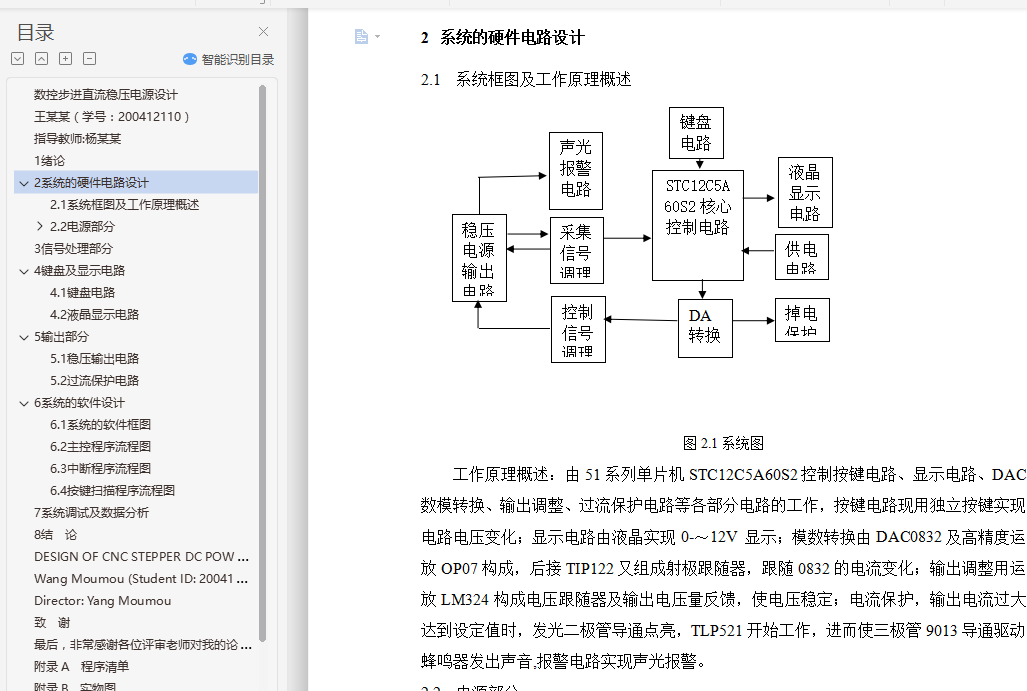

2.1 系统框图及工作原理概述 2

2.2 电源部分 2

3 信号处理部分 6

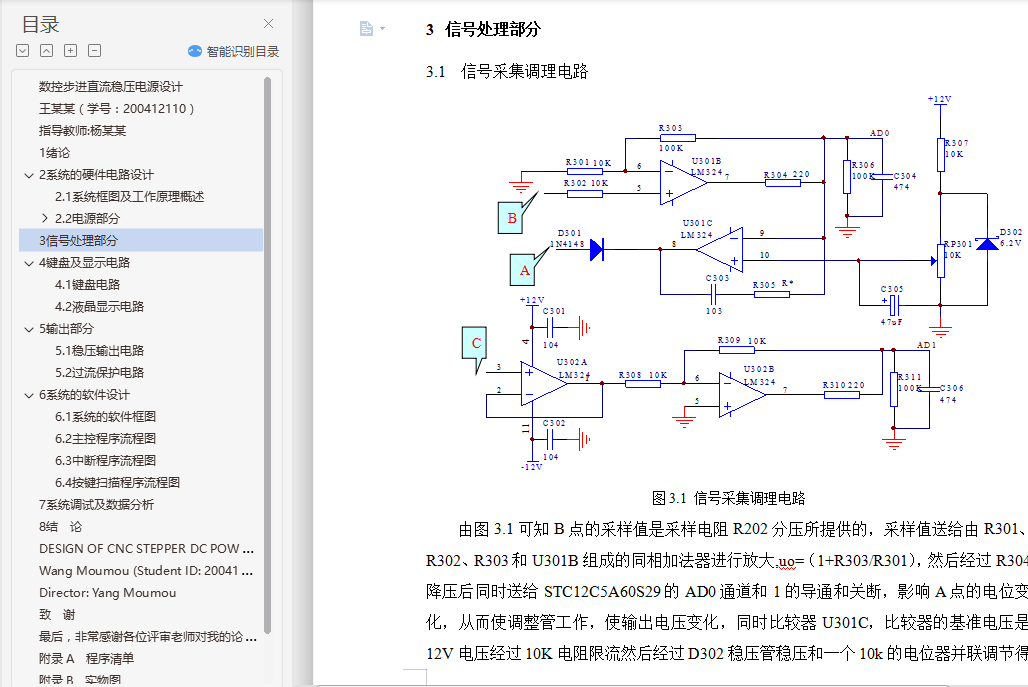

3.1 信号采集调理电路 6

3.2 D/A转换电路 7

3.3 功能芯片 8

4 键盘及显示电路 10

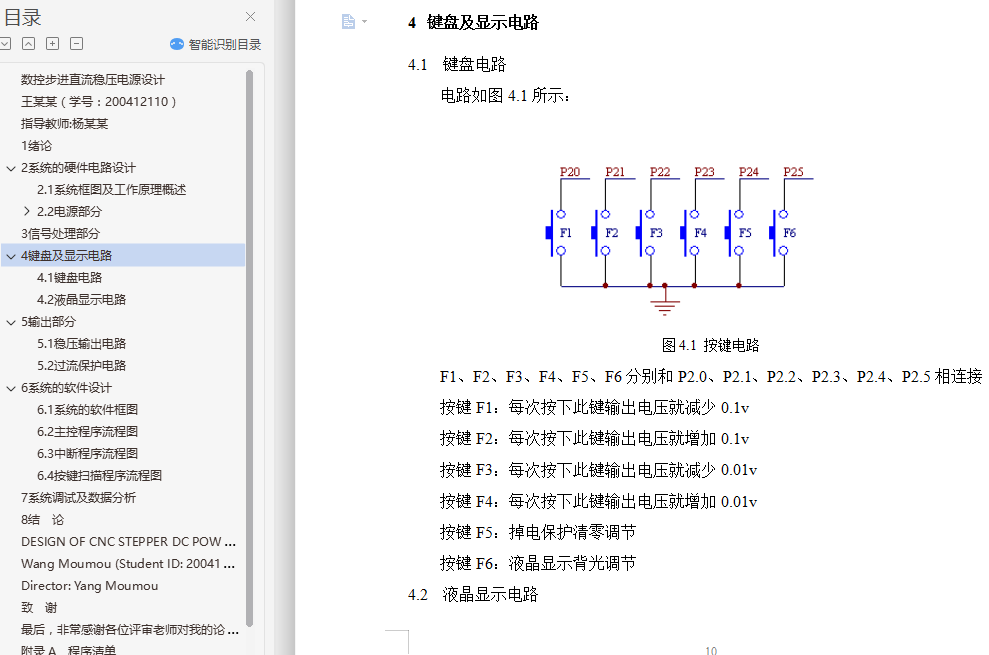

4.1 键盘电路 10

4.2 液晶显示电路 10

5 输出部分 11

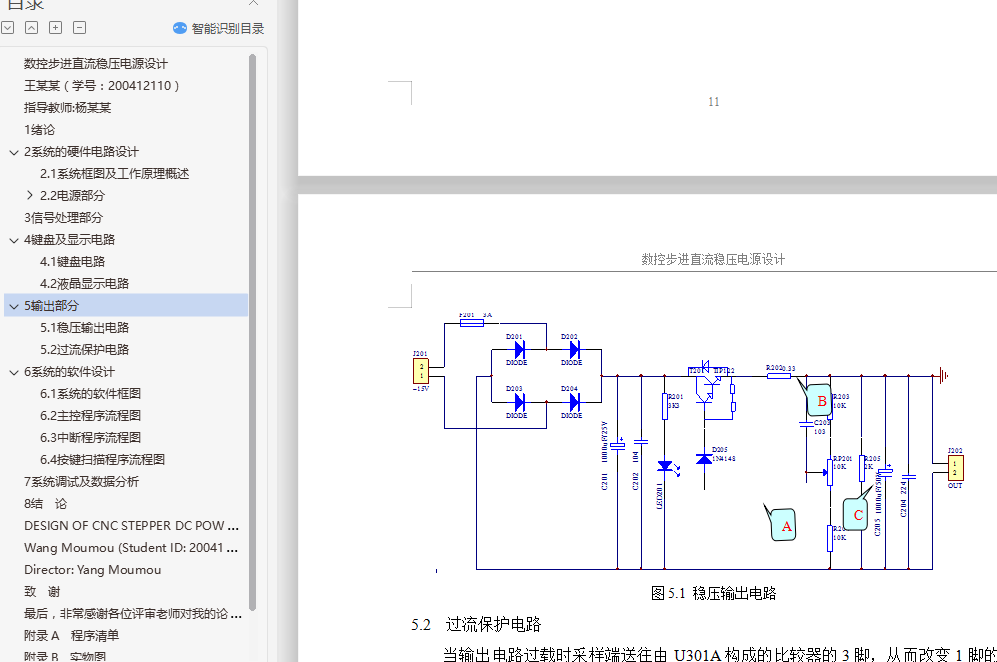

5.1 稳压输出电路 11

5.2 过流保护电路 12

6 系统的软件设计 12

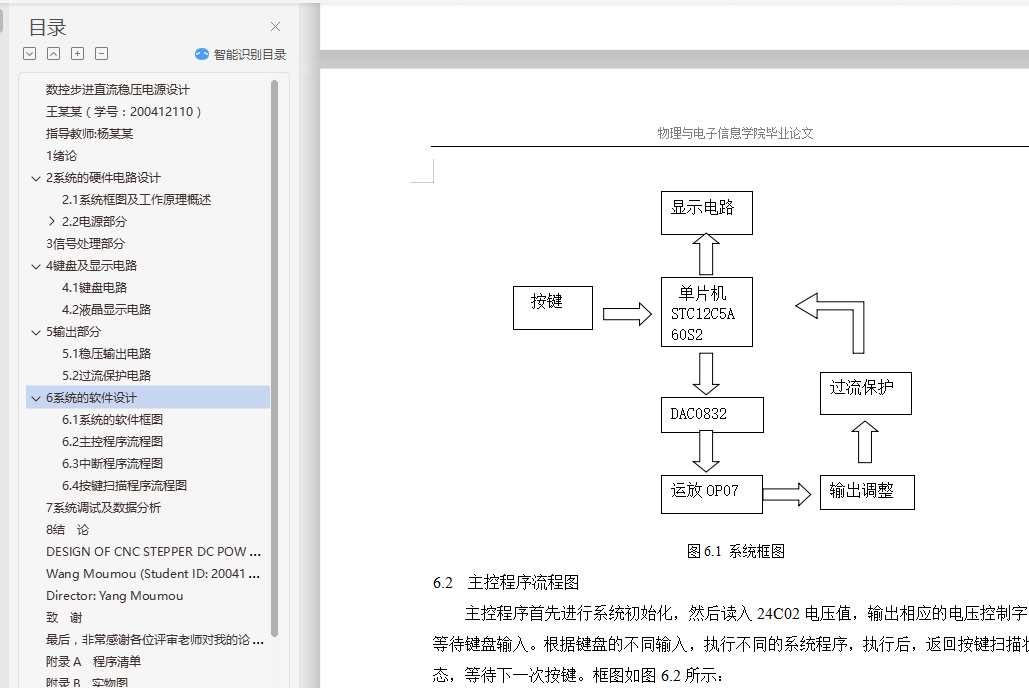

6.1 系统的软件框图 12

6.2 主控程序流程图 13

6.3 中断程序流程图 14

6.4 按键扫描程序流程图 14

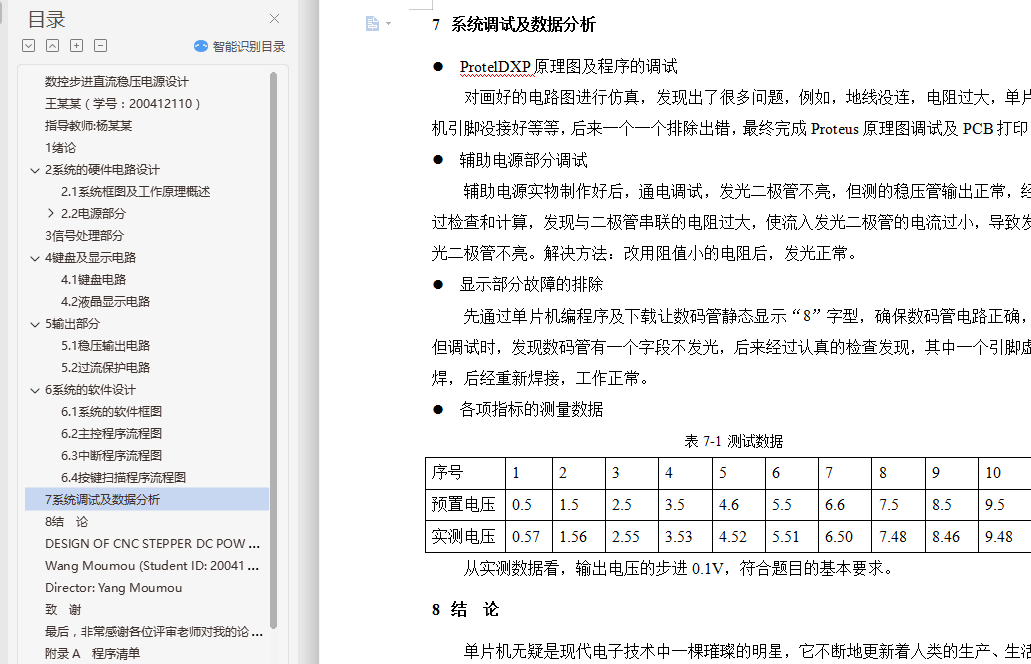

7 系统调试及数据分析 15

8 结  论 15

参考文献： 17

Abstract 18

致  谢 19

附录A  程序清单 20

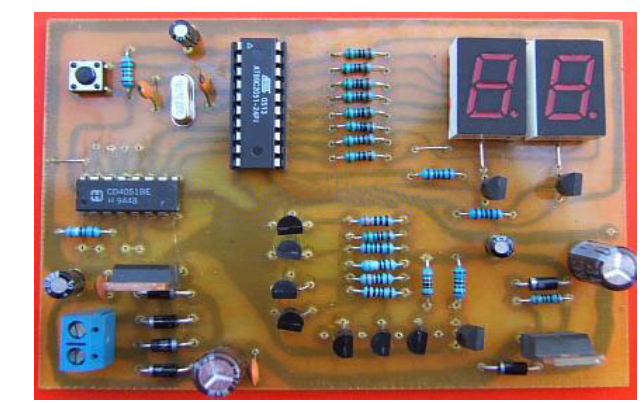

附录B  实物图 27

共29页   共 8773 字

数控步进直流稳压电源设计

王某某

（物理与电子信息学院 04级电子信息工程班,内蒙古 呼和浩特 010022）

指导教师:杨某某

摘要:本系统以直流电压源为核心，STC12C5A60S2单片机为主控制器，通过键盘来设置直流电源的输出电压，设置步进等级可达0.1V，输出电压范围为0―12V，并可由液晶屏显示实际输出电压值。系统有过流保护电路，当输出电流过大时功率管自动截至，而且有红色指示灯发出警报。本系统由单片机程控输出数字信号，经过D/A转换器输出模拟量，再经过运算放大器隔离放大，控制输出功率管的基极，随着功率管基极电压的变化而输出不同的电压。实际测试结果表明，本系统实际应用于需要高稳定度小功率恒压源的领域。

关键词:直流稳压电源；单片机；数字控制

中图分类号： TN91     文献标识码:  B
