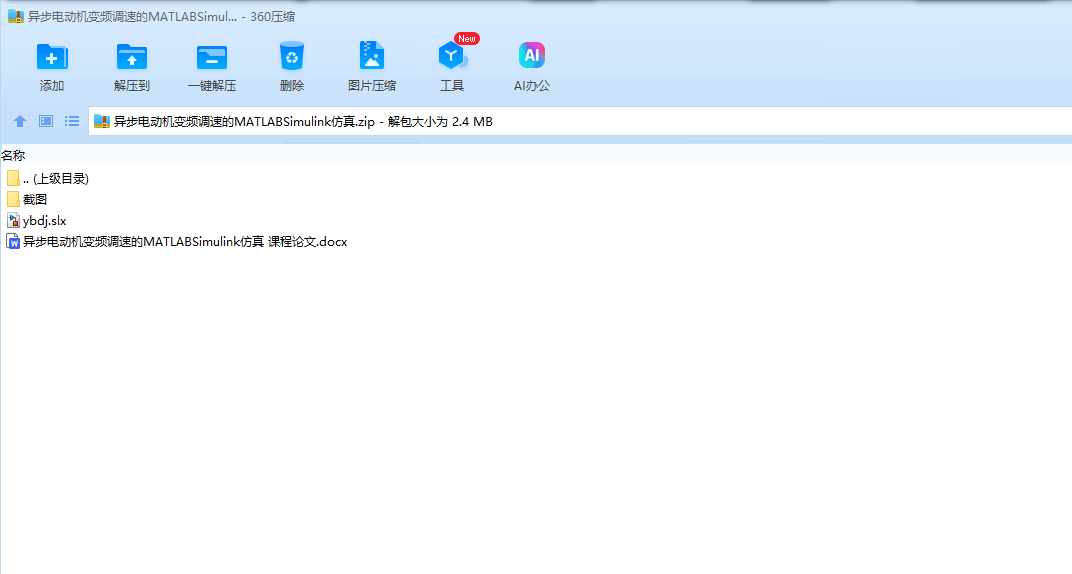

异步电动机变频调速的MATLABSimulink仿真 课程论文+模型源文件

---

《电机学》仿真大作业

仿真案例名称

异步电动机变频调速的

MATLAB/Simulink仿真

异步电动机变频调速的MATLAB/Simulink仿真

目录

《电机学》仿真大作业

异步电动机变频调速的MATLAB/Simulink仿真

一、

二、 异步电动机运行原理

五、 仿真

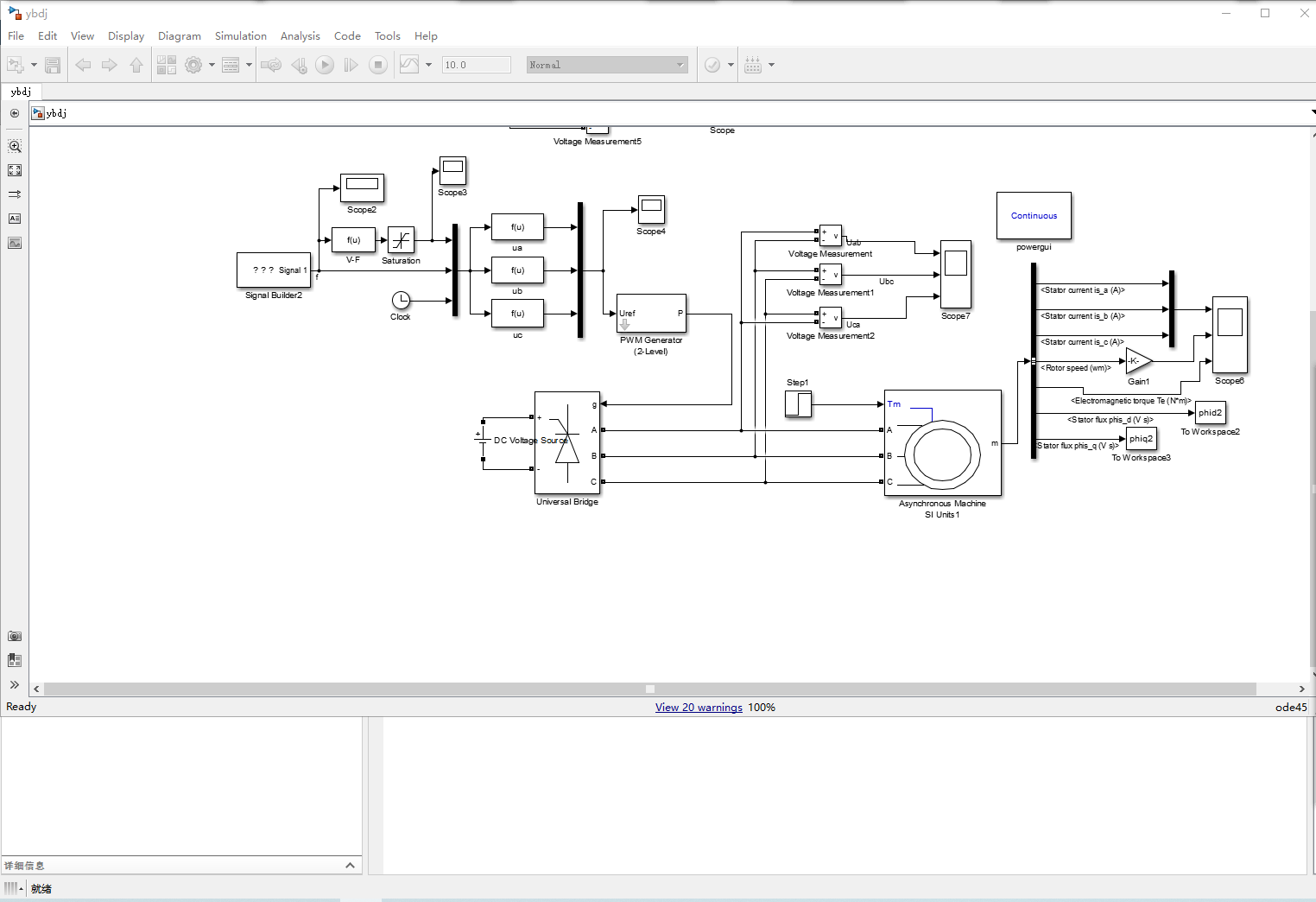

2、异步电动机调速系统的仿真模型

plot(phid , phiq)

六、 实验结果分析

七、 异步电动机变频器直接起动仿真实验

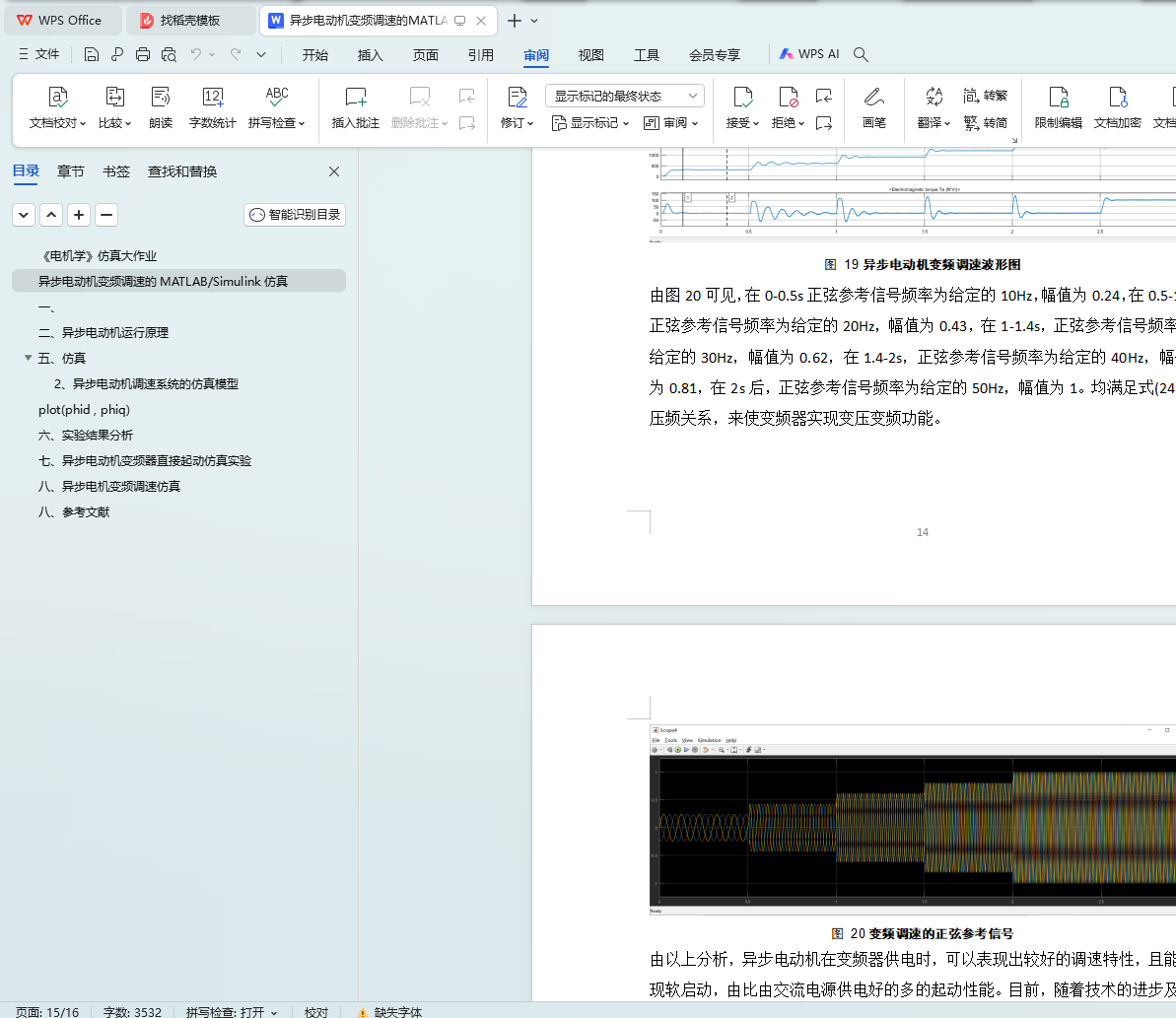

八、 异步电机变频调速仿真

八、参考文献

一、

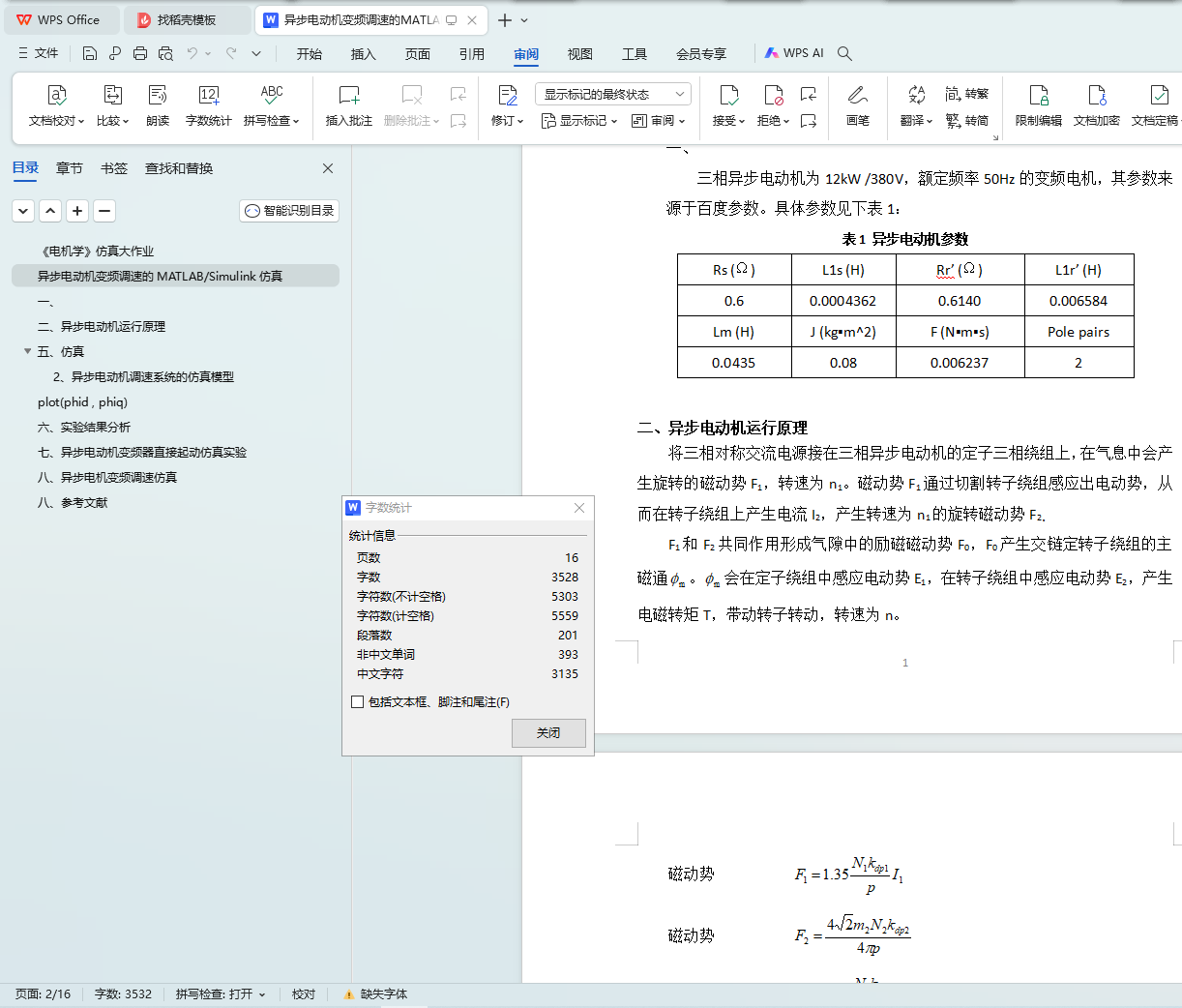

三相异步电动机为12kW /380V，额定频率50Hz的变频电机，其参数来源于百度参数。具体参数见下表1：

表1 异步电动机参数

Rs (Ω)

L1s (H)

Rr’ (Ω)

L1r’ (H)

0.6

0.0004362

0.6140

0.006584

Lm (H)

J (kg▪m^2)

F (N▪m▪s)

Pole pairs

0.0435

0.08

0.006237

2

二、异步电动机运行原理

将三相对称交流电源接在三相异步电动机的定子三相绕组上，在气息中会产生旋转的磁动势F1，转速为n1。磁动势F1通过切割转子绕组感应出电动势，从而在转子绕组上产生电流I2，产生转速为n1的旋转磁动势F2。

F1和F2共同作用形成气隙中的励磁磁动势F0，F0产生交链定转子绕组的主磁通。会在定子绕组中感应电动势E1，在转子绕组中感应电动势E2，产生电磁转矩T，带动转子转动，转速为n。
