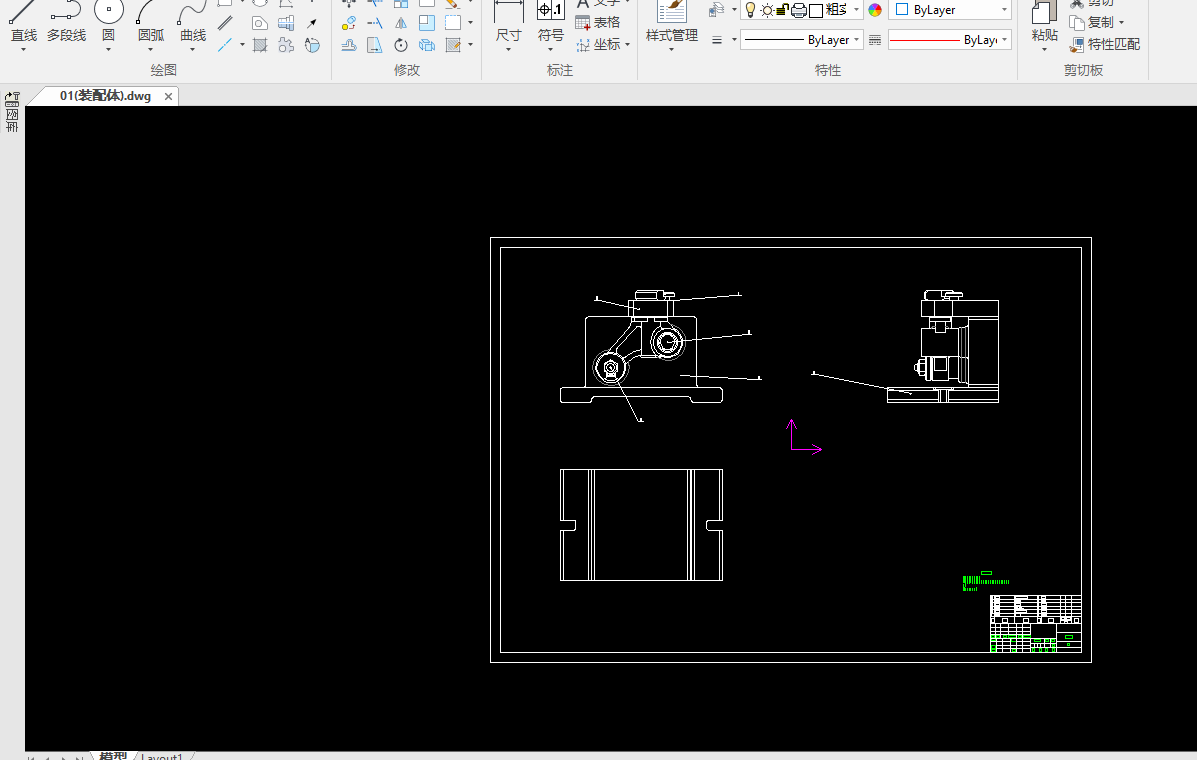

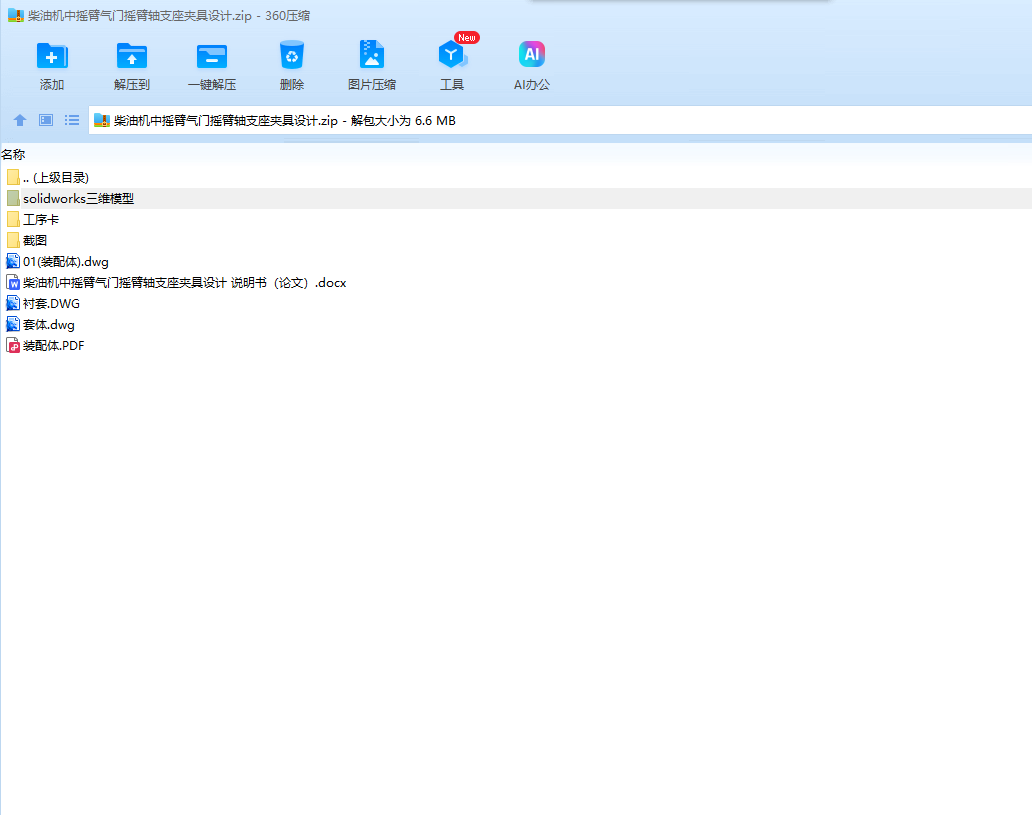

柴油机中摇臂气门摇臂轴支座夹具设计 说明书（论文）+cad图纸+工序卡+solidworks三维模型

---

设计题目：设计气门摇臂轴支座的机械加工工艺规程及钻Φ11孔工序的专用夹具

目录

第一章零件的分析

1.1零件的作用

1.2零件的工艺分析

第二章确定毛坯、画毛坯―零件合图

2.1确定毛坯种类

2.2确定毛坯尺寸、公差及机械加工总余量

2.3设计毛坯图

第三章选择加工方法，制定工艺路线

3.1定位基准的选择

3.2工件表面加工方法的选择

3.3拟定零件加工工艺路线

第四章工序设计

4.1选择机床，刀具、夹具、量具

4.2工序间加工余量的确定

第五章  确定切削用量及基本时间

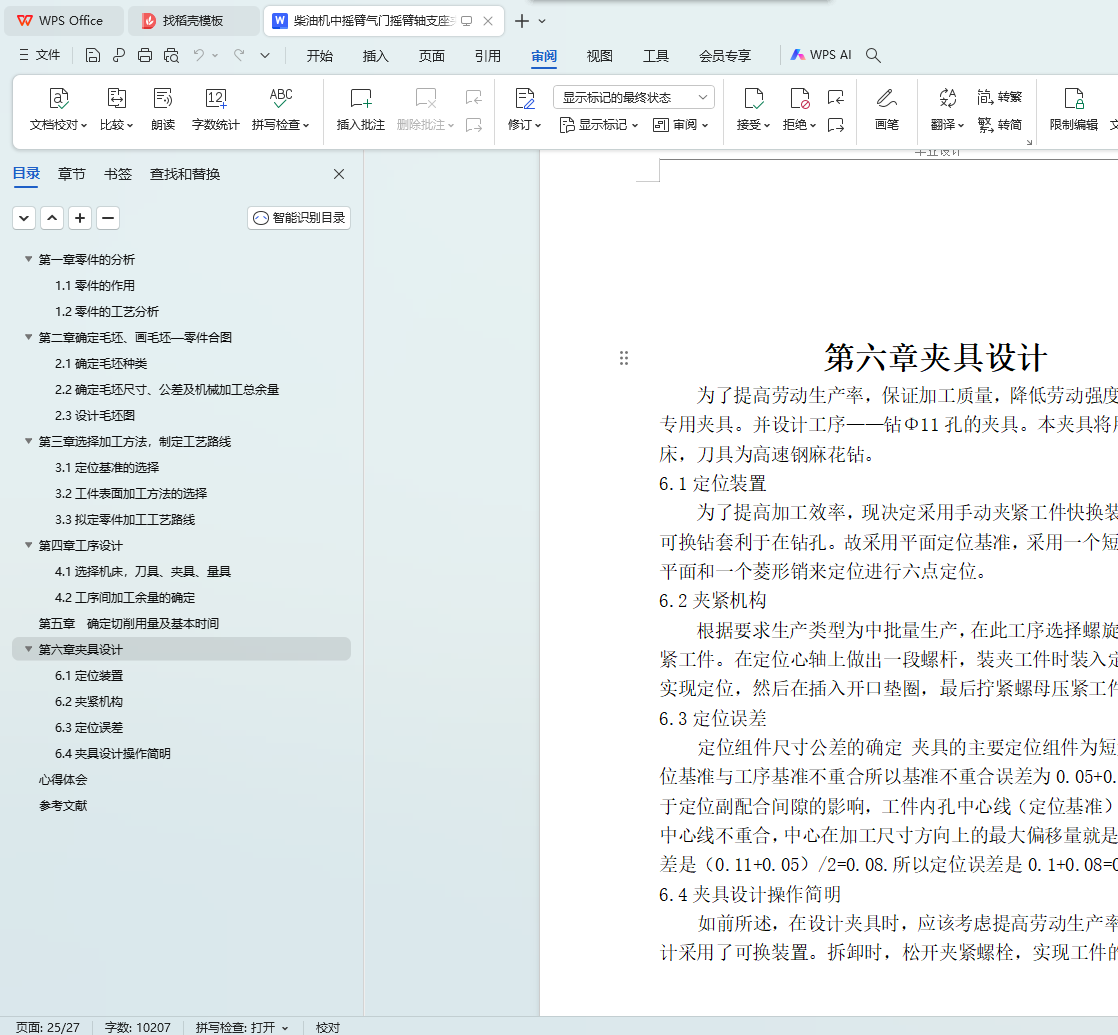

第六章夹具设计

6.1定位装置

6.2夹紧机构

6.3定位误差

6.4夹具设计操作简明

心得体会

参考文献

第一章零件的分析

1.1零件的作用

该零件是柴油机中摇臂结合部的气门摇臂轴支座，它是柴油机上汽门控制系统的一个重要零件。直径18mm的孔用来装配摇臂轴，轴的两端各安装一进、排气气门摇臂。直径为16mm的孔内装一个减压轴，用于减低气缸内压力，便于启动柴油机。两孔间距56mm，可以保证减压轴在摇臂上打开气门，实现减压两孔要求的表面粗糙度和位置精度较高，工作时会和轴相配合工作，起到支撑的作用，直径11的孔用M10的螺杆与气缸盖相连，直径3mm的孔用来排油。

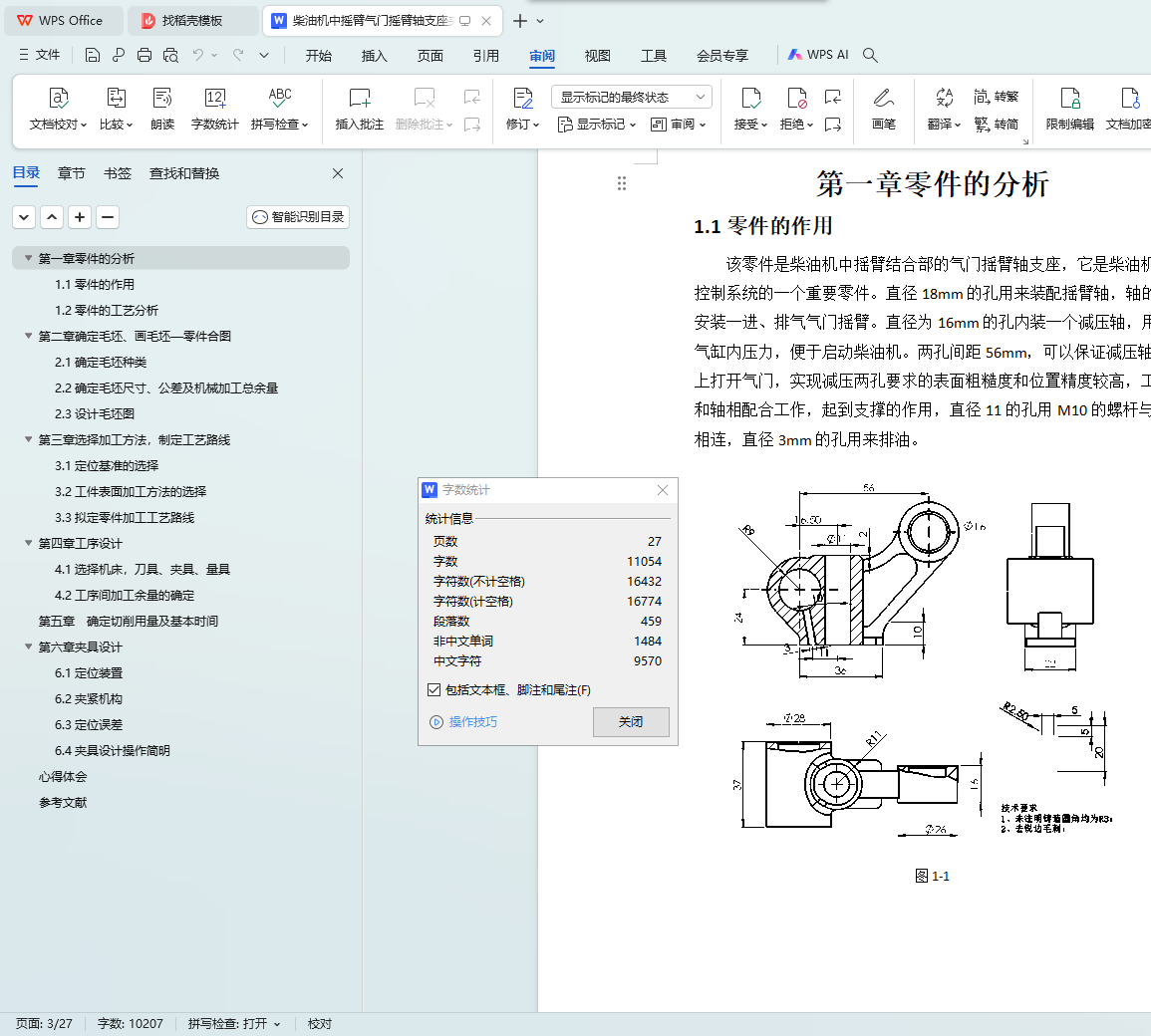

图1-1

图1-2
