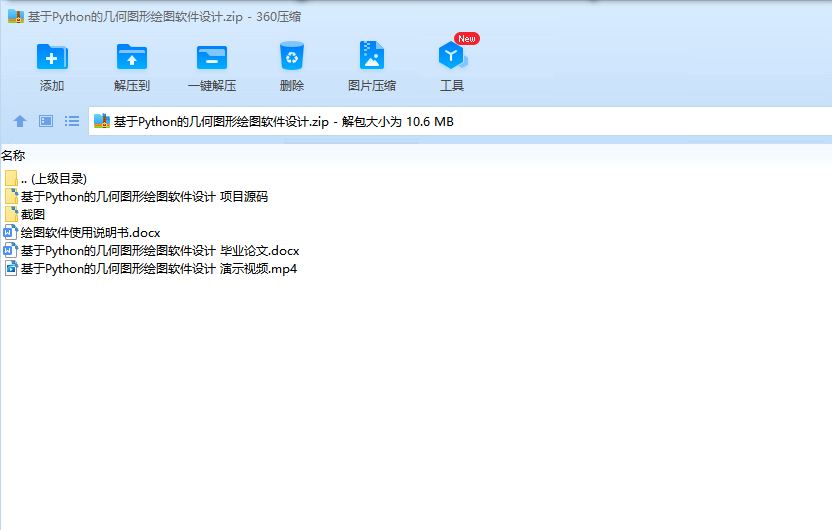

基于Python的几何图形绘图软件设计 毕业论文+项目源码+使用说明书+演示视频

---

目录

1综述2

2算法介绍2

2.1 绘制线段. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

2.1.1 DDA 算法. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

2.1.2 Bresenham 算法. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

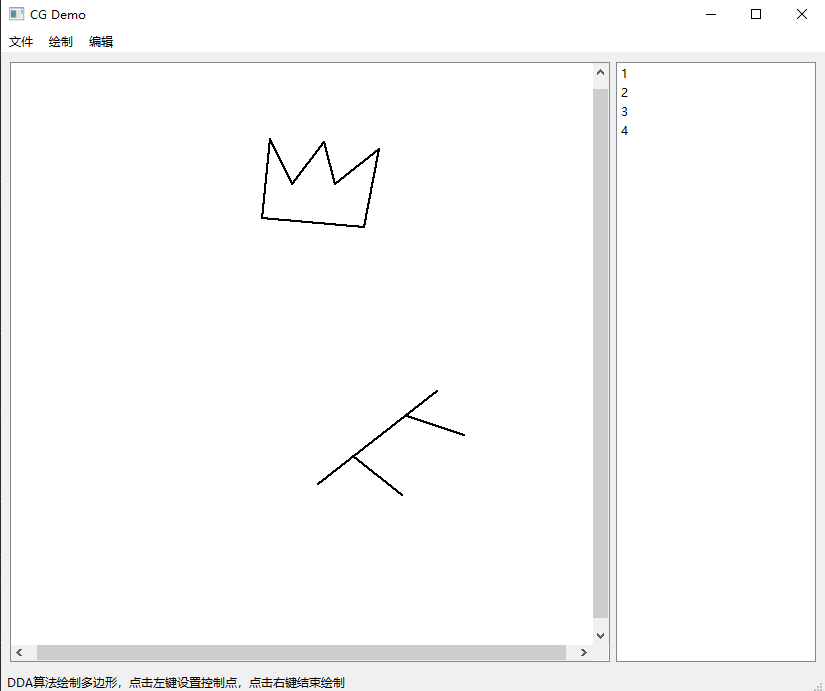

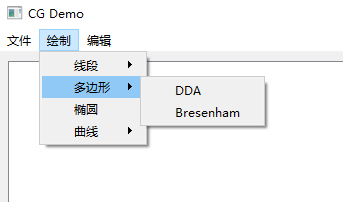

2.2 绘制多边形. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

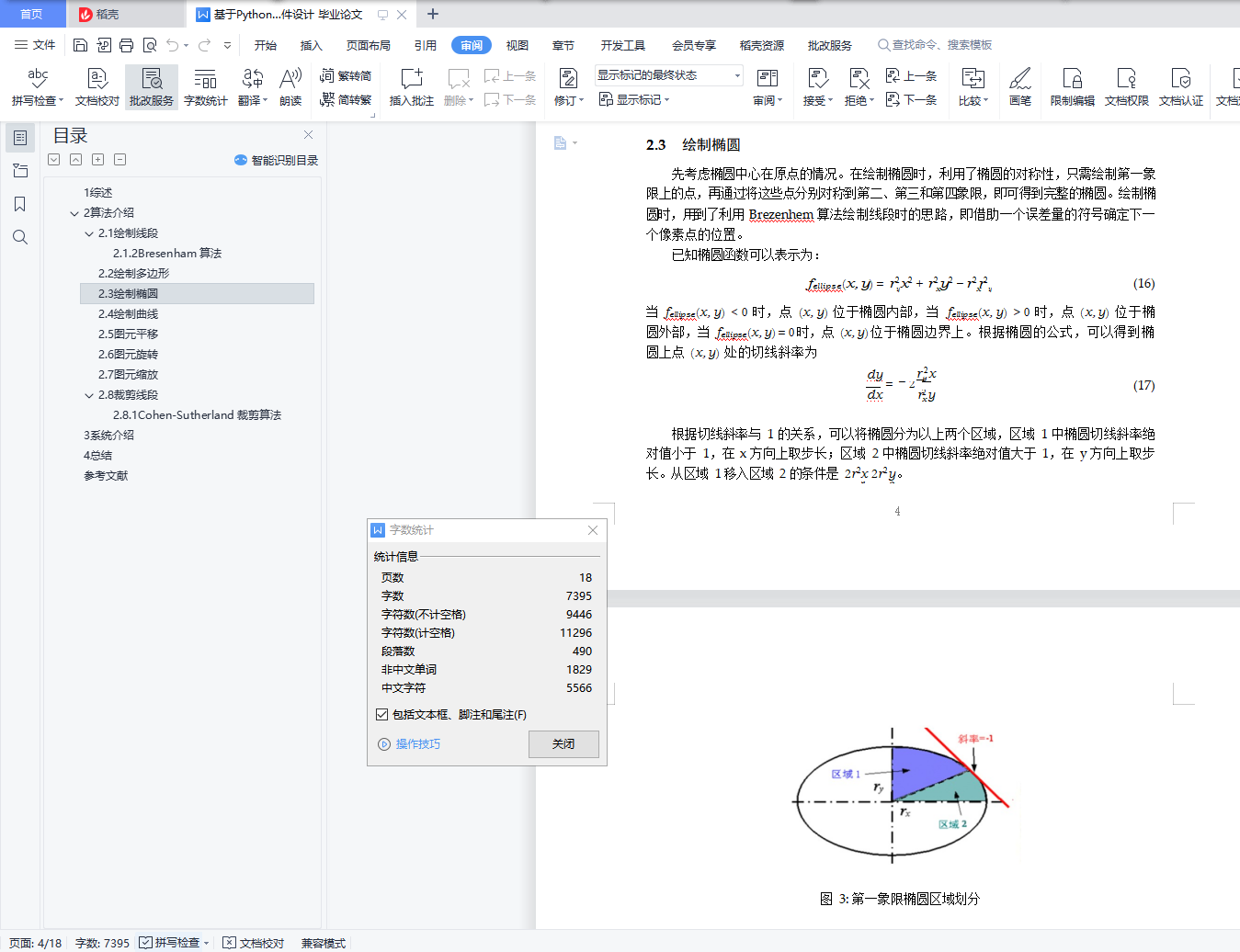

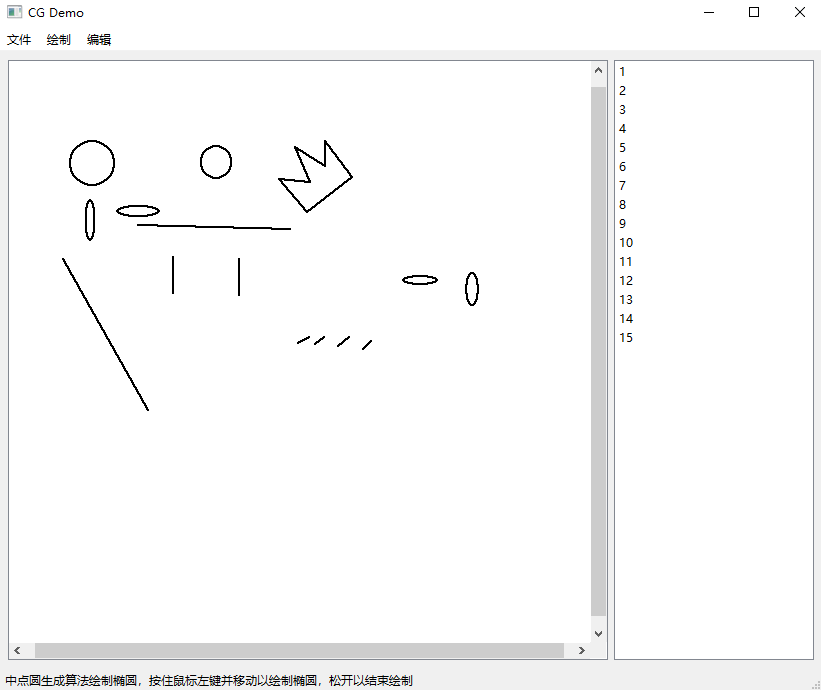

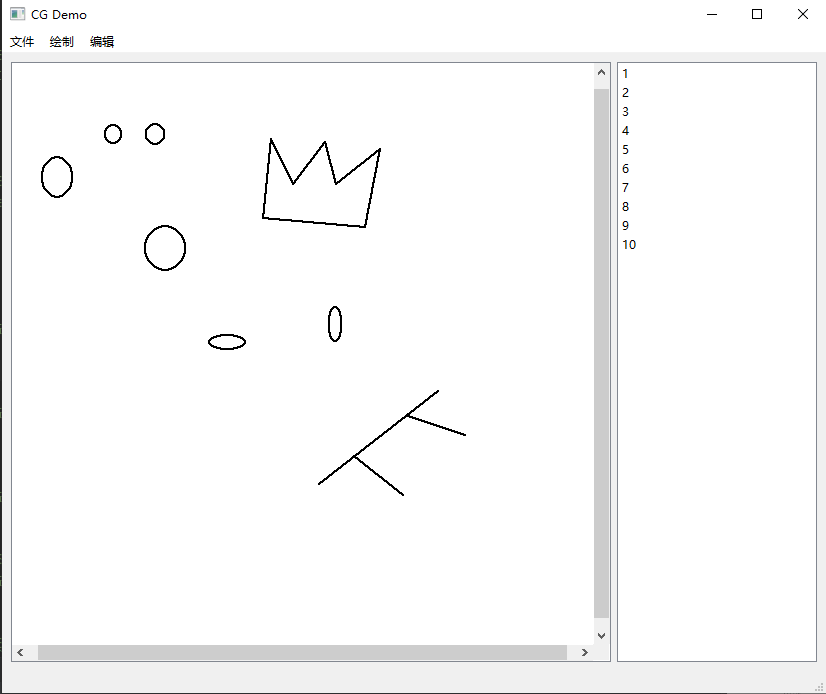

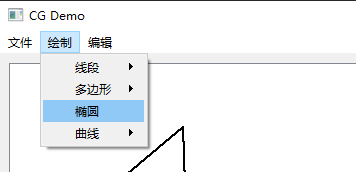

2.3 绘制椭圆. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

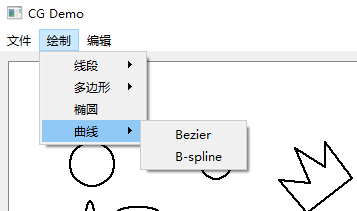

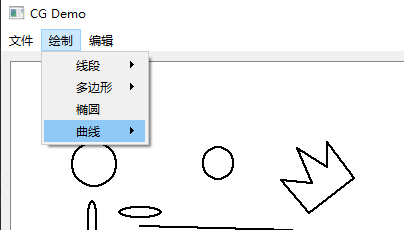

2.4 绘制曲线. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

2.4.1 Bezier 曲线. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

2.4.2 B 样条曲线. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

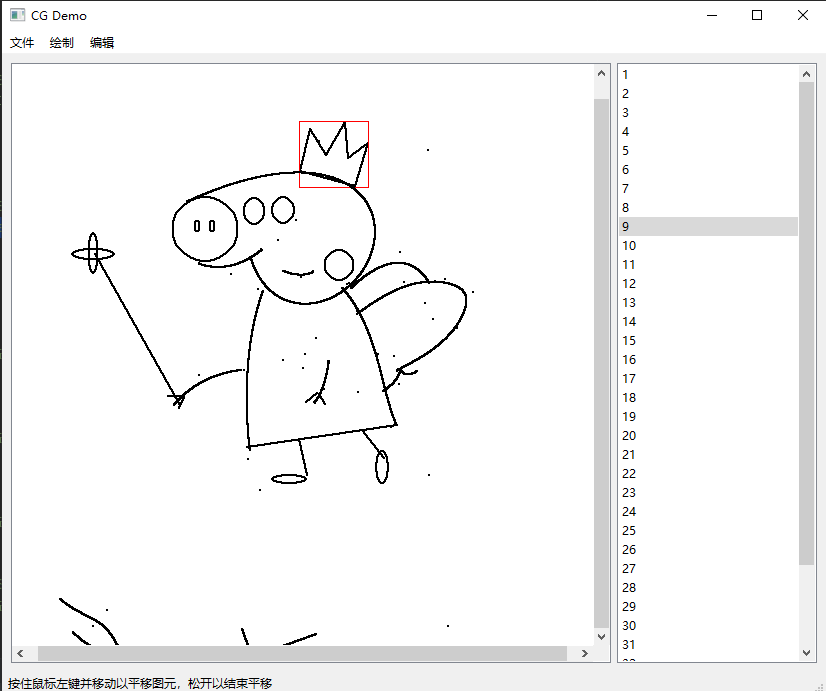

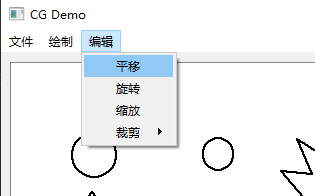

2.5 图元平移. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

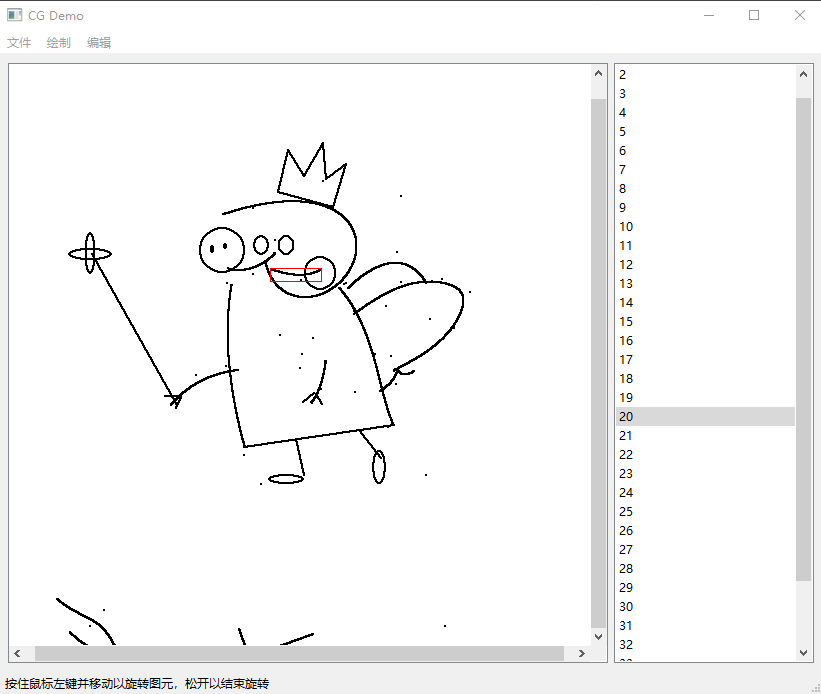

2.6 图元旋转. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

2.7 图元缩放. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

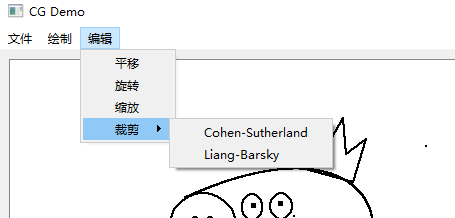

2.8 裁剪线段. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

2.8.1 Cohen-Sutherland 裁剪算法. . . . . . . . . . . . . . . . . . . . . . . 9

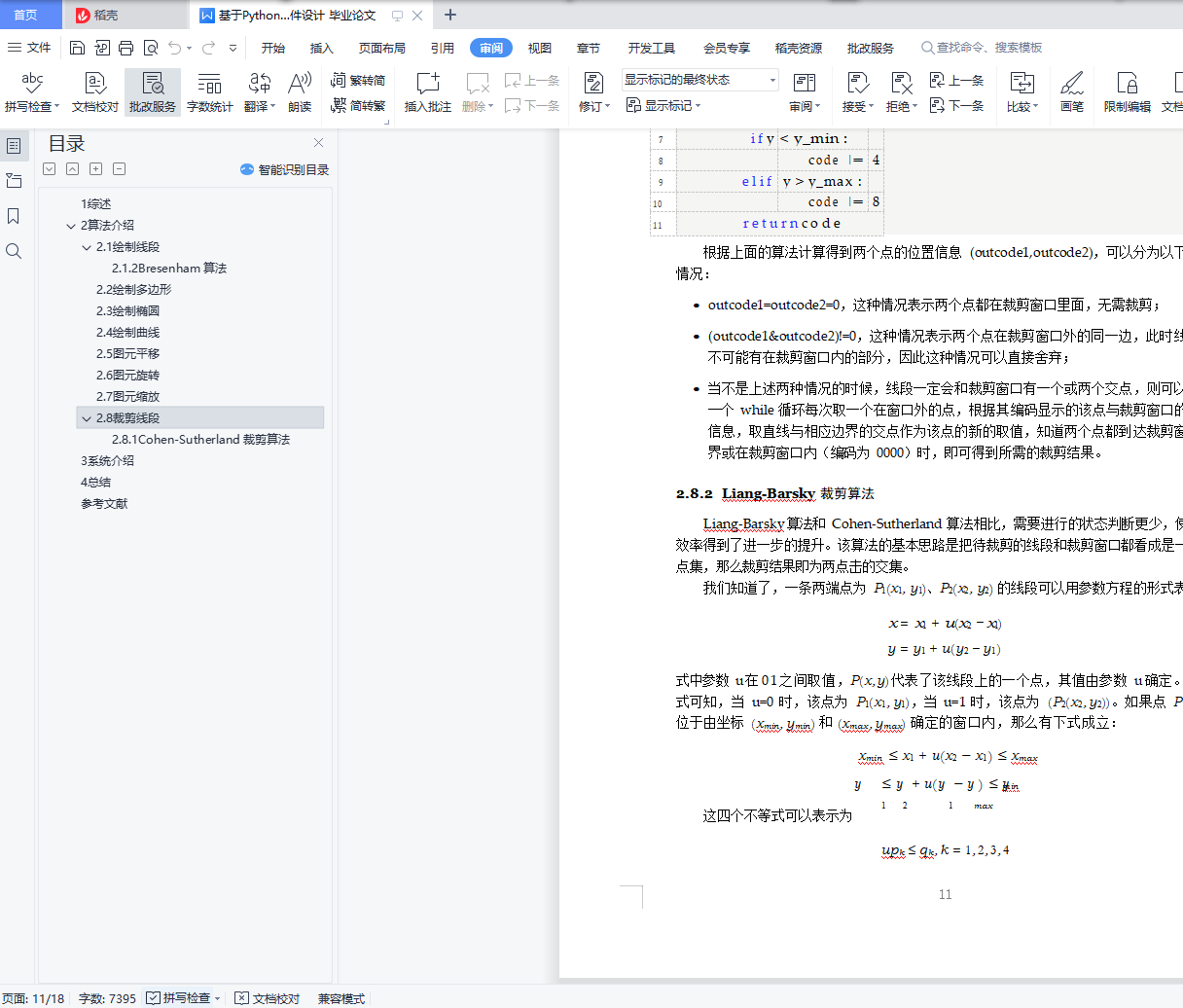

2.8.2 Liang-Barsky 裁剪算法10

3系统介绍11

3.1命令行界面 CLI11

3.2用户交互界面 GUI14

3.2.1实验环境14

3.2.2代码结构14

3.2.3实现思路15

4   总结17

本实验要求跟随课程进度在项目中实现各种图形学算法，最终完成一个完整的图形学系统，进度自由安排。在 12 月，我的进度如下：

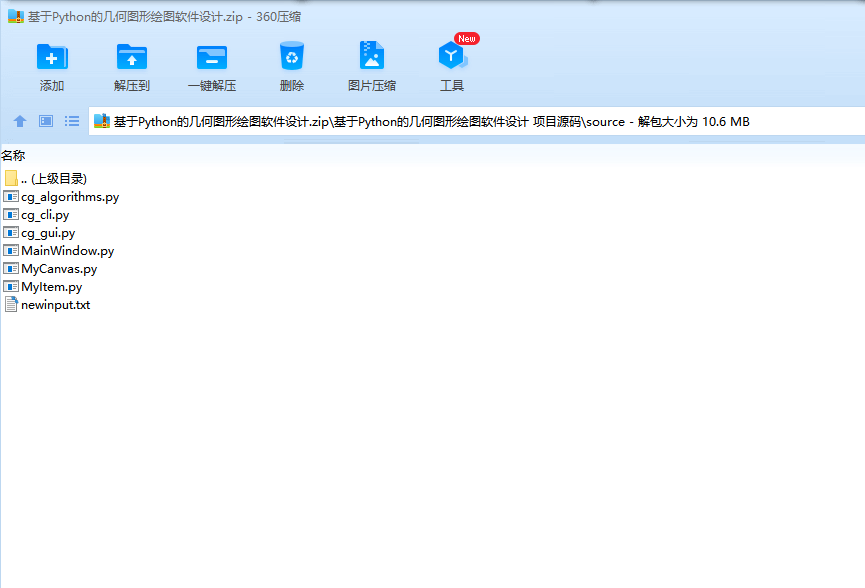

• 核心算法模块 cg_algorithm.py 已完成;

• 命令行界面（CLI）程序 cg_cli.py 已完成;

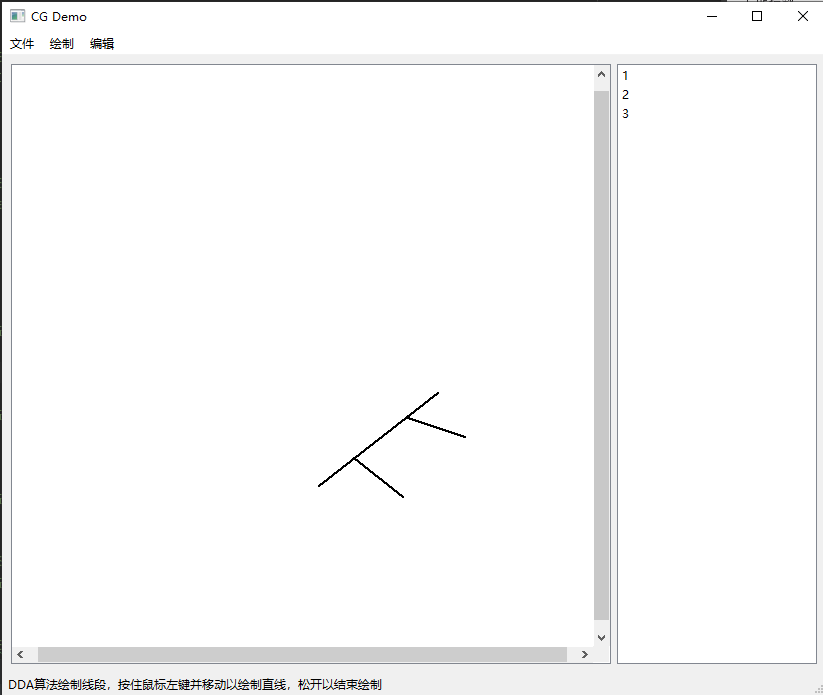

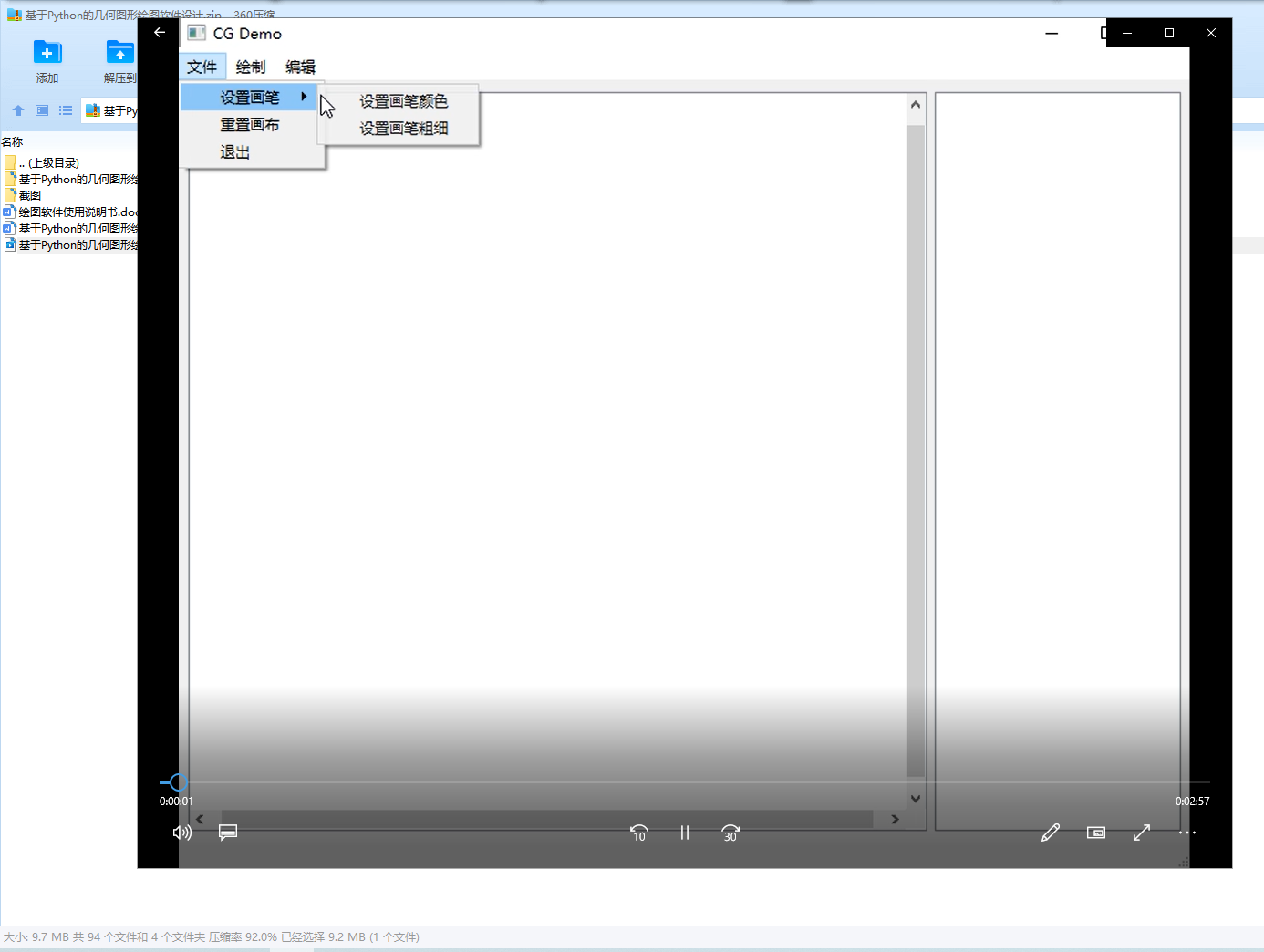

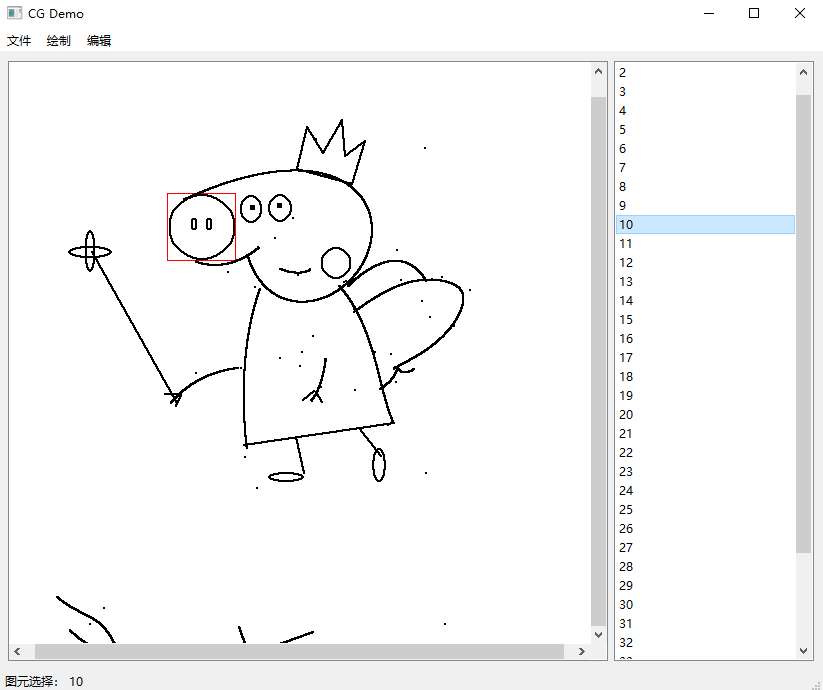

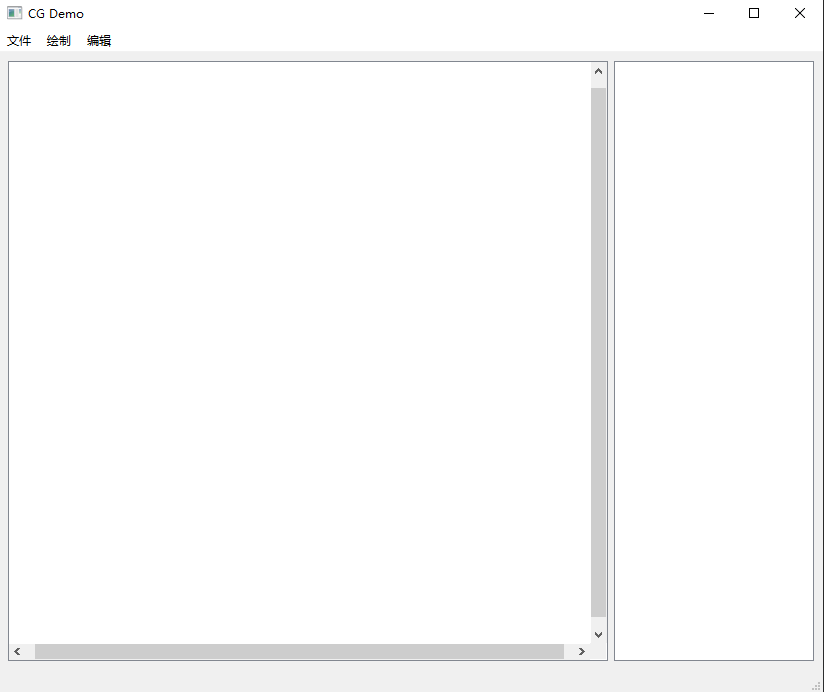

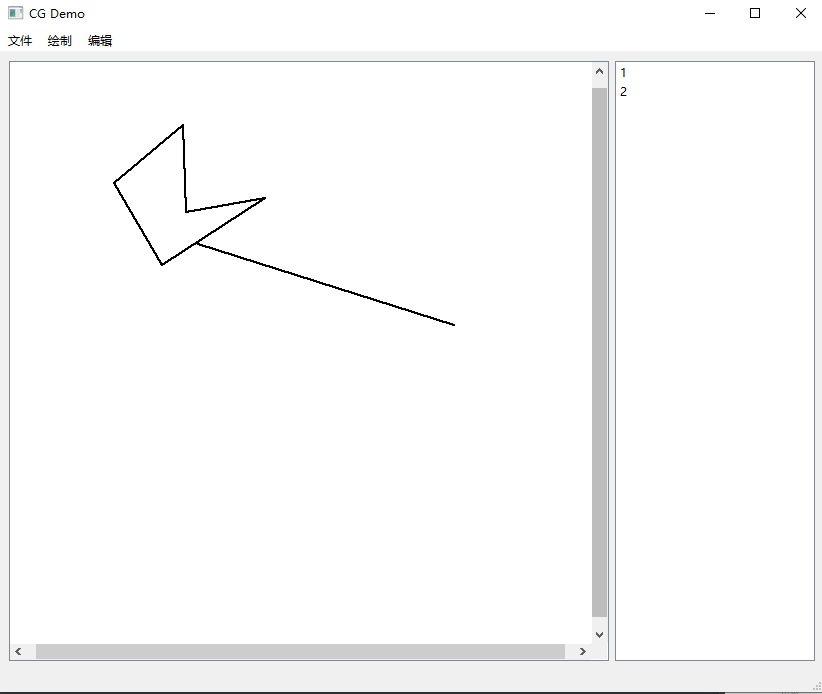

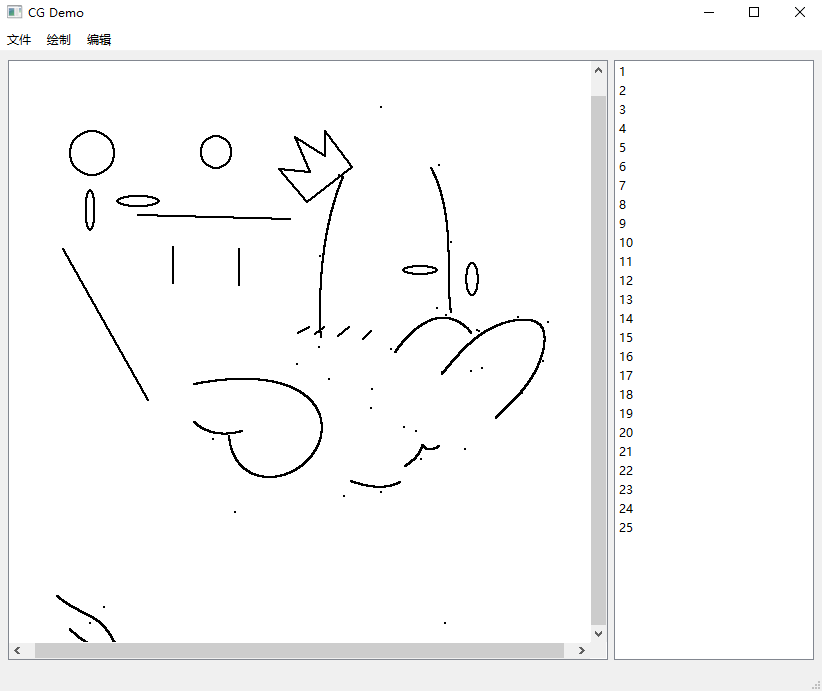

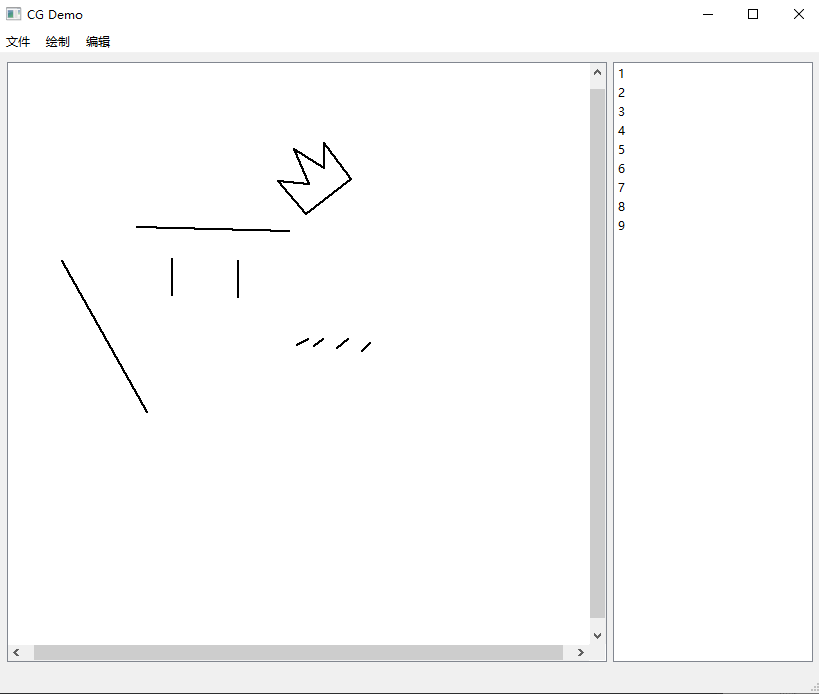

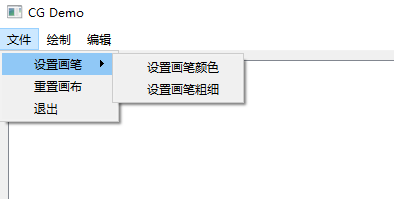

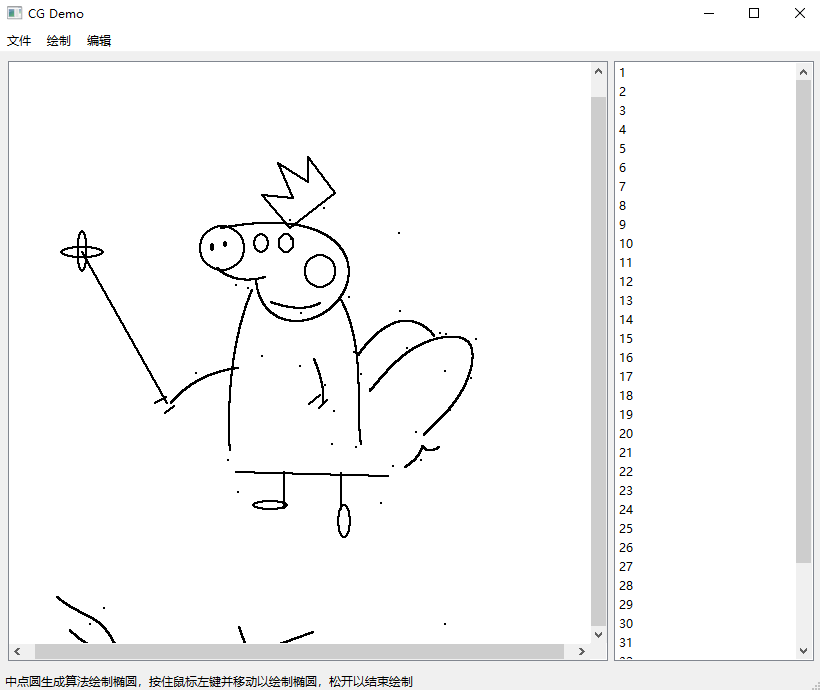

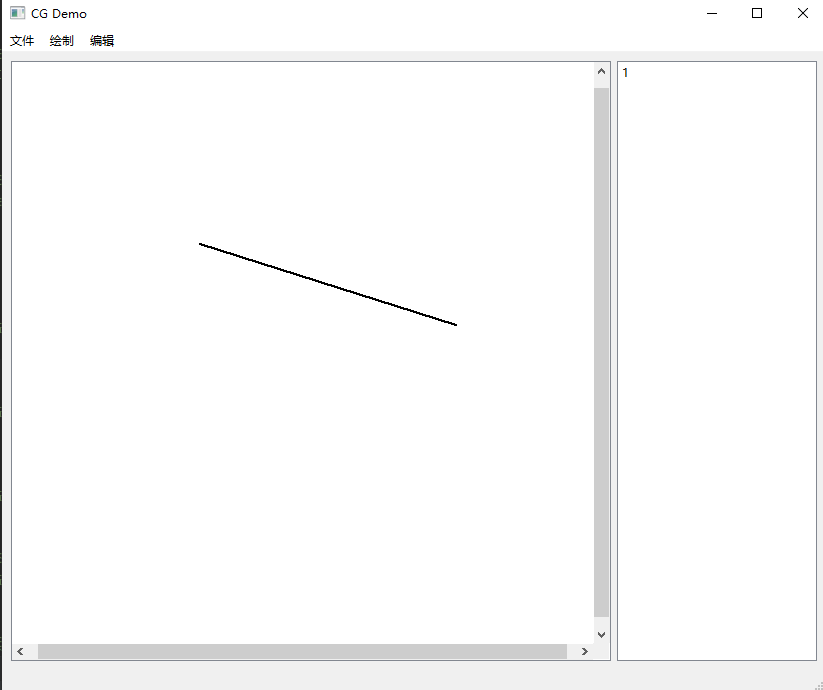

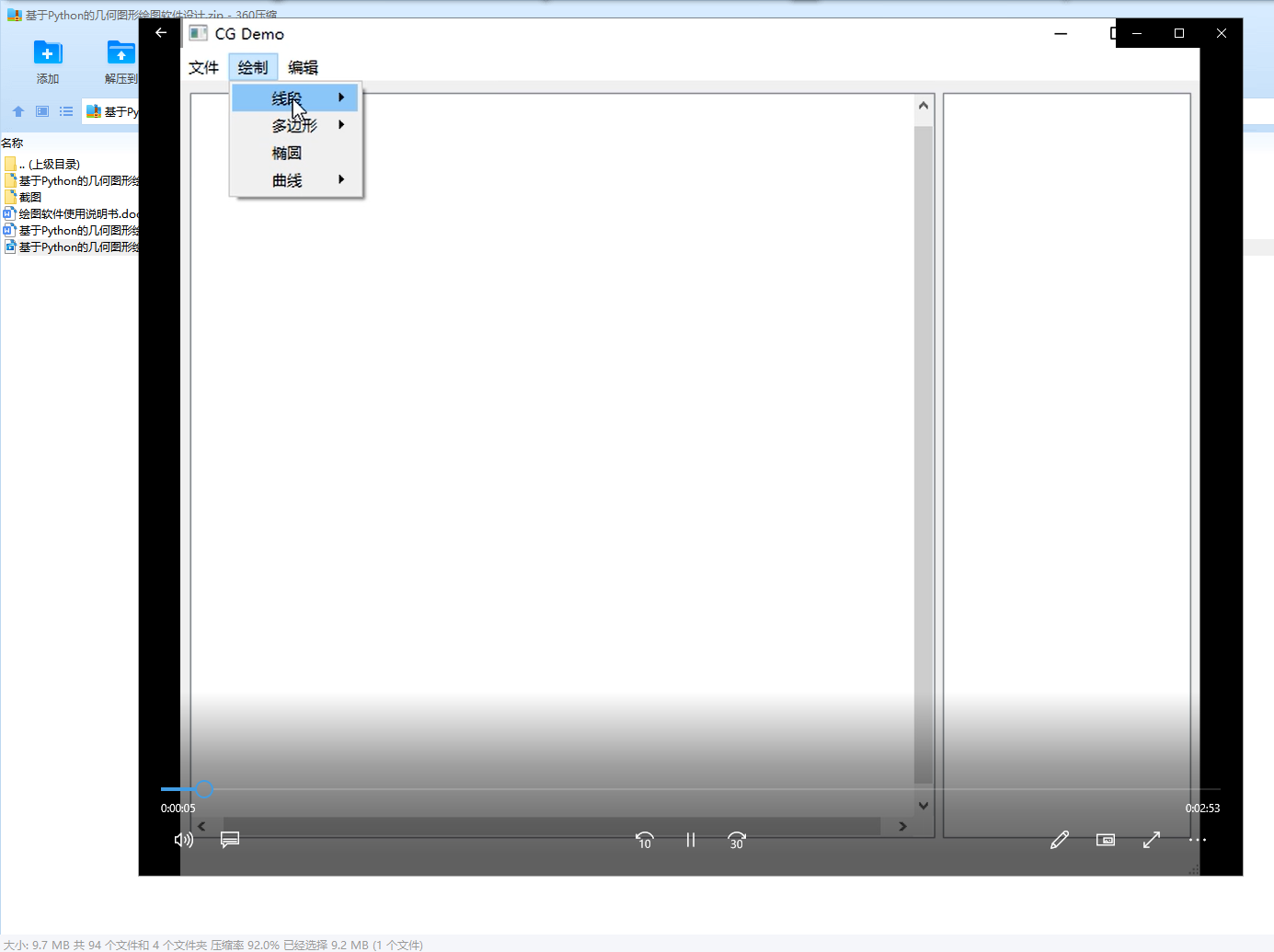

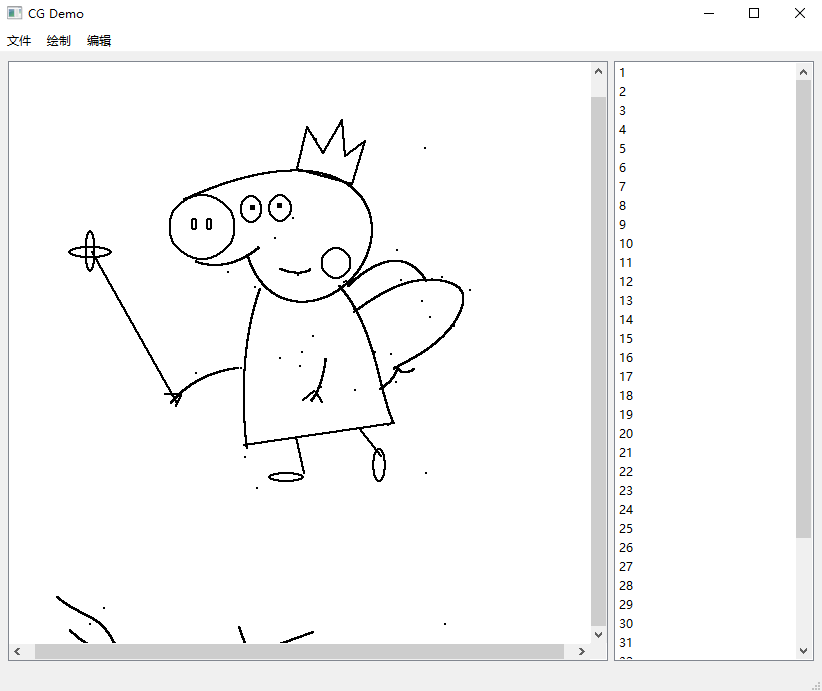

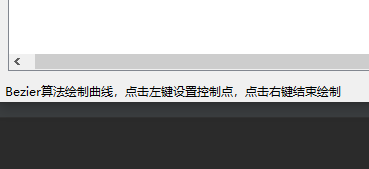

• 用户交互界面（GUI）程序 cg_gui.py 已完成;

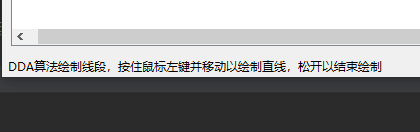

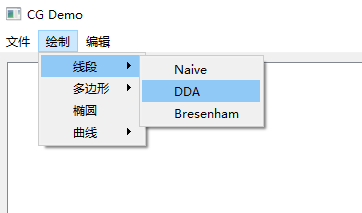

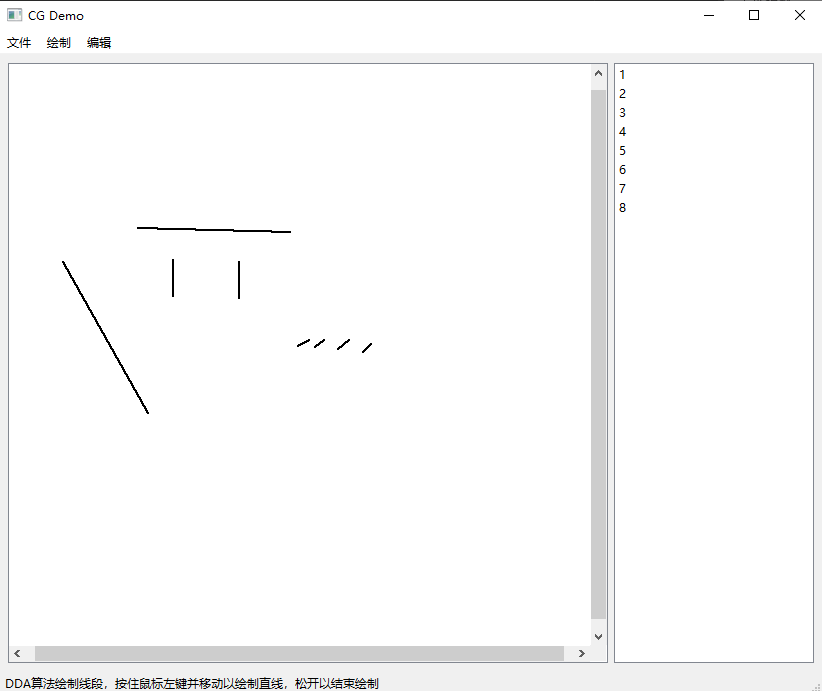

2.1.1 DDA 算法

DDA 算法主要是利用了增量的思想，通过同时对 x 和 y 各增加一个小增量，计算下一步的 x 和 y 的值。由于已知线段的两个端点，因此我们很容易可以计算出直线方程 y = kx + b 中 k 和 b 的值。当线段的斜率的绝对值小于 1 时，线段在 y 方向上的增长速度小于在 x 方向上的增长速度，因此令 dx = 1，可根据下式按顺序得到与每个 x 对应的 y 值。
