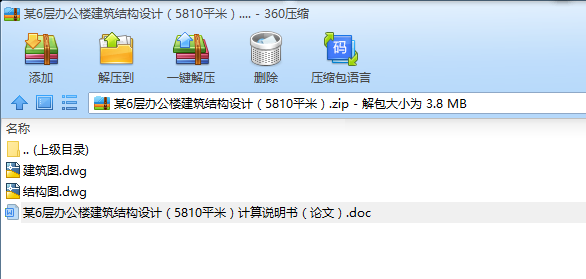

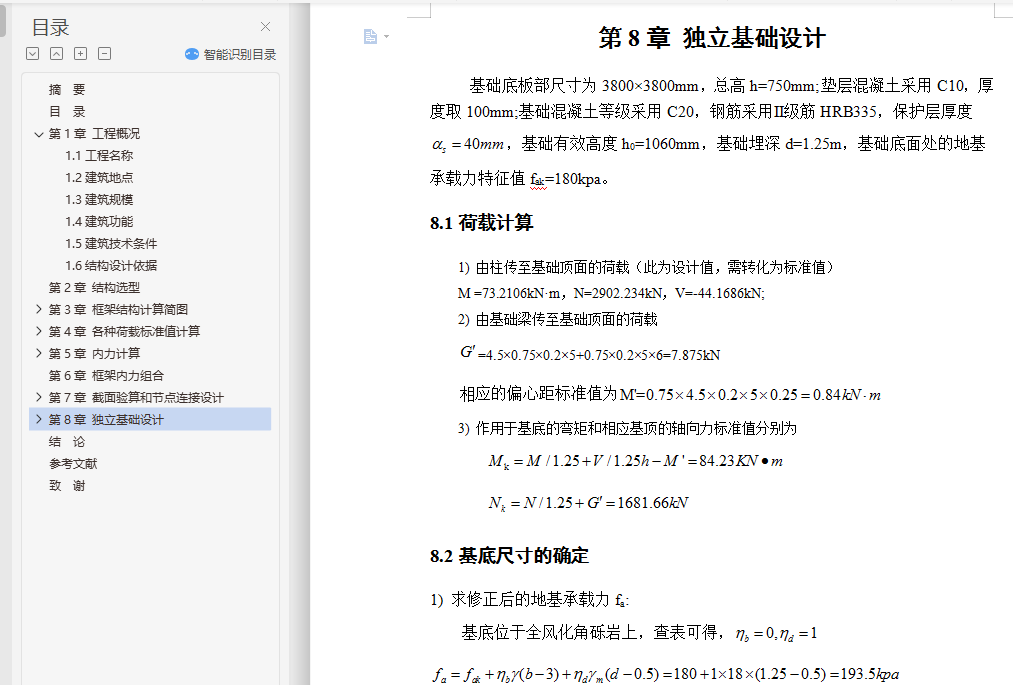

某6层办公楼建筑结构设计（5810平米）计算说明书（论文）+建筑结构cad图纸

---

某6层办公楼建筑结构设计

XXX

1)建筑总面积：  5810 m2

2)建筑层数：    全楼六层，不上人屋面

3)结构形式：    全钢框架结构

4)层高          一层4.5m，顶层4.5m，其余楼层3.3m

5)楼梯：        现浇混凝土楼梯

6)屋面、楼面：  压型钢板上浇筑钢筋混凝土板

六层，立面设计要体现现代化建筑风格，色彩简洁明快。部分办公室可考虑开厂式或大开间，2层以上每层设会议室1间，顶层另设大会议室，厕所盥洗室应满足内部使用要求，门厅、走廊，楼梯等根据需要设计。

（一）气象条件

1)常年主导风向：   西北风

2)夏季主导风向：   西南风

3)平均风速：    夏季3.1m/s，冬季4m/s

4)基本风压：Wo=0.45KN/m2

5)基本雪压：So=0.45KN/m2

6)最高气温：40.6℃     最低气温:-9.3℃

7)最冷月平均温度：4.5℃(1―2月)

8)最热月平均温度：29.7℃(7―9月)

9) 最大降雨量：     50.4mm/小时

月最大降雨量：184.3mm(4―6月)

（二）工程地质条件

1) 天然地面以下4.5M厚为粉质粘土，地基承载力特征值为180KN/M2，粉质粘土以下为1M厚为中砂层，地基承载力特征值为15O KN/M2，中砂层以下为砾砂层，地基承载力特征值为240 KN/M2.

2) 地下水位：天然地面以下1.8m处

3)地震设防烈度:6度

（三）施工条件

1）施工单位：南昌市某建筑公司

2）施工人员：各工种工人数均不受限制，但要求不分工种劳动力，不均衡系数K<1.6

3）材料供应：各种材料均可保证供应

钢种Q235，16Mn钢（Q345）;焊条E43，E50;钢筋HPB235-HRB400

水泥32.5-42.5级普通硅酸盐水泥；机制砖Mu75，Mu10

4）机械设备：除大吊装机械外，施工单位均能解决

5）施工用水、电：由建设单位保证供应，路边即有水源、电源

7）施工道路：E级公路

8）施工工期：八个月
