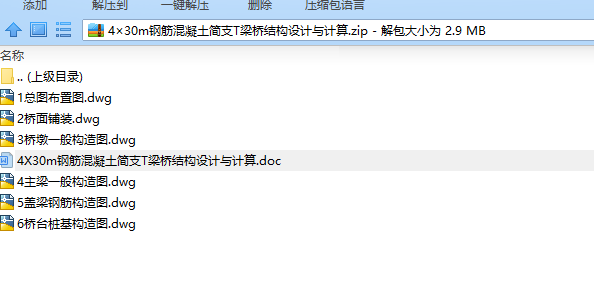

4×30m钢筋混凝土简支T梁桥结构设计与计算+cad图纸

---

目  录

1设计资料 1

1.1桥面净宽 1

1.2设计荷载 1

1.3主梁跨径和全长 1

1.4材料 1

1.5设计依据 1

1.6参考资料 1

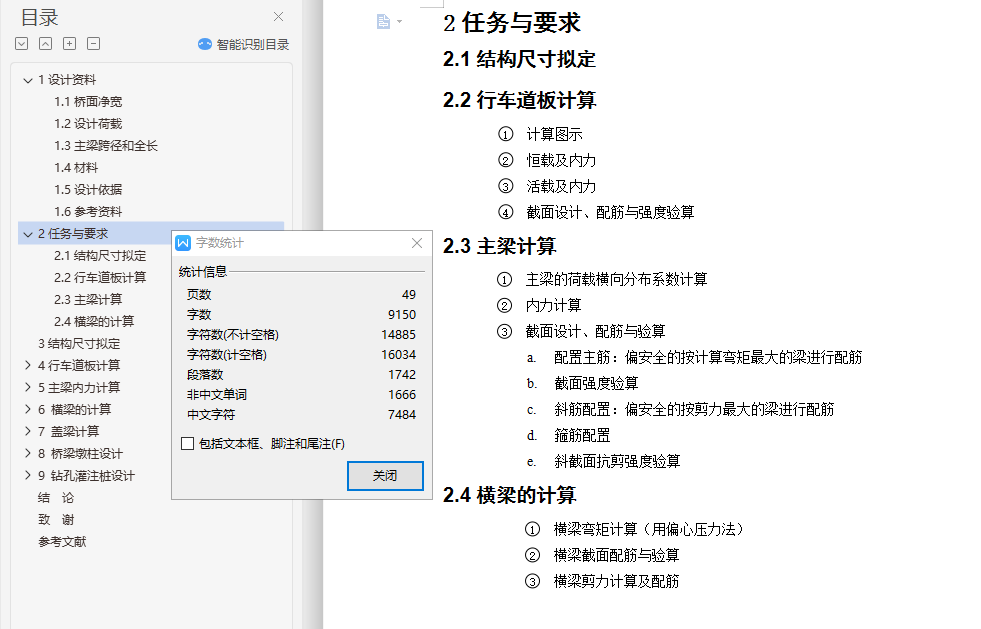

2任务与要求 2

2.1结构尺寸拟定 2

2.2行车道板计算 2

2.3主梁计算 2

2.4横梁的计算 2

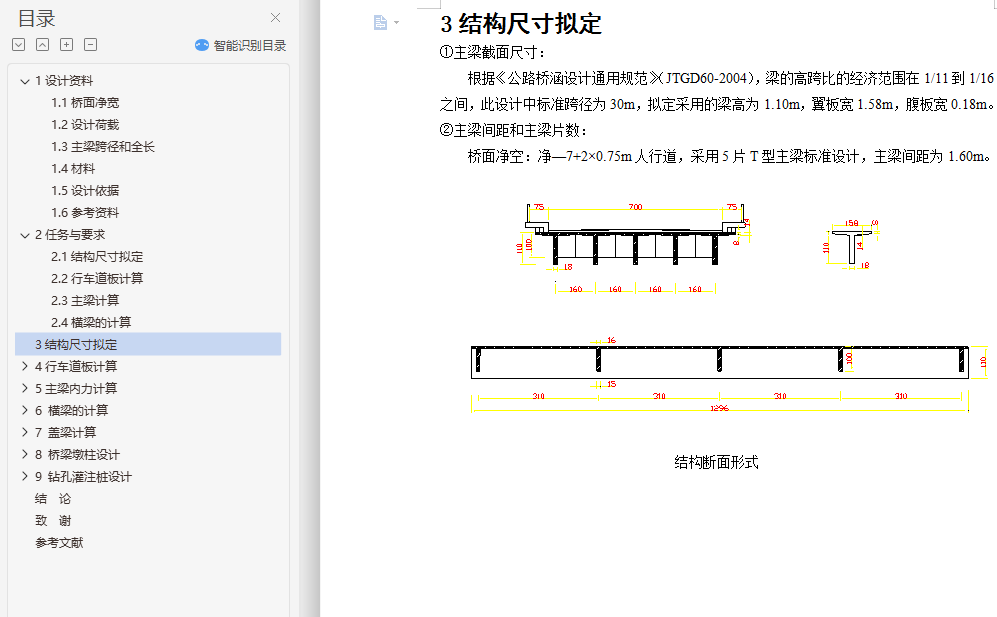

3结构尺寸拟定 3

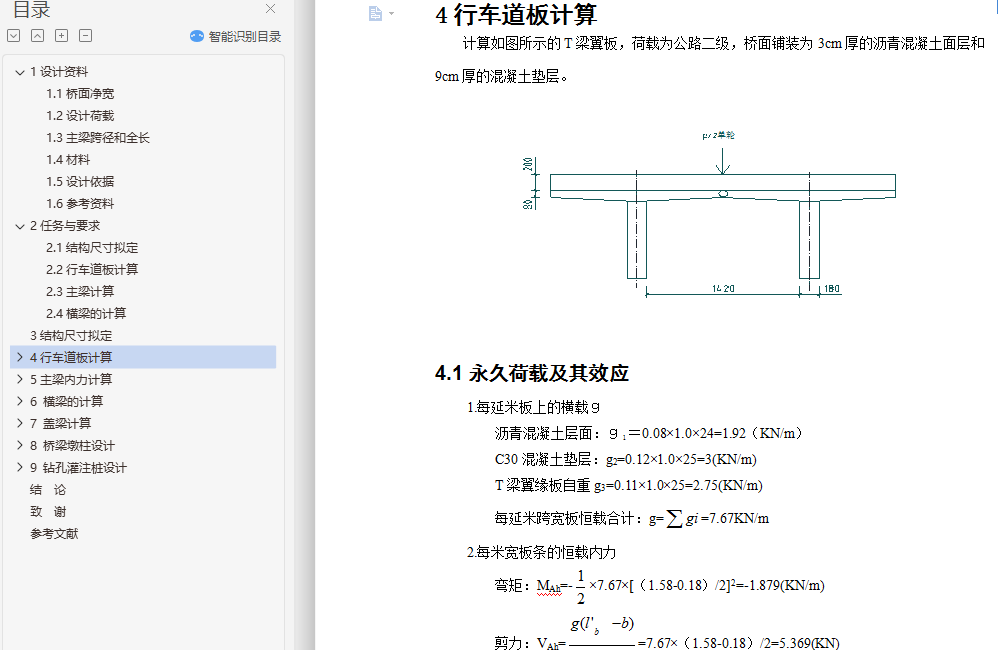

4行车道板计算 4

4.1永久荷载及其效应 4

4.2截面设计、配筋与强度验算 5

5主梁内力计算 7

5.1主梁的荷载横向分布系数 7

5.2内力计算 9

5.3截面设计、配筋与验算 15

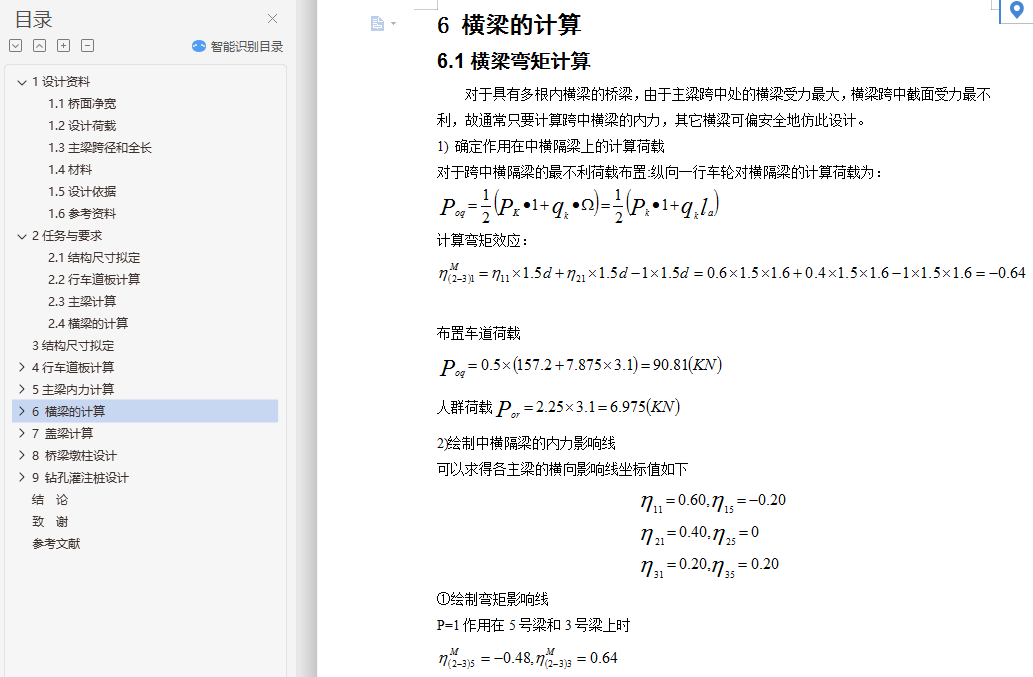

6 横梁的计算 19

6.1横梁弯矩计算 19

6.2横梁截面配筋与验算 20

6.3横梁剪力计算及配筋 22

7 盖梁计算 24

7.1上部结构永久作 24

7.2盖梁自重及作用效应（取1/2盖梁长度） 24

7.3可变作用计算 24

7.4双柱反力计算 28

7.5内力计算 29

7.6截面配筋及承载力校核 31

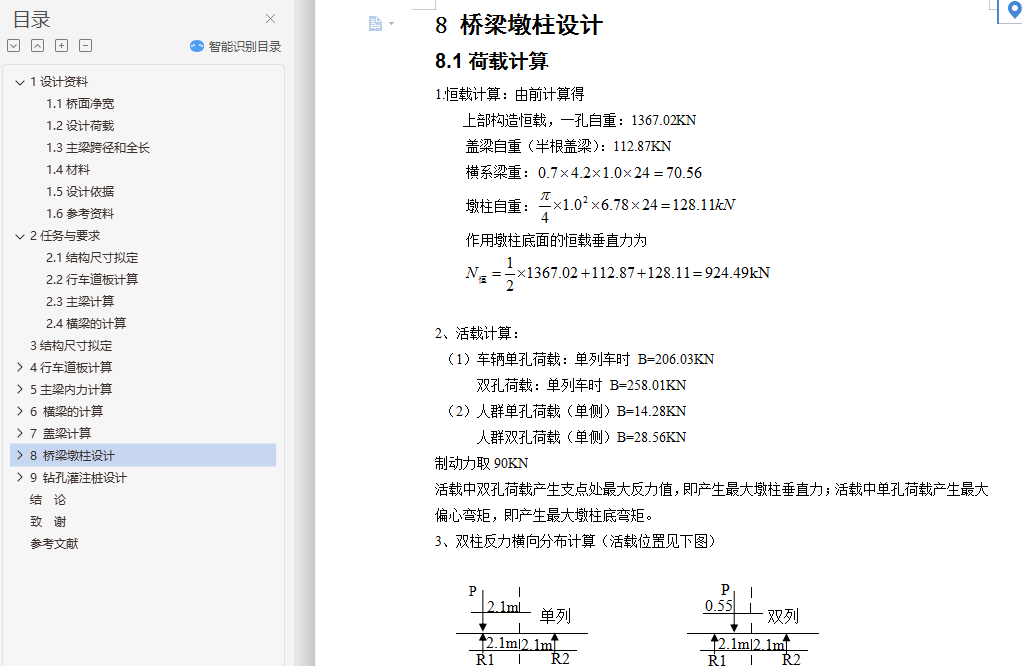

8 桥梁墩柱设计 33

8.1荷载计算 33

8.2截面配筋计算 34

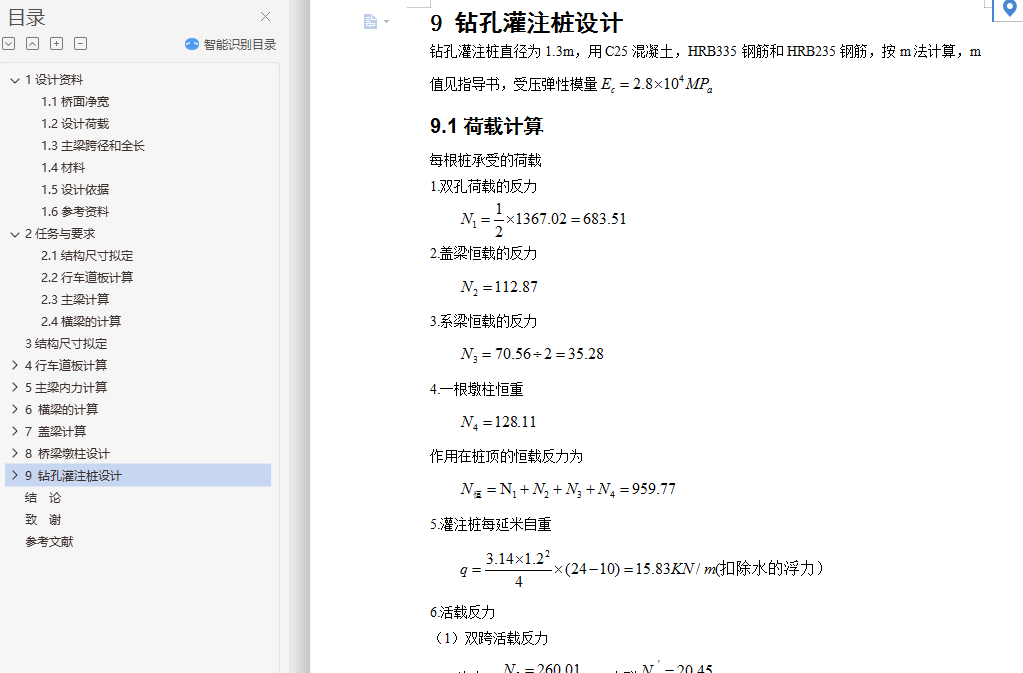

9 钻孔灌注桩设计 38

9.1荷载计算 38

9.2桩长设计 39

9.3桩内力计算（m法） 39

9.4桩基配筋设计及强度验算 41

9.5墩顶纵向水平位移验算 42

结  论 44

致  谢 45

参考文献 46

桥全宽:   (0.75+7+0.75)m，桥上净空：5.0m; 桥下净空：5.0m

公路－Ⅱ级和人群荷载标准值为3

标准跨径：30m (墩中心距离)；

计算跨径：29.40(支座中心距离)；

主梁全长：29.96(主梁预制长度)

钢筋：主钢筋采用HRB335，其它用钢筋采用R235

混凝土：C40

①《公路桥涵设计通甩规范》（JTGD60－2004）

②《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTGD62－2004）

《桥梁工程》，姚玲森主编，人民交通出版社，北京。

《桥梁计算示例集―混凝土简支梁（板）桥》，易建国主编，人民交通出版社，北京。

《结构设计原理》，沈浦生主编。

①　计算图示

②　恒载及内力

③　活载及内力

④　截面设计、配筋与强度验算

①　主梁的荷载横向分布系数计算

②　内力计算

③　截面设计、配筋与验算

a. 配置主筋：偏安全的按计算弯矩最大的梁进行配筋

b. 截面强度验算

c. 斜筋配置：偏安全的按剪力最大的梁进行配筋

d. 箍筋配置

e. 斜截面抗剪强度验算

①　横梁弯矩计算（用偏心压力法）

②　横梁截面配筋与验算

③　横梁剪力计算及配筋
