脱硫烃碱循环泵大修施工方案作品

---

目录

一、作品（产品）简介2

二、作品（产品）内容3

.1、泵头部分(见图1)3

2托架部分4

三、装配与拆卸6

1、托架部分（见图2）：7

2、泵头部分（见图1）7

图3：用叶轮拆装工具拆装叶轮8

四、运输8

图48

五、安装8

1） 参照厂家提供的基础负荷图及安装图进行基础施工9

2） 选择合适垫铁以备调整之用9

3） 底座必须按照0.1mm/500mm的标准找平9

5） 安装冲洗管路与集液管路10

6） 泵进口应安装一拆卸短管，具体尺寸参见泵外形尺寸图10

7） 进出管路加支撑，禁止以泵来支撑管路重量10

六、泵的起动与停车10

泵的旋转方向从驱动端看为顺时针旋转。禁止反向运行！10

1．起动前准备工作10

1） 检查泵地脚螺栓，托架的调整螺栓和压紧螺栓上的螺母是否拧紧；10

2） 检查轴承温控装置是否正常10

3） 检查电机绝缘电阻10

4） 检查轴承油室油位，油位应与油标的中心平齐或加到油尺杆斜面处10

5） 检查机械密封限位板是否旋开10

6） 脱开联轴器，检查电机转向，联接好联轴器10

7） 按泵的旋转方向盘动转子，不应有磨擦，否则调整叶轮间隙10

1)打开机械密封冷却水阀门10

2)打开泵的进口阀10

3)打开泵的出口管路空气阀11

4)当泵充满浆液时，关闭空气阀11

5)开泵11

6)逐渐打开出口阀（>1分钟）11

1） 关闭泵的出口阀（超过1分钟）11

2） 停泵11

3） 打开冲洗阀11

4） 关闭进口阀11

5） 在关闭进口阀后1分钟内打开排放阀11

6） 同时打开空气阀11

7） 冲洗10分钟后或只有清水流出时，关闭排放阀11

8） 如停泵超过24小时，则打开冲洗阀，并将泵充满清水11

9）关闭冲洗阀与空气阀11

1） 逐渐关闭进口阀，延时超过1分钟11

2） 关闭出口阀11

3） 打开排放阀11

4） 同时打开空气阀11

5） 打开冲洗阀11

6） 冲洗及排放10分钟后或只有清水流出时，关闭排放阀12

7） 如停泵超过24小时，则打开冲洗阀，并将泵充满清水12

8） 关闭冲洗阀及空气阀12

保持油位在油标的中心位置。13

八、故障原因及消除方法：14

九、运转管理15

1、 做好运转日记工作15

1） 泵种类（泵型号）15

2） 检查日期（年、月、日）15

3） 检查人15

4） 运转开始时间15

5） 运转停止时间15

6） 吸入水位15

7） 排出水位15

8） 吸入压力15

9） 排出压力15

10)轴承温度16

10） 电流16

11） 电压16

12） 累计电力16

13） 流量16

14） 运转积累时间16

15） 故障、零部件更换、润滑油更换16

2、 备品备件的准备16

备品备件表17

一、作品（产品）简介

TLR型脱硫烃碱循环泵主要作为湿法FGD装置中吸收塔循环用泵，其特点是大流量、低扬程、高效率。并根据吸收塔循环工况选配合适材质，优化设计结构，使之能始终处于高效、经济的运行状态。

型号意义：例如

600X - TL R

材料代号

脱硫

托架型式代号

泵出口直径（mm）

二、作品（产品）内容

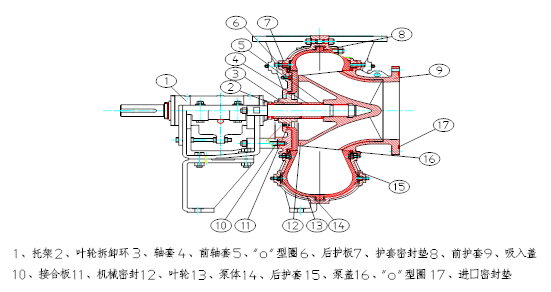

TLR型脱硫烃碱循环泵为单级单吸卧式离心泵型式，结构见图1：

图1、泵结构
