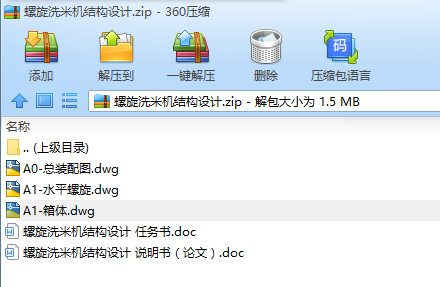

螺旋洗米机结构设计说明书（论文）+任务书+cad图纸

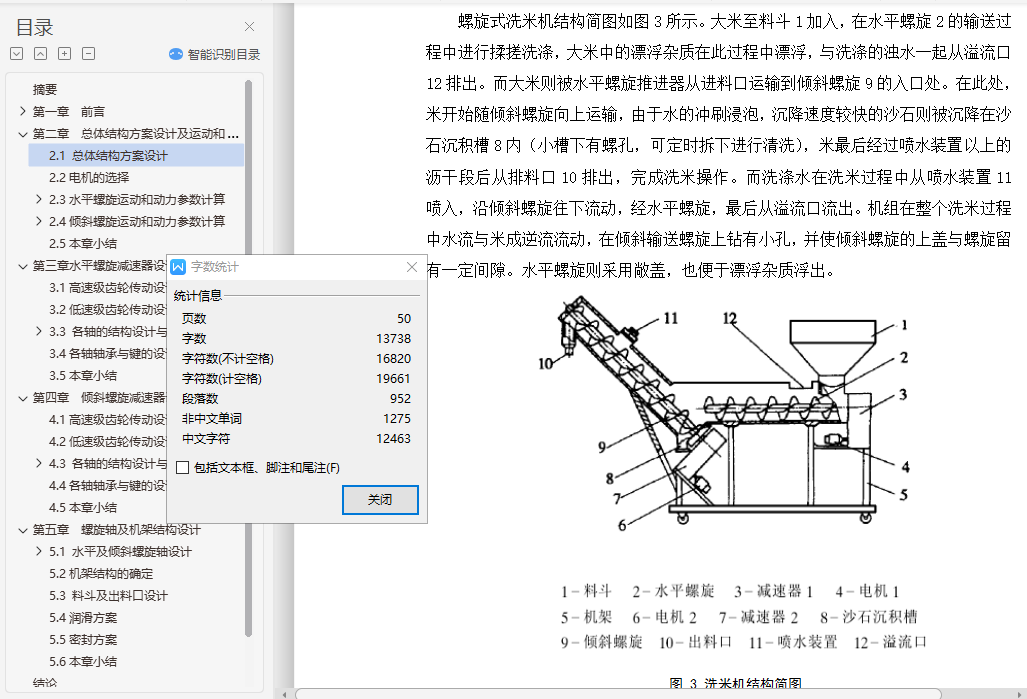

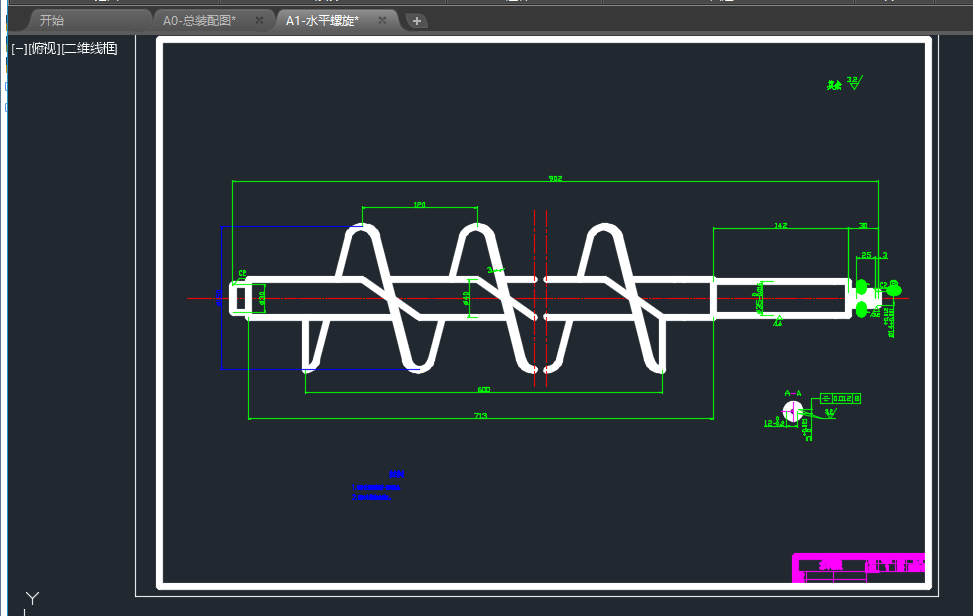

摘要洗米机是一种粮食加工机械，用于洗米的装置。本设计的螺旋洗米机由电动机、水平螺旋轴、倾斜螺旋轴及与其相对应的减速器、机架等结构组成。米由进料口进入洗米机，经过螺旋轴的输送进行揉搓洗涤，水流与米流逆流流动，米中的漂浮杂质在此过程中漂浮，与洗涤的浊水一起从溢流口排出，达到洗米的目的。其结构简单，占地面积小，集搓米、洗米、除去漂浮杂质、砂石等为一体，用水量少洗涤效果好，是一种高效的连续洗米机，是食堂、大型饭店、快餐中心等较为理想的粮食洗涤机械。本设计拟订了洗米机的总体结构方案，进行了运动和动力参数的计算；完成了水平螺旋轴、倾斜螺旋轴及与其相对应的减速器传动、机架等结构设计。关键词：螺旋洗米机；减速器；水平螺旋轴；倾斜螺旋轴；机架AbstractRice washing machine is a kind of food processing machinery, for the rice washing device. The design of the spiral rice washing machine is composed of motor, horizontal spiral shaft, inclined screw shaft and corresponding reducer, a frame structure. Metres from the inlet into the washing machine, the spiral shaft carried by the conveyor to rubbing washing, water flow and countercurrent flow meters flow, Minaka floating impurities in the process of floating, and washing muddy water from overflow outlet, reach the rice washing purpose. It has the advantages of simple structure, small occupation area, rice, rice washing, rubbing the set of removing floating impurities, such as gravel as one with less water, good washing effect, is a kind of high efficient continuous washing rice machine, is the cafeteria, hotel, large fast food centers relatively ideal grain lavation machinery.The design of formulation of the rice washing machine the overall structure scheme, the movement and power parameters; completed the horizontal spiral shaft, inclined screw shaft and corresponding reducer, rack structure designKey words:Spiral rice washing machine;Retarder；Horizontal spiral shaft;Tilting screw shaft；Rack目 录第一章前言 11.1洗米机设计目的及意义 11.2我国洗米行业发展概况 11.3各类洗米机简介 21.4本章小结 3第二章总体结构方案设计及运动和动力参数计算 42.1 总体结构方案设计 42.2电机的选择 52.3水平螺旋运动和动力参数计算 62.3.1计算总传动比及分配各轴传动比 62.3.2各轴的功率转速扭钜的计算 62.4倾斜螺旋运动和动力参数计算 72.4.1计算总传动比及分配各轴传动比 72.4.2各轴的功率转速扭钜的计算 72.5本章小结 7第三章水平螺旋减速器设计 83.1高速级齿轮传动设计 83.2低速级齿轮传动设计 103.3 各轴的结构设计与强度校核 133.3.1输入轴的设计 133.3.2中间轴的设计 153.3.3输出轴的设计 163.4各轴轴承与键的设计 203.5本章小结 21第四章倾斜螺旋减速器设计 224.1高速级齿轮传动设计 224.2低速级齿轮传动设计 244.3 各轴的结构设计与强度校核 274.3.1输入轴的设计 274.3.2中间轴的设计 294.3.3输出轴的设计 304.4各轴轴承与键的设计 334.5本章小结 35第五章螺旋轴及机架结构设计 365.1 水平及倾斜螺旋轴设计 365.1.1 水平螺旋轴的设计 365.1.2 倾斜螺旋轴的设计 385.2机架结构的确定 405.3 料斗及出料口设计 415.4润滑方案 415.5密封方案 415.6本章小结 41结论 42参考文献 43致谢 44
