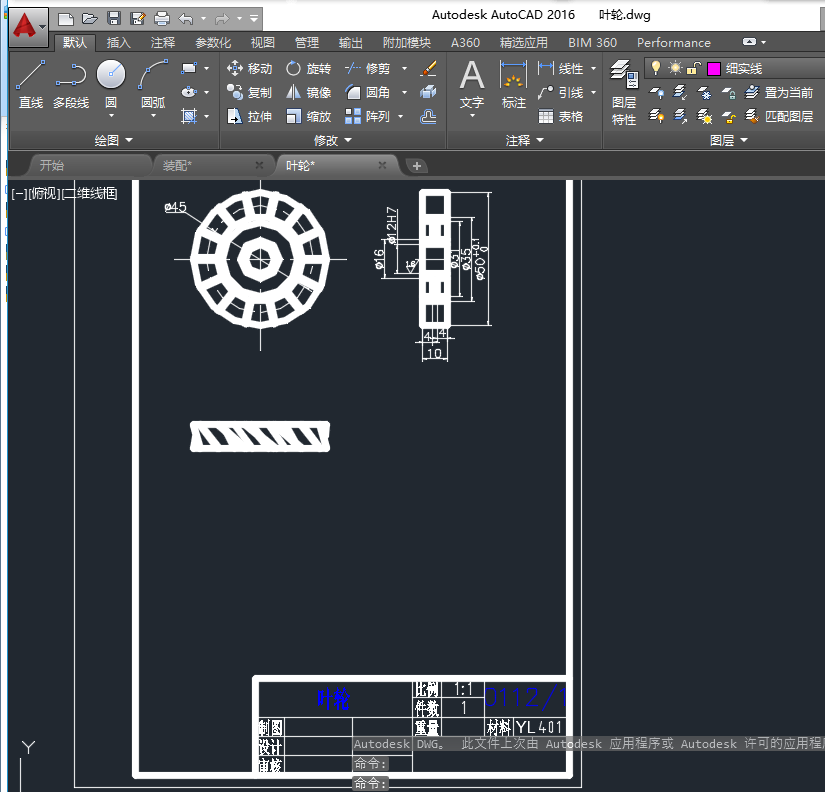

气体涡轮流量计设计毕业论文+翻译及原文+CAD图纸

---

目  录1绪   论 11.1 引言 11.2 涡轮流量计的特点 11.3气体涡轮流量计的应用场合 31.4 发展前景 62涡轮流量计的工作及结构原理 72.1 TWLQ型气体涡轮流量计的工作原理 72.2气体涡轮流量计的结构原理 82.2.1 涡轮流量计的结构原理 82.2.2 涡轮流量传感器的结构 93气体涡轮流量计叶轮的改进 213.1叶轮的叶型对加工的影响 213.2叶轮叶型结构参数的确定 224 导流器与传感器的改进 264.1导流器的改进 264.2传感器的改进 294.2.1 传感器的分类 294.2.2流体密度对传感器的影响 305 TWLQ气体涡轮流量计中轴与轴承的改进 345.1 涡轮轴的改进 345.2 TWLQ气体涡轮流量计中轴承的结构改进 356气体涡轮流量计的安装使用和维护 386.1流量计的安装 386.1.1传感器的安装 386.1.2连接管道的安装 396.2选用 406.2.1传感器的选用 406.2.2流量指示积算仪 416.3使用注意事项 416.4维护和故障处理 42结  论 44参考文献 45

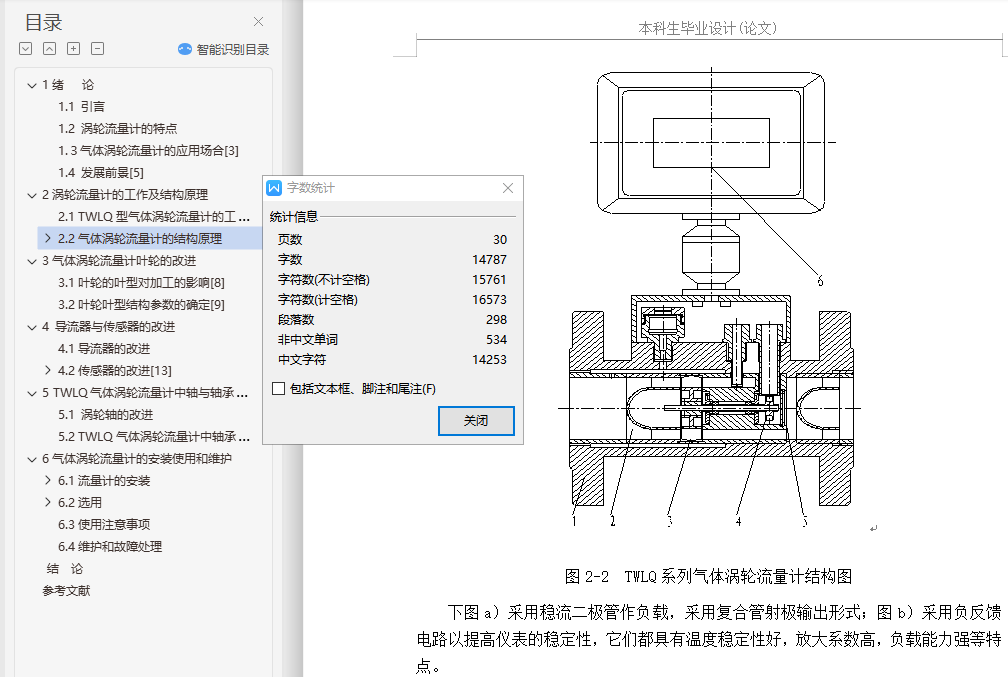

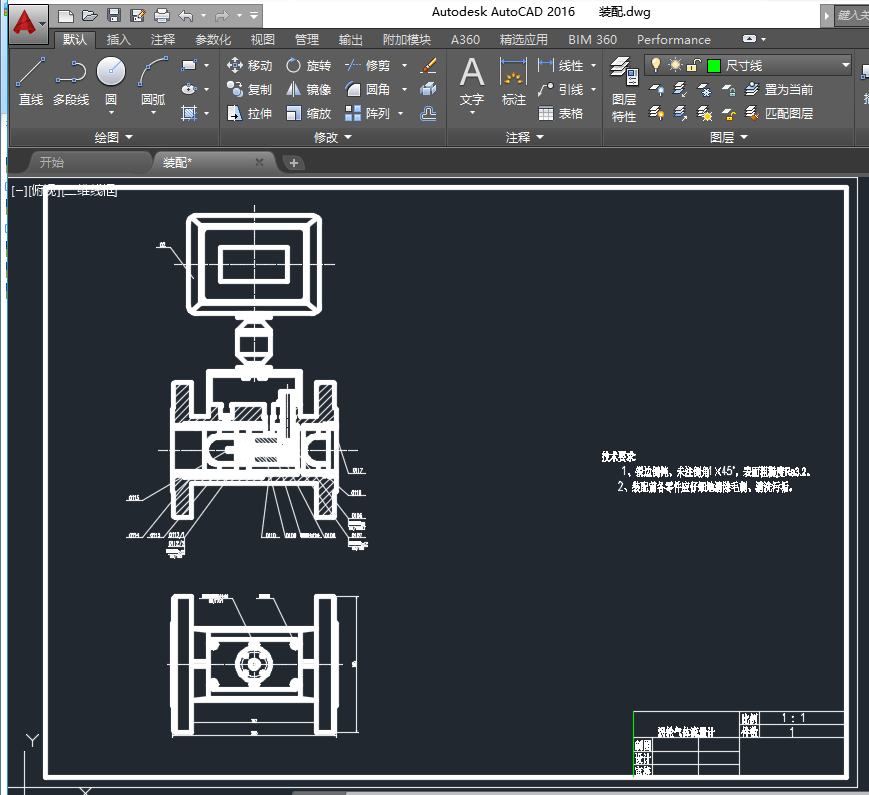

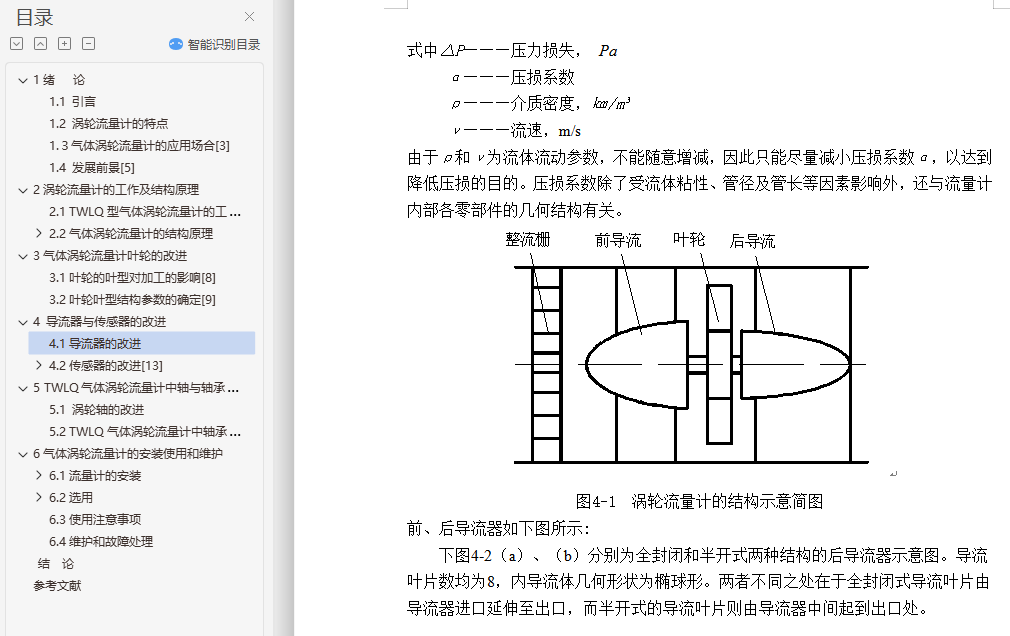

涡轮流量计的工作及结构原理2.1 TWLQ型气体涡轮流量计的工作原理[3]气体涡轮流量计是将涡轮置于被测流体中，当气体进入流量计时，在特殊结构整流器的作用下得到整流并加速，在一定流量范围内涡轮的角速度和流量成正比。利用电磁感应原理感应出与流体体积流量成正比的脉冲信号，该信号经前置放大器放大，整形后将得到实际流量，并显示在LCD屏上；如果同温度压力传感器检测到的信号一起输入智能流量积算仪进行运算处理，将得到标准状况下的流量，并显示于LCD屏上。如下图2-1所示2.2气体涡轮流量计的结构原理叶轮式流量计是一种速度式流量计，主要有涡轮流量计、分流旋翼流量计、水表和叶轮风速计等。涡轮流量计时叶轮式流量计的主要品种，在国际上已有近半个世纪的工业应用历史，我国从60年代开始生产，已形成全系列化仪表。它利用置于流体中的叶轮的旋转角速度与流体流速成比例关系，通过测量叶轮的转速来反映通过管道的体积流量大小，是目前流量仪表中比较成熟的高精度仪表。涡轮流量计有涡轮流量传感器和流量显示仪表组成，可实现瞬时流量和累积流量的计量。传感器输出与流量成正比的脉冲频率信号，该信号通过传输线路远离传送仪表，便于累计和显示。此外传感器输出的脉冲频率信号可以单独与计算机配套使用，有计算机代替流量显示仪表实现密度或温度、压力补偿，显示质量流量或气体体积流量。本类仪表适用于流体总量的测量。如今，涡轮流量计已在石油、化工、科研、国防和计量等各部门中获得广泛应用。2.2.1 涡轮流量计的结构原理[4]气体涡轮流量传感器的结构如下图2―2所示。它主要由仪表壳体1，前后导向架组件2和4，叶轮组件3和信号检测放大器6组成。当被测流体通过涡轮流量传感器时，流体通过导流器冲击涡轮叶片，由于涡轮的叶片与流体流向间有一倾角，流体的冲击力对涡轮产生转动力矩，使涡轮克服机械摩擦阻力矩和流动阻力矩而转动。实践表明，在一定的流量范围内，对于一定的流体介质粘度，涡轮的旋转角速度与通过涡轮的流量成正比。所以，可以通过测量涡轮的旋转角速度来测量流量。
